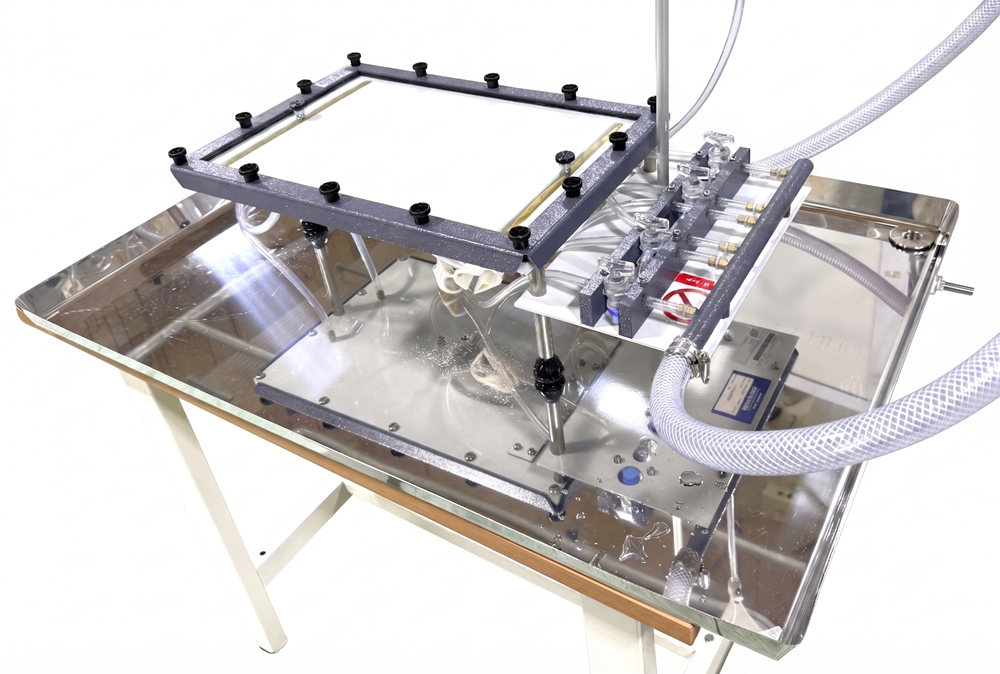

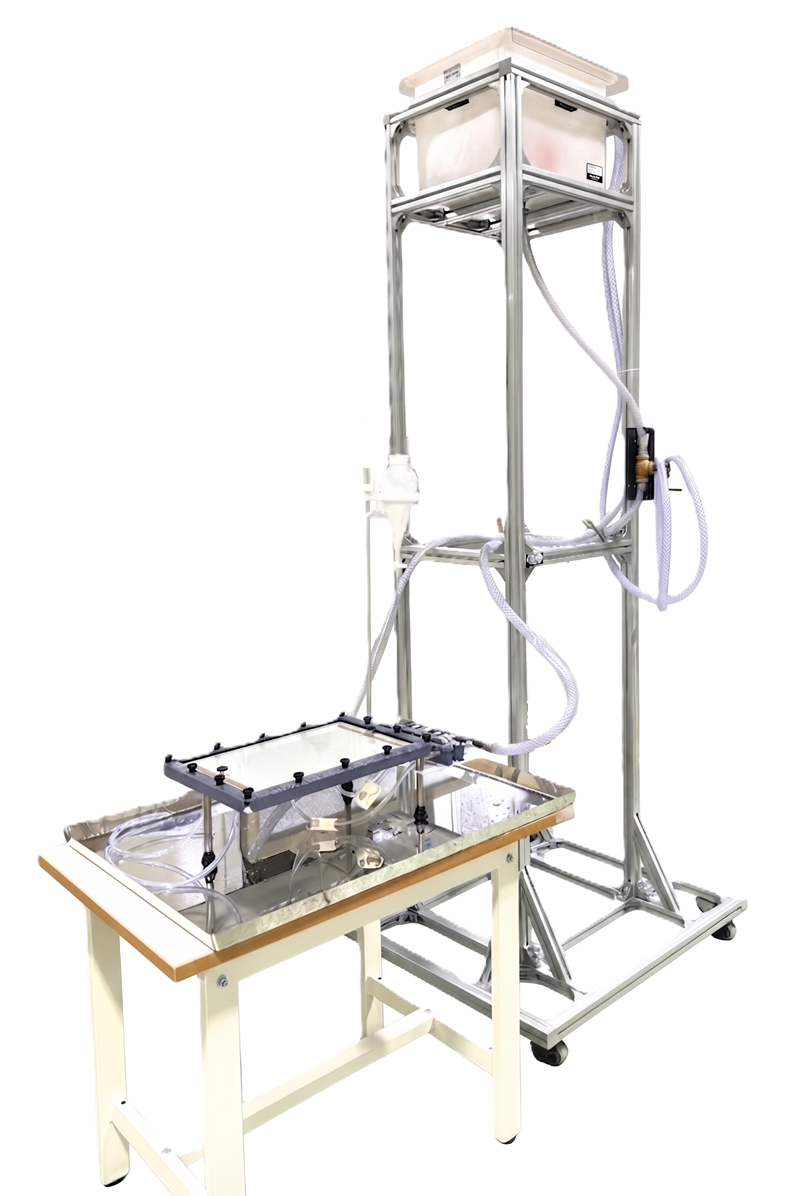

TOPページ 　水理工学TOP     　水供給装置  　H1F　ハイドロリックベンチ   　 　水の流れ  　H5　 ベンチュリメータ実験装置 　H6　 せき実験装置 　H10　流量計測実験装置 　H40　流量計の特性実験装置     　管水路の損失水頭 　H7　 管摩擦損失実験装置 　H16　配管の圧力損失実験装置 　H34　配管のエネルギー損失実験 　H408 配管の損失水頭実験装置     　ポンプとタービン 　H18　　フランシスタービン実験 　H19　　ペルトンタービン実験 　H31　　水槌ポンプ実験装置 　H47　　渦巻ポンプ実験装置 　H52　　直列と並列ポンプ一定速 　H53V　 直列と並列ポンプ可変速 　H83　　直列と並列渦巻ポンプ 　H85V　 マルチポンプ実験装置 　MFP100 ユニバーサルダイナモ 　MFP101 渦巻ポンプとタービン 　MFP102 軸流ポンプ実験装置 　MFP103 容積移送型ポンプ実験     　噴流と衝突・キャビテーション 　H4　 オリフィスの流れ実験装置 　H8　 ジェット流衝突実験装置 　H33　オリフィス流れと噴流軌道 　H400 キャビテーション実験     　流れの可視化 　H9　　ヘルショウ実験装置 　H13　 渦流実験装置 　H215　レイノルズ数と遷移流     　水撃作用とウォーターハンマー 　TE58　 水槽と貯水タワー 　TE86　 ウォーターハンマー 　H405　 サージタンクと 　　　　　ウォーターハンマー     　開水路（傾斜可変式） 　FC50-2.5 　2.5M（53x120）開水路 　FC80-2.5 　2.5M（80x250）開水路 　FC80-5 　5M（80x250）開水路 　FC80-7.5 　7.5M（80x250）開水路 　FC300 　300x450 開水路     　流体静力学と性質 　H2　 浮遊物安定性実験セット 　H3a　圧力計補正実験装置 　H11　静水圧実験装置 　H30　圧力計測実験装置 　H314 流体静力学実験装置 　H311 液体の沈澱特性実験装置     　浸透・降雨 　H312　浸透水の可視化 　H313　降雨シミュレーション             　HDMS　水理実験用ソフト                　水力発電   　再生可能エネルギーページへ移動     　AE1000V　水力発電実験装置             水理工学実験装置カタログ 　　ダウンロード（PDF5000KB）                           このマークのリンク先はPDFファイルですアドビシステムズ社サイトにて無料で配布されています。	H9　ヘルショウ実験装置 Hele-Shaw Apparatus TecQuipment社　水理工学実験装置サイトへ            ポテンシャル流と類似した流れを可視化するための実験装置で、着色した水流によってフローパターンを作り出し各種形状周りの流れを観察します。 また4つの三方弁は、中央付近に配置された4ヶ所のシンクポイント（給水孔又は排水孔）を制御して流線境界を作り出すことができます。 ※装置への水供給は、高架タンク等からの安定した水供給を推奨します。     【実験項目】 　一様の流れに加わる給水孔と排水孔 　円柱、翼形、流路、土手周りの流れ等   三方弁からシンクポイントの 代表的な水の流れ（実験例） H9の構成写真         円板周りの流れ 円板周りの流れ       翼型周りの流れ  オリフィスを通過する流れ 実験参考図 ※各モデルは付属のゴム板から切り出す必要があります。 クリックすると拡大します       一様流中の湧き出し 湧き出しと吸い込みが大きく離れている場合 実験参考図 クリックすると拡大します       H9　仕様      寸法・重量 ：W720 x D520 x H470 mm　約18kg 流路エリア寸法 ：約W418 x D265 mm 流路隙間寸法 ：約1.5 mm  最小動作水圧 ：水頭1.5m、0.15bar 最大動作水圧 ：水頭2.5m、0.25bar 最大許容圧力 ：水頭3.0m、0.3bar 制御弁 ：三方弁 x4個 染料ボトル ：500mL 付属品 ：染料500mLボトル付属（食用色素） 　染料穴清掃用ドリル（直径0.4mm） 　流量調整用クランプ（4個） 　ウォータージェットポンプ（真空ポンプ） 　各種継手とチューブ   推奨オプション（別売） 　H9a 　水供給用高架タンク   壁面取付け用のタンクセットです。   　H9b 　高架タンク用タワー    H9aを搭載するためのキャスター付きアルミ製タワーで、H9aを移動して使用することができます。（H9aは別売）     　H9a 　水供給用高架タンク   壁面取付け用のタンクセットです。 タンク寸法：520 x 440 x H350 mm 重量：13.5 kg（タンク、バルブ、ブラケット） タンク最大容量：約54リットル タンク有効容量：約30リットル 最小給水圧力：1 bar 最大動作水圧：14 bar 給水バルブ：フロートバルブ 手動制御バルブ：グローブバルブ 付属品：壁固定用鋼製ブラケット H9a水供給用高架タンク壁面固定例 コンクリート壁面（M10アンカーボルト固定） 鉄骨下地面（ドリルネジ固定） 木下地面（木ビス固定） H9a水供給用高架タンク設置例           H9a構成部品 H9a壁固定用ブラケット（付属品） 参考写真         　H9b 　高架タンク用タワー   H9aを搭載するためのキャスター付きアルミ製タワーで、貯水タンクを移動して使用することができます。 全体寸法：約1000 x 1000 x H2650 mm レベリング付きキャスター（4個） タンクへの給水：水道蛇口等からホース接続 オーバーフロー：排水溝へホース接続 ※H9a水供給用高架タンクは別売   H9b高架タンクタワー参考写真 上記写真にはＨ9a水供給用高架タンク（別売）が含まれています。         参考動画 H9a高架タンク使用（別売）
