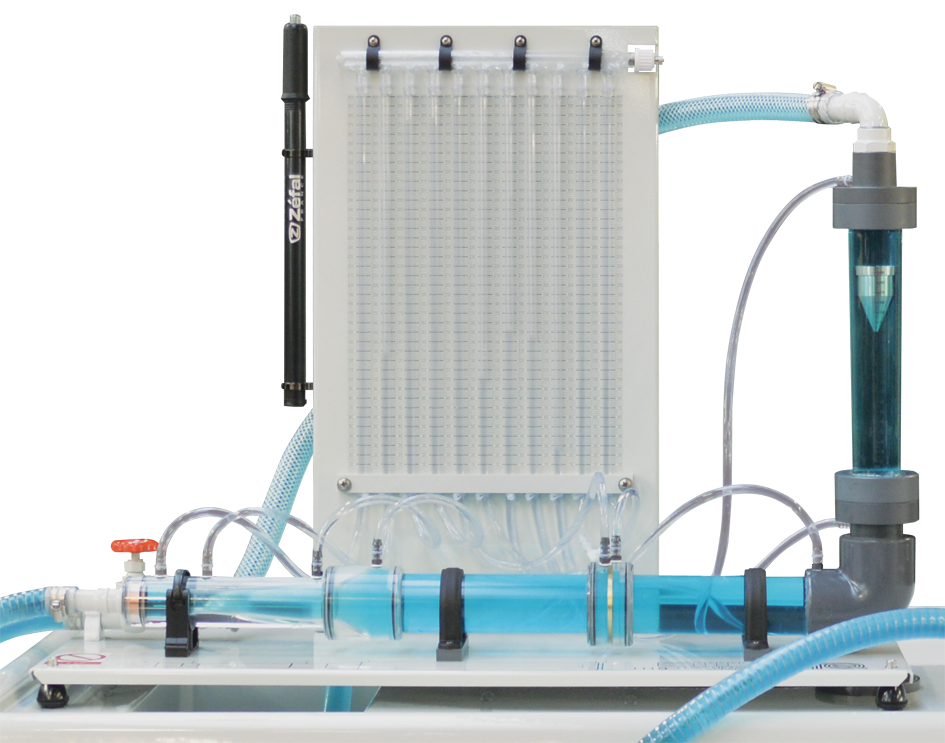

H10　流量計測実験装置 Flow Measurement
	TecQuipment社　水理工学実験装置サイトへ

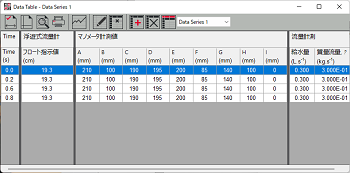

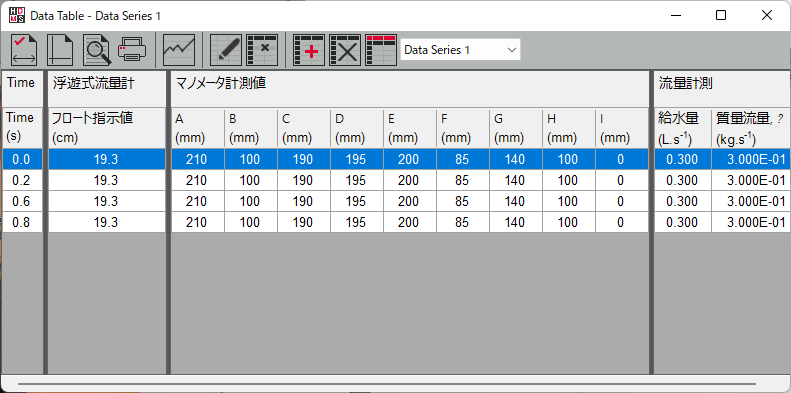

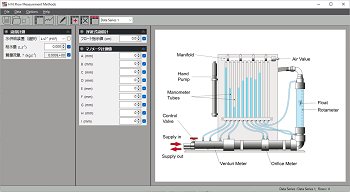

	HDMS　水理実験用ソフト参考画面（付属品）
クリックすると画像が拡大します

ベンチュリ管、オリフィス板､浮遊式流量計の各部圧力と流量計測実験を行う装置で、定常流のエネルギー方程式（ベルヌーイ）の応用を示します。内部状況を観察できるように配管は透明樹脂製になっており、各流量計や急拡大で生じる損失水頭や90°エルボの損失水頭も含めて計測します。
実験には、水供給及び流量計測用のH1Fハイドロリックベンチ（別売）が必要となります。

【実験項目】

非圧縮性流体のベルヌイ法則の実験

ベンチュリ/オリフィス板／浮遊式流量計の計測比較

各測定装置のエルボ配管の圧力損失

H10　仕様

寸法・重量		：W900 x D380 x H900mm　　約19kg
オリフィス板		：直径20mm
急拡大管		：26mm－51mm
ベンチュリ管寸法		：出入り口φ26mm、絞り部φ16mm
浮遊式流量計		：0－210mm（0-35L/min）
最大流量		：28L/min
マノメータチューブ		：11本
マノメータ目盛		：長さ0－380mm、最小1mm
配管		：透明樹脂製
付属品		：マノメータ水レベル調整用手動ポンプ　水理実験用ソフト（HDMS）

必須装置（別売）
H1F	ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成実験装置へ水を循環供給し、その水量をデジタル表示します。

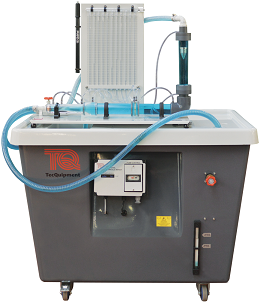

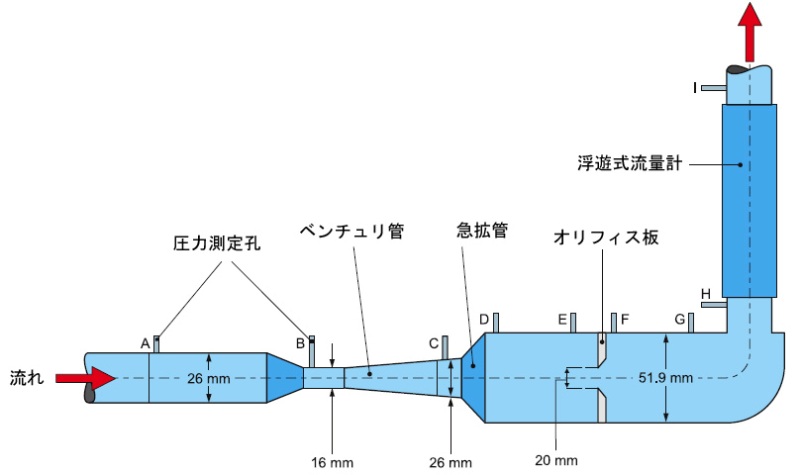

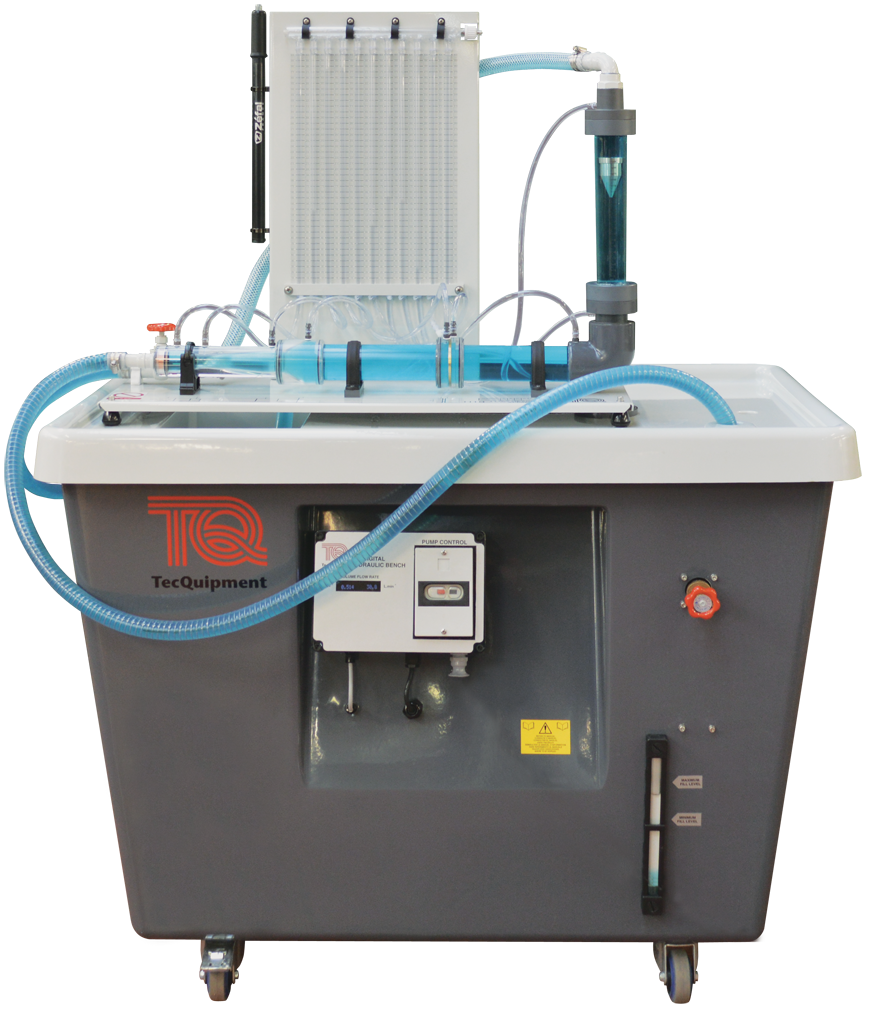

配管図	別売りのH1Fハイドロリックベンチ上に設置した写真
クリックすると画像が拡大します

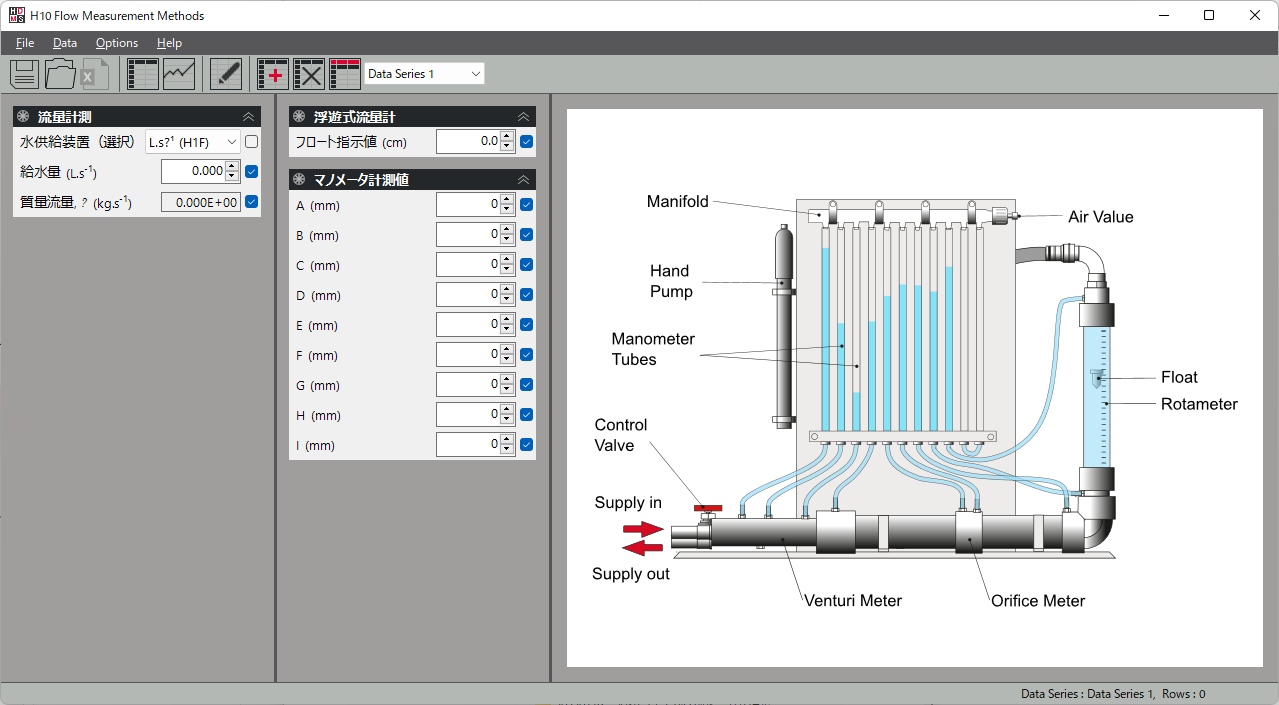

HDMS　水理実験用ソフト（付属品）
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。HDMSソフト概要サイトへ
