H18　フランシスタービン実験装置 Francis Turbine
	TecQuipment社　水理工学実験装置サイトへ

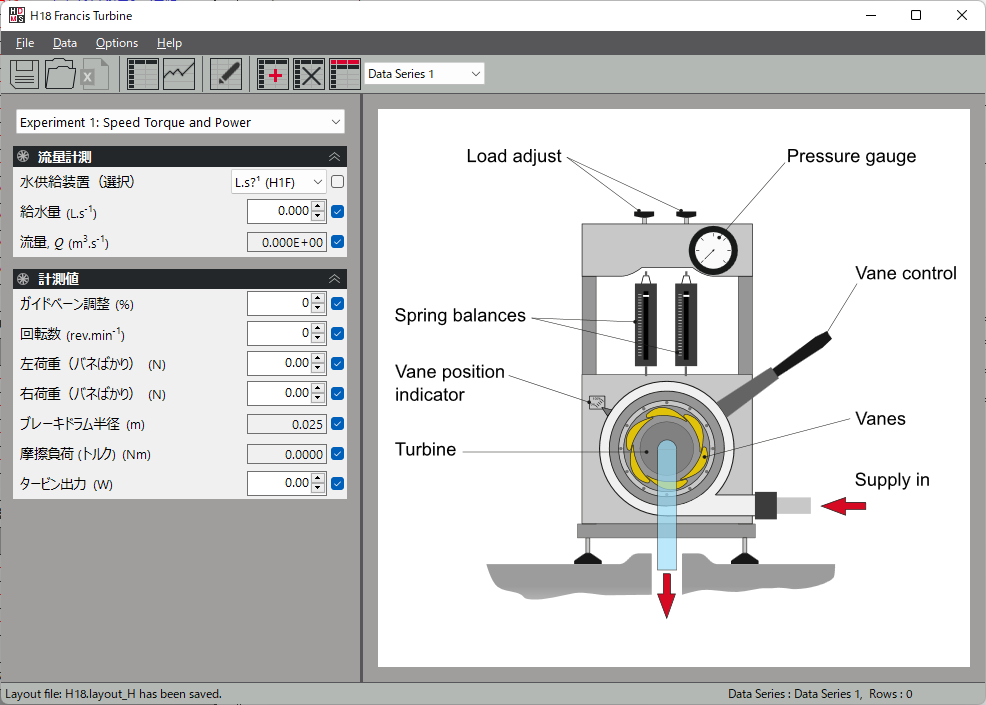

HDMS　水理実験用ソフト参考画面（付属品）

クリックすると画像が拡大します

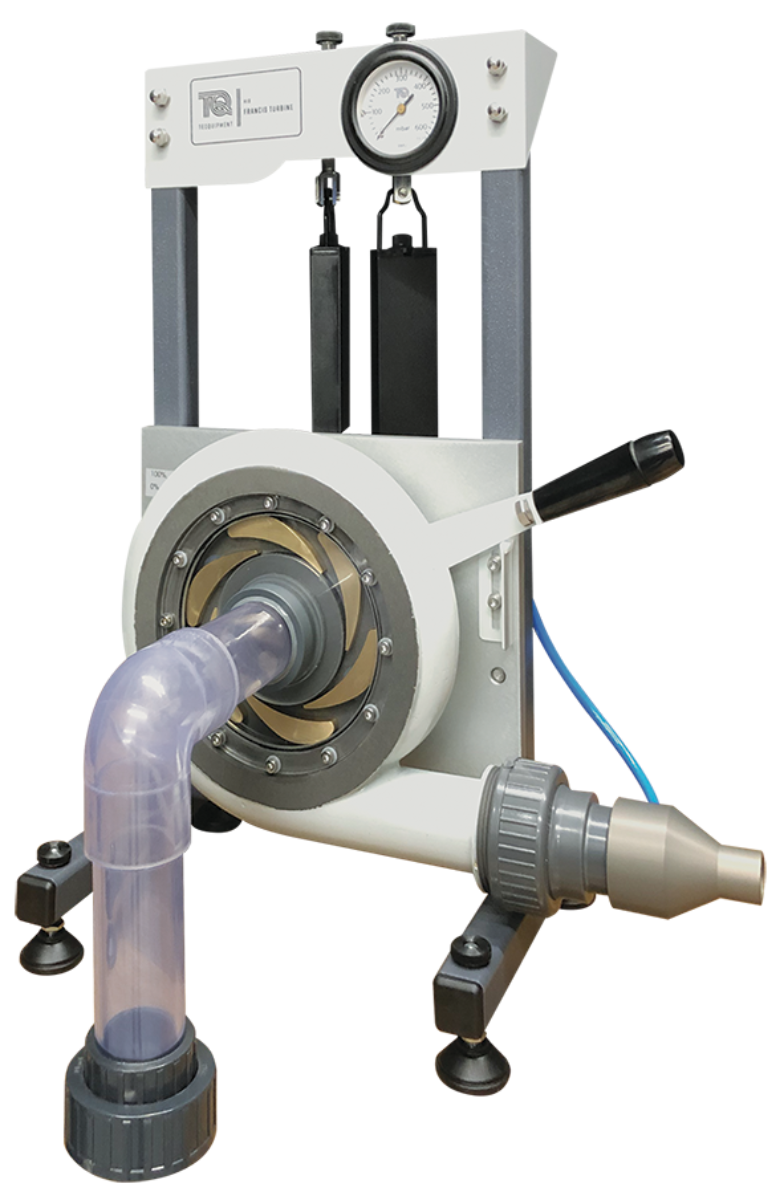

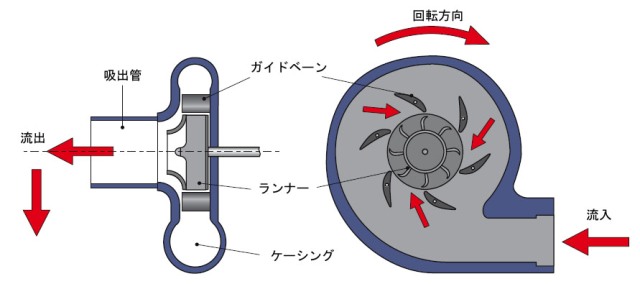

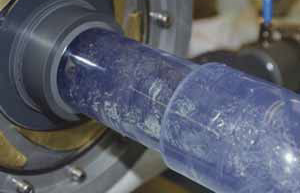

水がランナーに当たる反動を回転力とする水車で、80mmランナー（羽根10枚）、開閉調整可能なガイドベーン6枚、摩擦負荷装置（バネばかり式）、流入圧力計で構成され、流入水量と負荷を変えながら実験を行います

H18　仕様

寸法・重量		：W400 x D360 x H700mm　　約11kg
ガイドベーン		：6枚（開閉調整0-100%）
ランナー		：直径80mm、羽根10枚
最大回転速度		：約1100rev/min
最大出力		：約3W
付属品		：水理実験用ソフト（HDMS）

クリックすると画像が拡大します

必須装置（別売）
H1F	ハイドロリックベンチ
貯水タンクとポンプ、流量計で構成実験装置へ水を循環供給し、その水量をデジタル表示します。

OT1	光学式タコメーター（手持式）
計測範囲3～9999RPM　　LED表示器付

推奨オプション（別売）
ST1	ストロボスコープ
キセノンランプ式、電源AC100V又は充電式


回転数、速度とタービン出力実験	タービン効率実験（入口圧力一定）

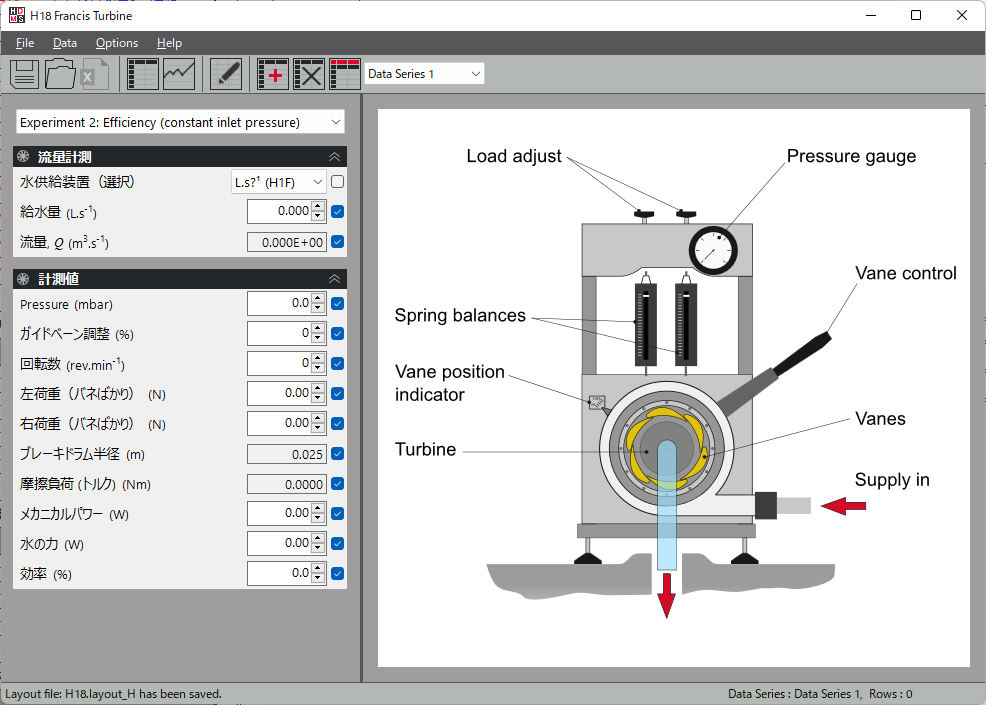

HDMS　水理実験用ソフト参考画面（付属品）
実験データと手動で入力、記録するためのシンプルなソフトウェアが付属されます。HDMSソフト概要サイトへ
