AE1000V 水力発電実験装置(プロペラタービン)

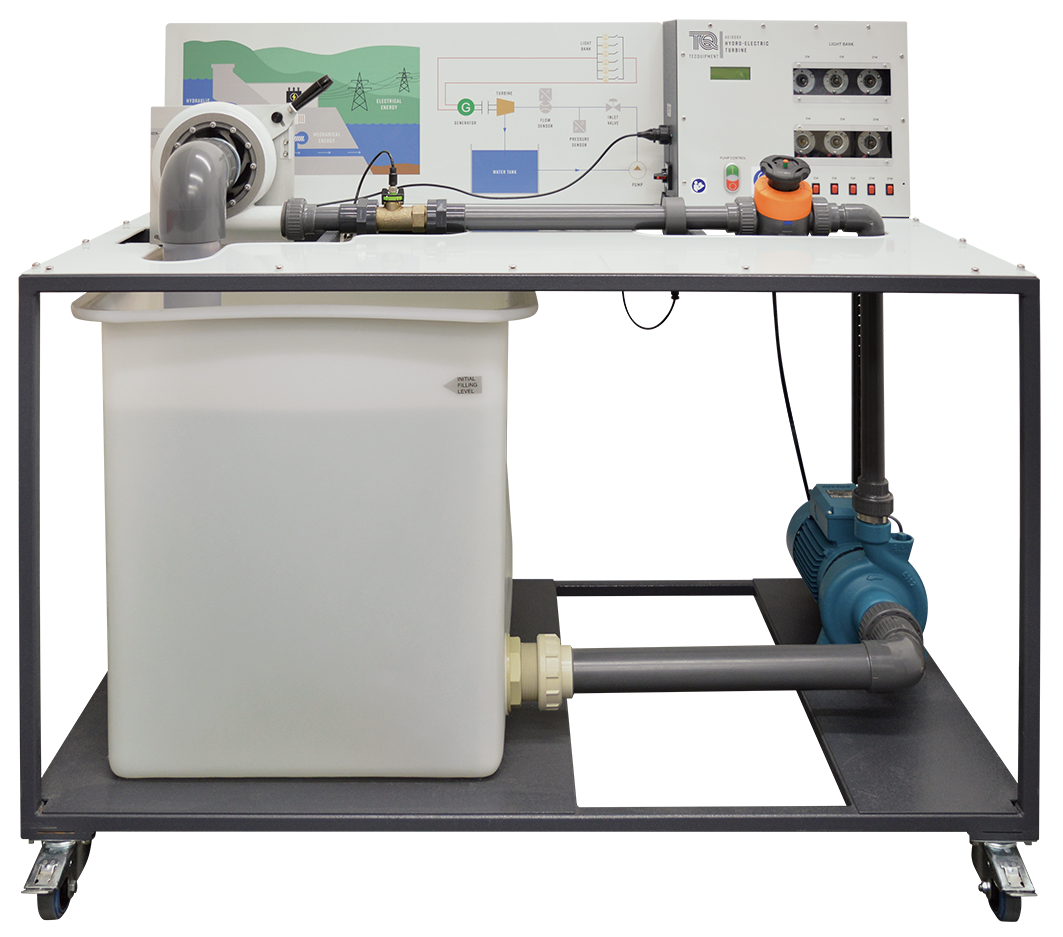

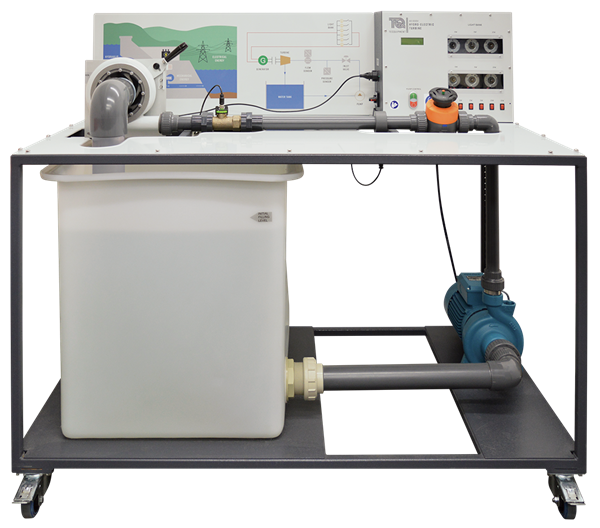

プロペラタービン式水力発電のデモンストレーション装置で、循環式の水タンクとポンプ、流量制御バルブと流量センサ、ガイドベーン付きのプロペラタービン、発電機と電気負荷装置で構成されています。形状の異なる5つのプロペラタービンが付属され、さまざまなプロペラの効率を調査し、発電システムのパフォーマンスを分析します。また、3Dプリンタ等で独自のタービンを作成して実験をしてみてください。タービン取付け部(排水口)は内部が観察できるように透明樹脂で設計されています。
電気負荷装置は6個のランプからなり最大62Wの電気負荷をかけることができ、給水圧力(bar)、給水量(L/s)、発生電力(W)、発生電流と電圧、タービン回転数(rpm)は制御パネルにデジタル表示されます。 付属のソフトウェア(VDAS)を利用して各種計測データをPC(別売)に表示し、実験データを効率よく収集することができます。また、エネルギー全体の変化をサンキー図で視覚的に分かりやすく、リアルタイムに描画します。


参考写真


ガイドベーン付きプロペラタービン参考写真

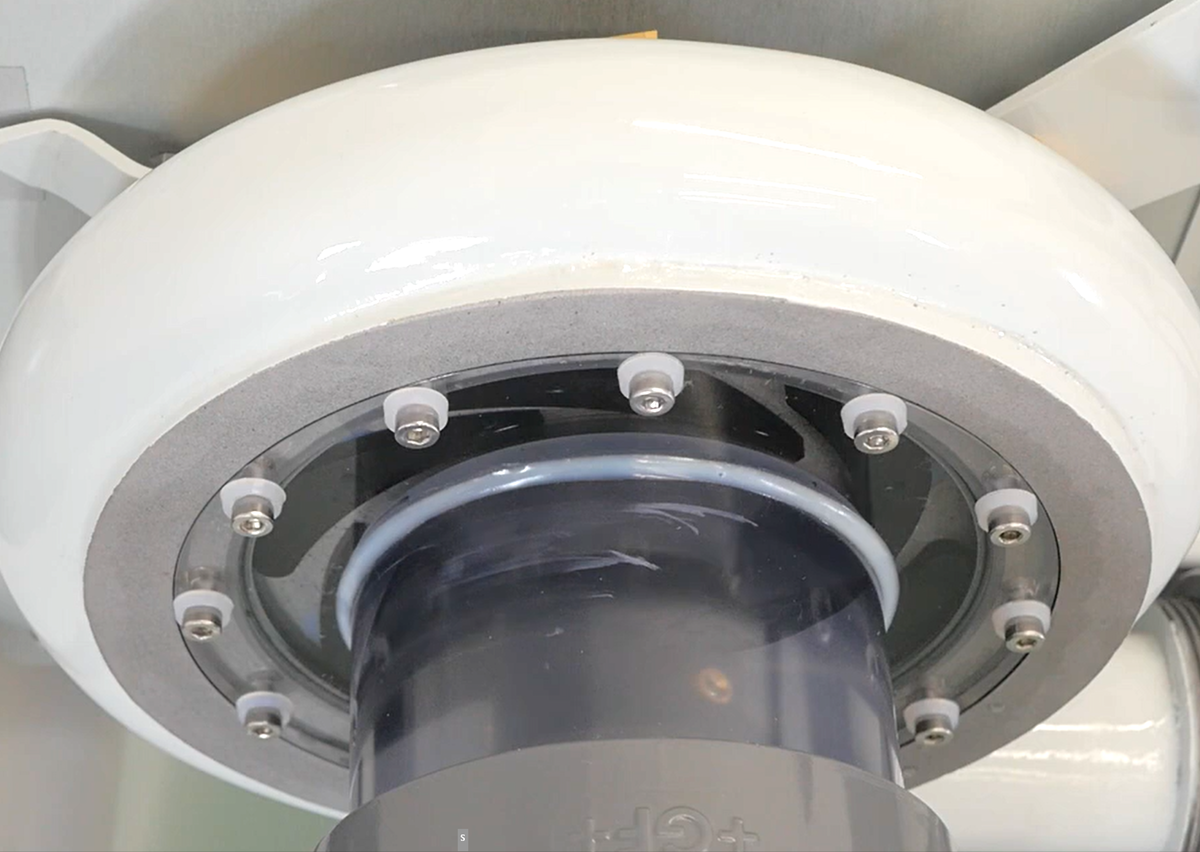

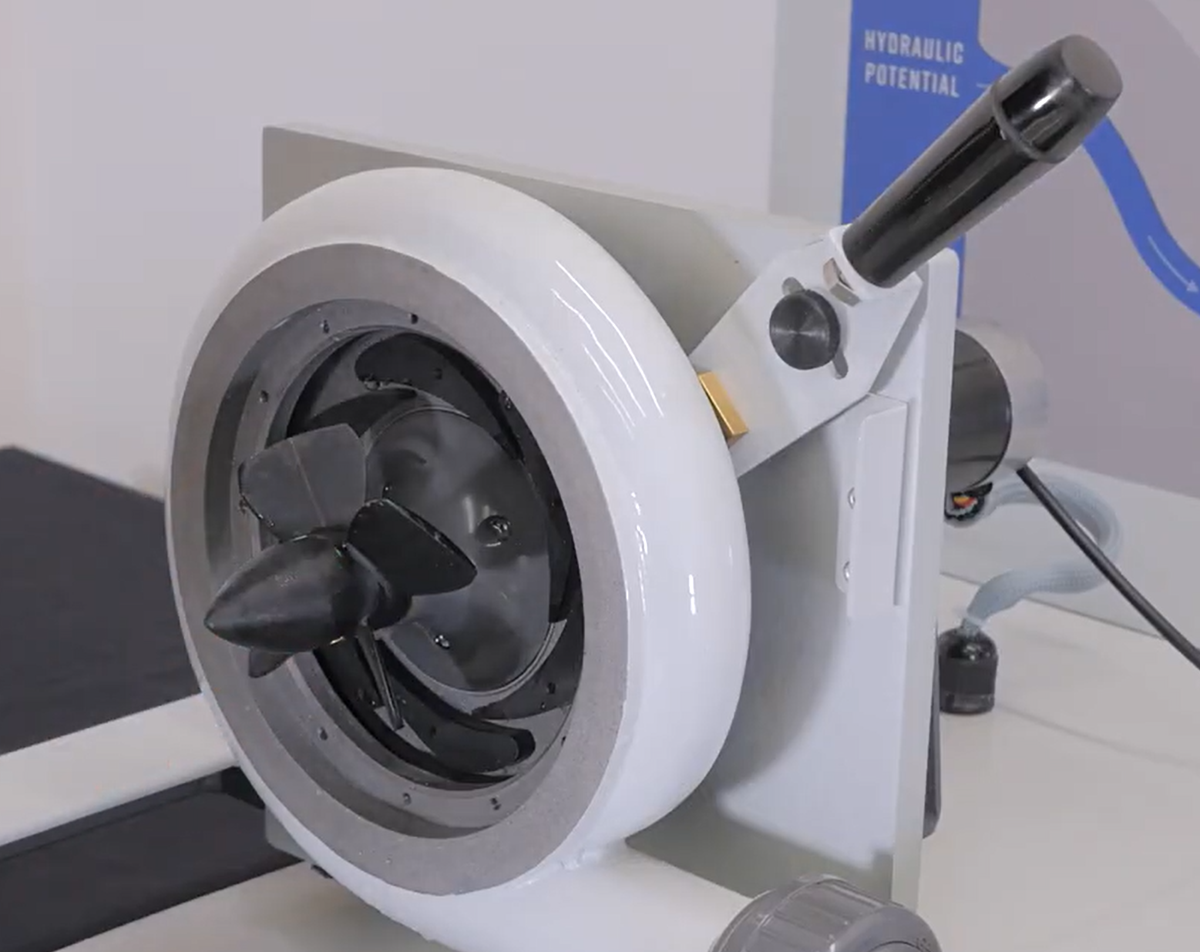

プロペラタービン取付け部(排水口)参考写真

内部が観察できるように透明樹脂で設計されています

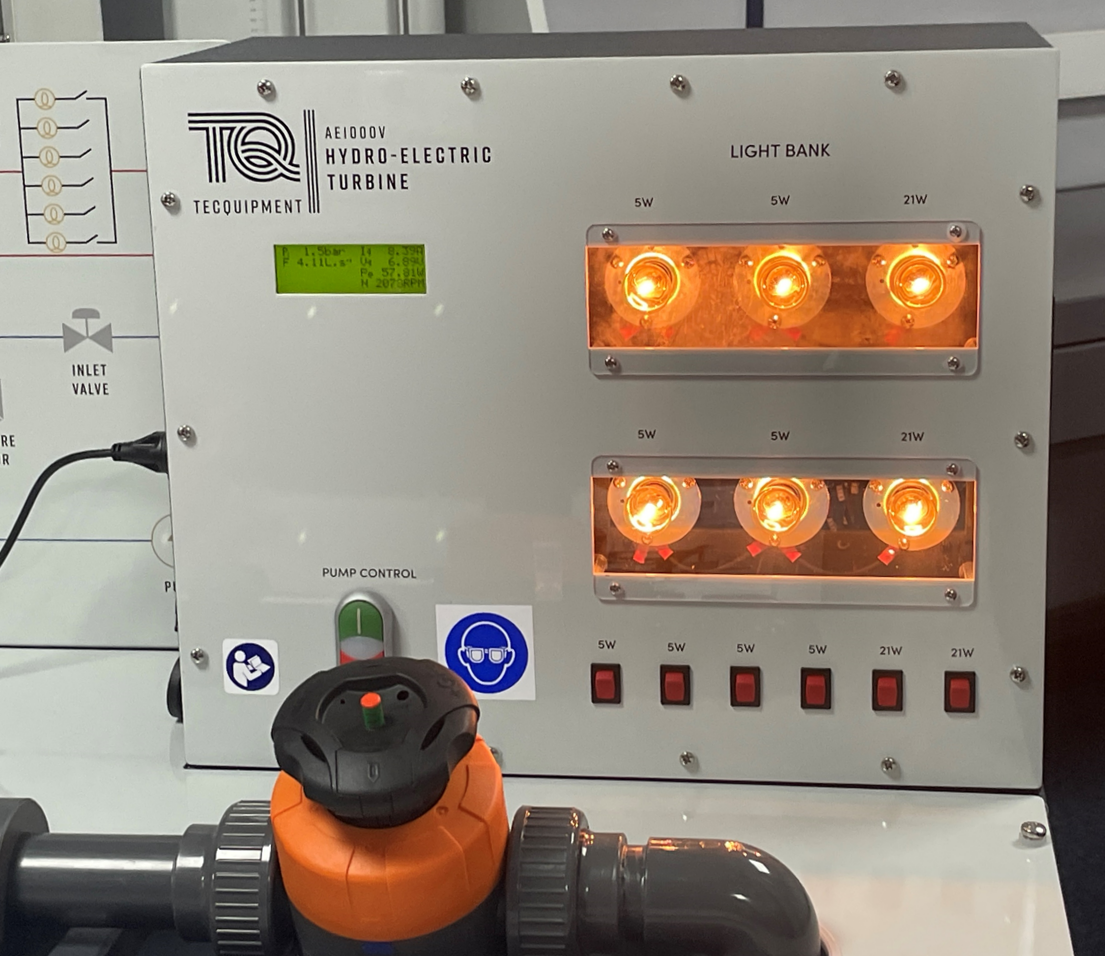

 制御パネルと電気負荷装置参考写真

6個の電気負荷用ランプ(合計62W)

5Wx4個、21Wx2個

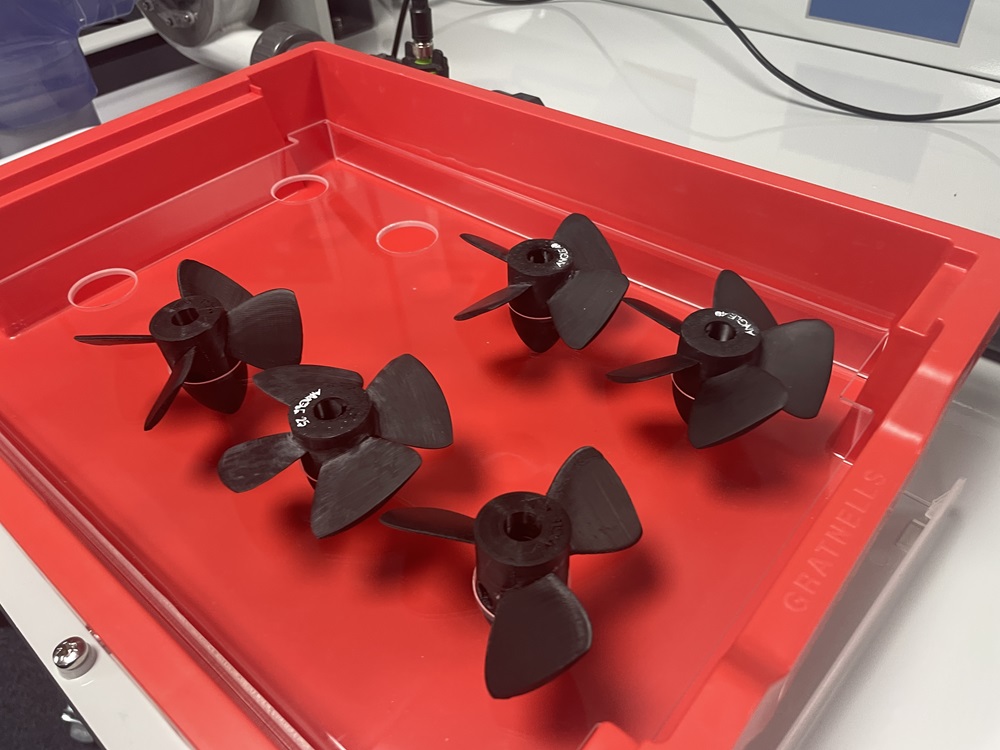

形状の異なる5つのプロペラタービンを付属

ブレード3枚-40°、ブレード4枚-25°、ブレード4枚-40°

ブレード4枚-55°、ブレード5枚-40°

クリックすると画像が拡大します


オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです



AE1000V仕様

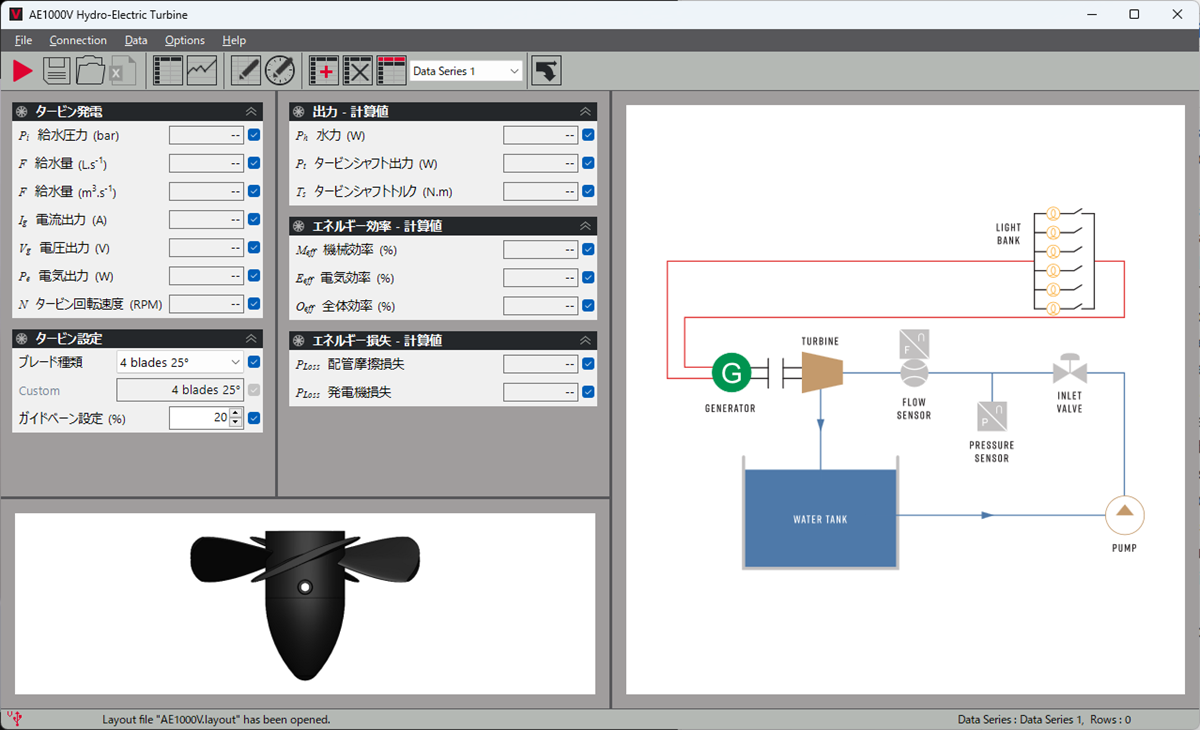

付属ソフト画面(PCは別売)

給水圧力(bar)、給水量(L/s)、発生電力(W)

発生電流と電圧、タービン回転数(rpm)等をリアルタイム表示

全体寸法 :1460 x 790 x H1260mm
重量 :約60kg(水無し)
電源 :単相AC100V 15A 50/60Hz
発電機 :DC220 W
定格回転数 :3500 RPM
タンク水容量 :200Lの清潔な水

プロペラタービン

(付属品)

:5種類 直径約100mm

ブレード3枚-40°、ブレード4枚-25°

ブレード4枚-40°、ブレード4枚-55°

ブレード5枚-40°

電気負荷 :合計62W(5Wx4個、21Wx2個)

付属ソフトウェア

:VDASソフトウェア(PC別売)
ソフト動作環境 :Microsoft® Windows® 8以降

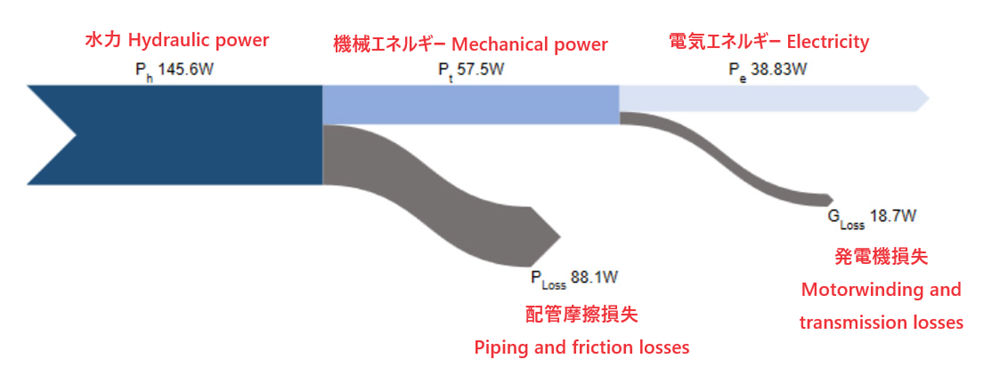

 エネルギーフロー参考画像

サンキー図で視覚的に分かりやすく、
エネルギー変化をリアルタイムに描画

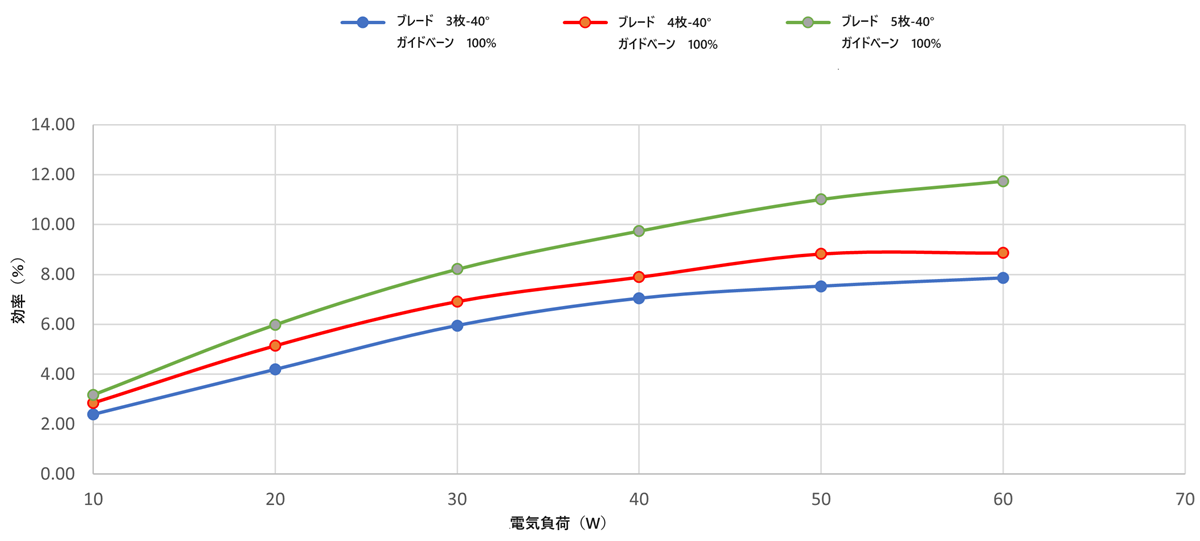

電気負荷と効率実験 参考グラフ
異なるブレード


実験装置参考動画
