AE1005V 風力発電実験装置

風力発電の基礎を学ぶ実験装置で、負荷抵抗と出力を備えた70W風力発電機とφ400mm軸流ファン式風洞が移動可能なキャスター付き架台に設置されています。左側ベルマウスより吸い込まれた空気はハニカム、風速計、風力発電機、安全メッシュ、軸流ファン、消音ダクトを通り排出されます。
風速、ブレードピッチ、ヨー角、タービン速度(負荷抵抗)を操作しながら実験を行い、実験中のブレードピッチ、ヨー角、タービン回転数(rpm)、電流出力(A)等がコントロールボックスにデジタル表示される他、付属のソフトウェア(VDAS)を利用して風速(m/s)、出力(W)、発電機電圧(V)
等の各種計測データをPC(別売)に表示し、実験データを効率よく収集することができます。実験エリア前後には透明観察窓が付き、前側開閉扉にはインターロック安全機構が備わっています。

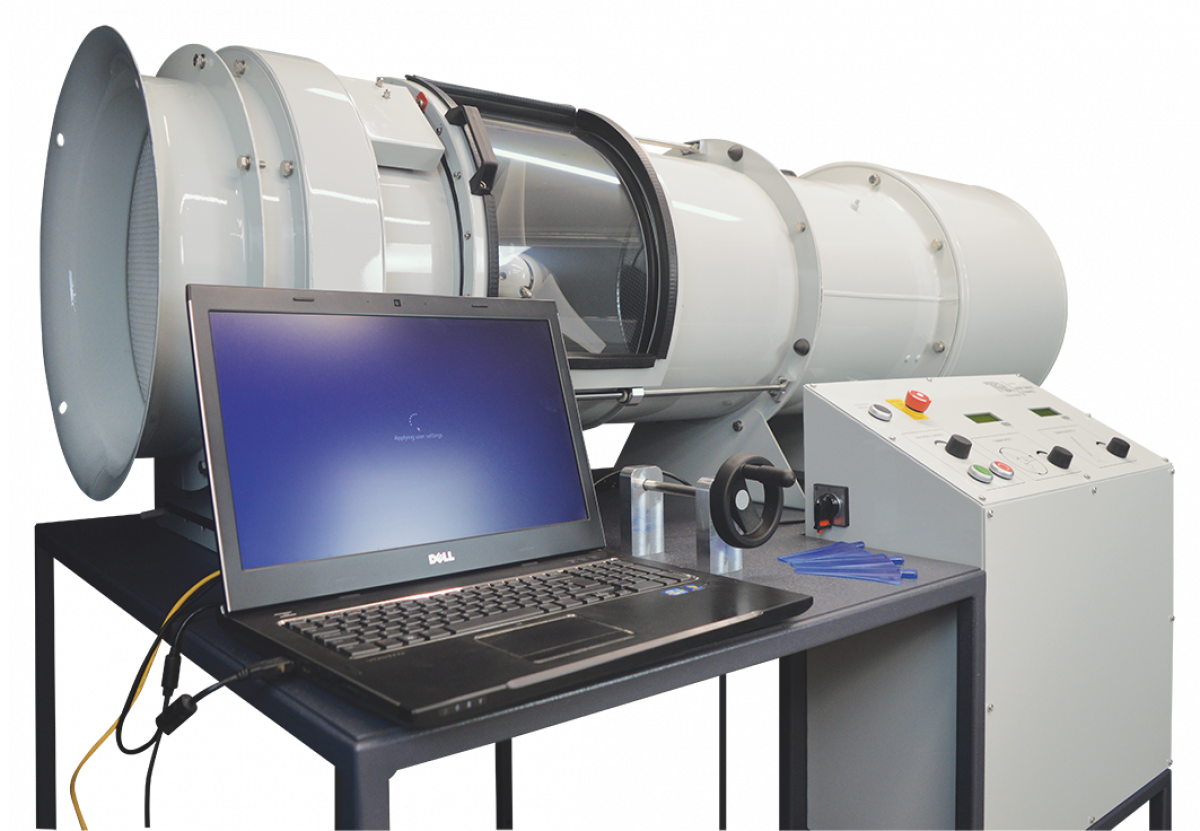

参考写真
上記写真には別売のノートパソコンが含まれています。

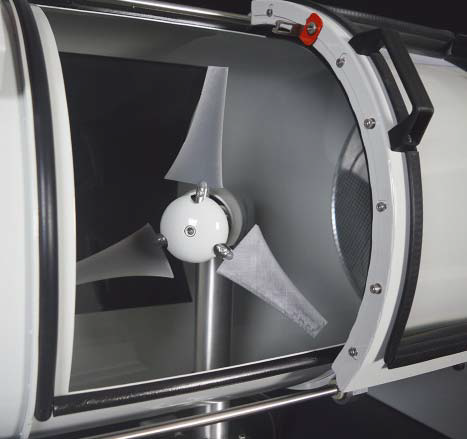

実験エリア参考図
インターロック付き開閉扉
ブレードピッチ電動可変式、ヨー角手動可変式

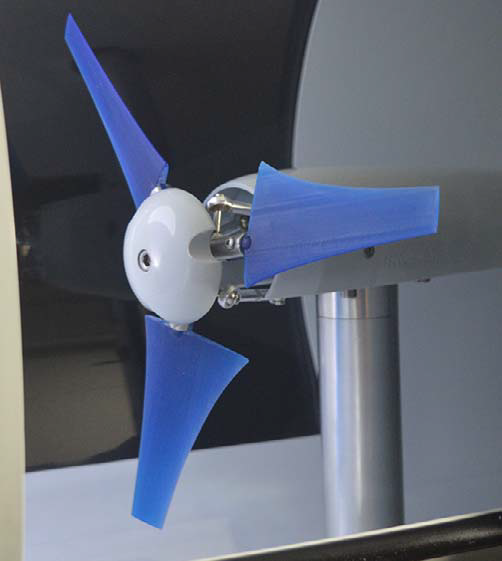

付属ブレード参考図
ブレードは交換できます。3Dプリンタ等でオリジナルの
ブレードを製作して実験してみてください。

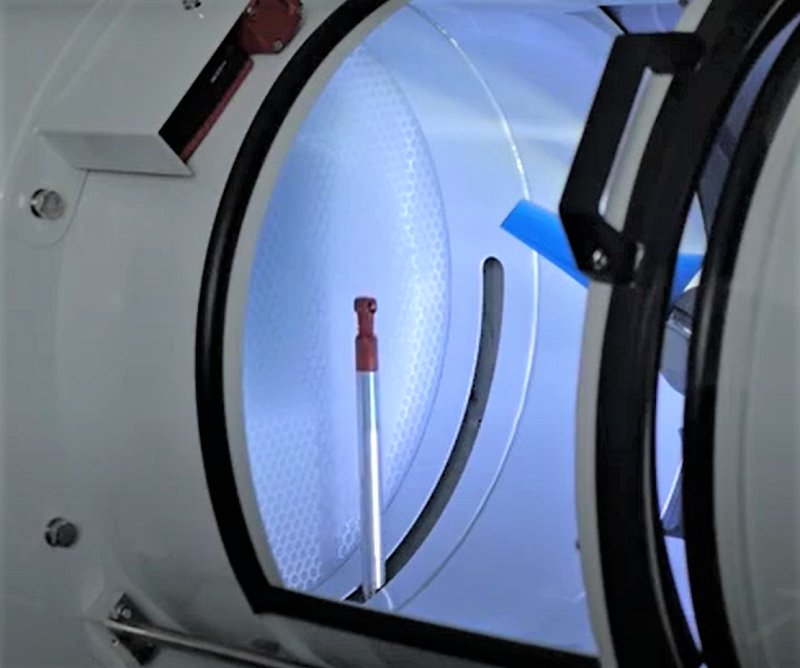

 風速計参考図
断面方向に移動し、風洞外へ収納できます

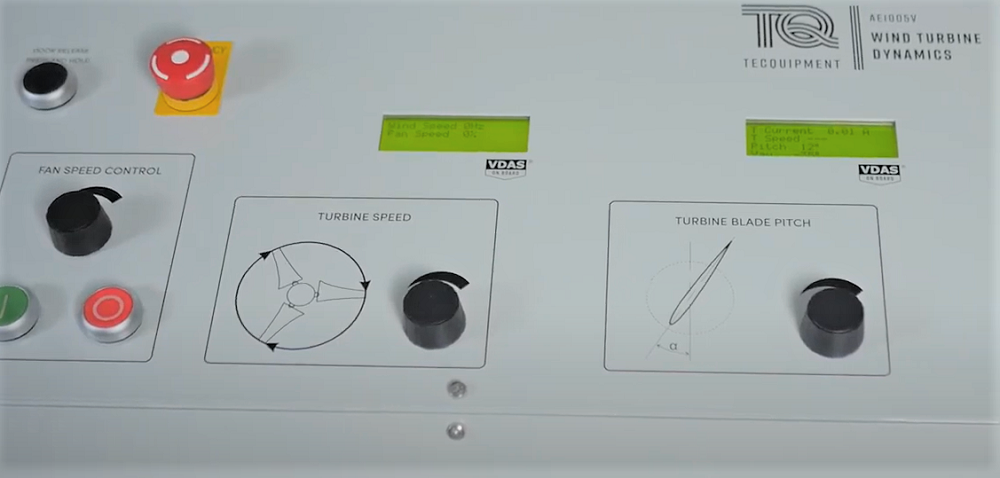

コントロールボックス参考図
風速、ピッチ角度、タービン速度(負荷抵抗)
クリックすると画像が拡大します


オプション(別売)
 VDAS-elab リモート実験システム
離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです



AE1005V仕様
全体寸法 :1700 x 800 x H1520 mm
重量 :約200 kg
電源 :単相AC200V
風力発電機 :φ300 mm
発電機出力 :62 W
電圧出力 :17 V
定格電流 :4.13 A
ブレード数 :3枚(交換可)
ピッチ調整(電動) :-5度~40度(実験中調整可)
ヨー角調整(手動) :±50度(実験中調整可)
タービン最大速度 :4000 rpm
風洞ファン :1.5kW インバータ制御式軸流ファン
風洞内径 :φ400 mm
最大風量 :約6900 m3.h-1
風速 :1~15 m.s-1
付属品 :タービンブレード 2種類
付属ソフトウェア :VDASソフトウェア(PC別売)
 各種データの表示と保存
ソフト動作環境 :Microsoft Windows 8, 10
設置スペース :風洞吸込口前 2M以上空けて下さい
 風洞排出口前 4M以上空けて下さい

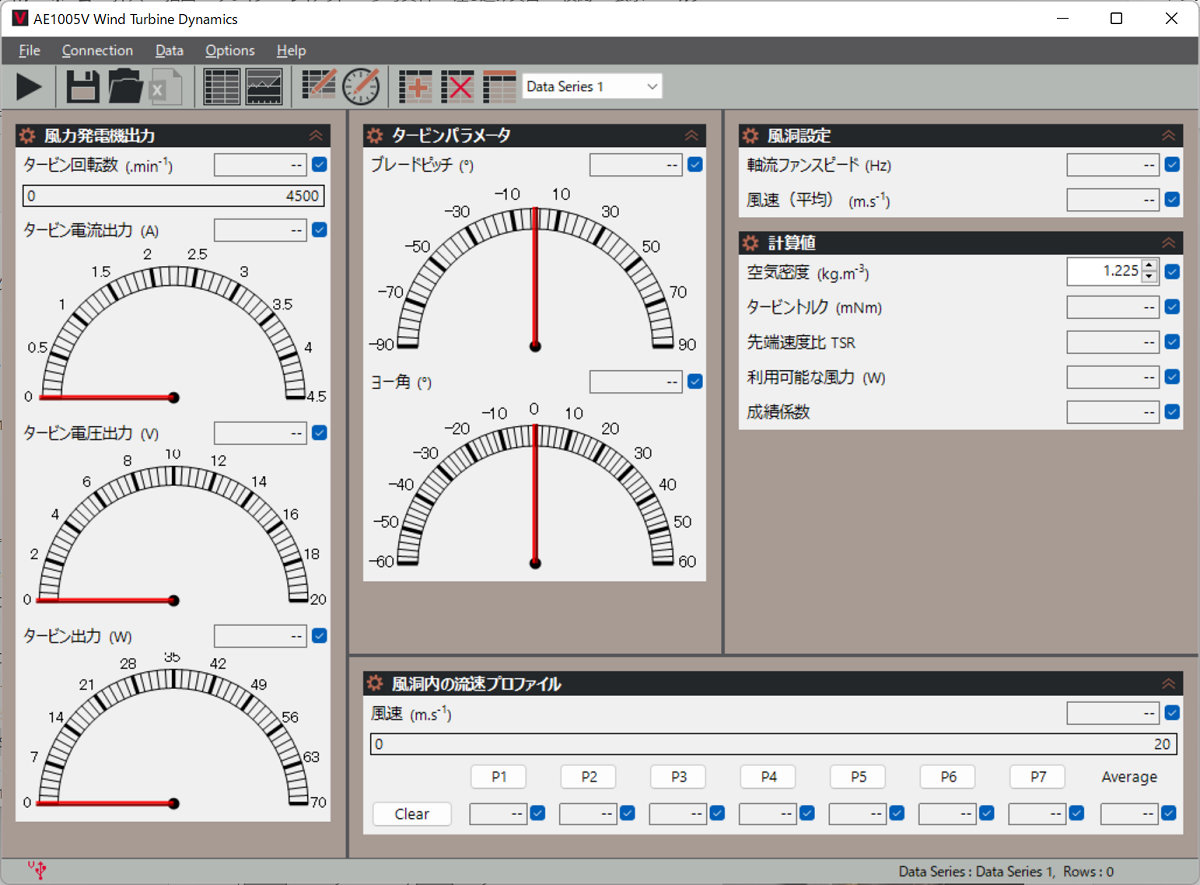

付属ソフト画面(PCは付属されていません)
独自の計算式入力やレイアウト変更が可能
クリックすると拡大します


参考動画(英語版)
