 VDAS データ自動収集システム
 各種実験装置の計測データをPC(別売)へ収集します。

VDASオプション(別売)

 VDAS-elab リモート実験システム(作動には上記VDASが必要です)
 計測データを離れた場所にいる学生と共有するICTソリューションです





VDAS データ自動収集システム
Versatile date Acquisition Syste

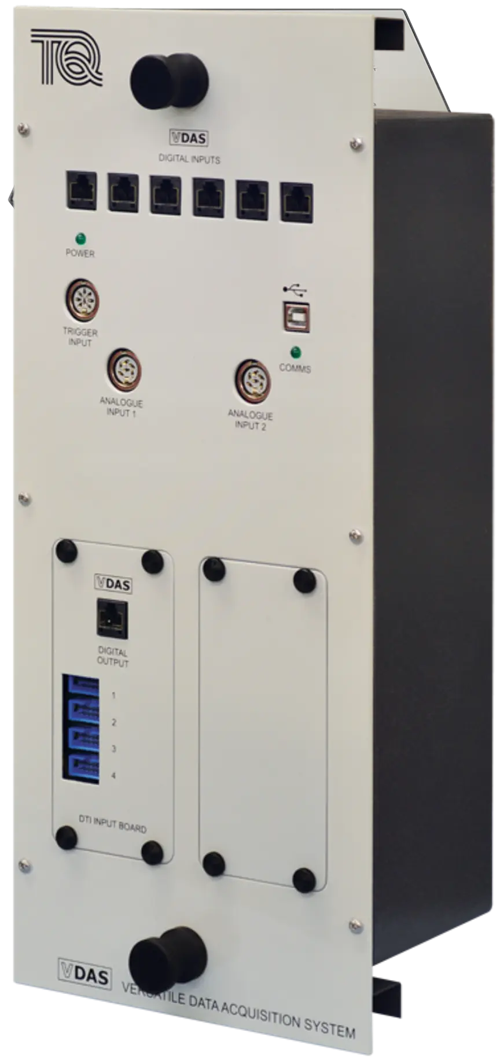

VDAS-F

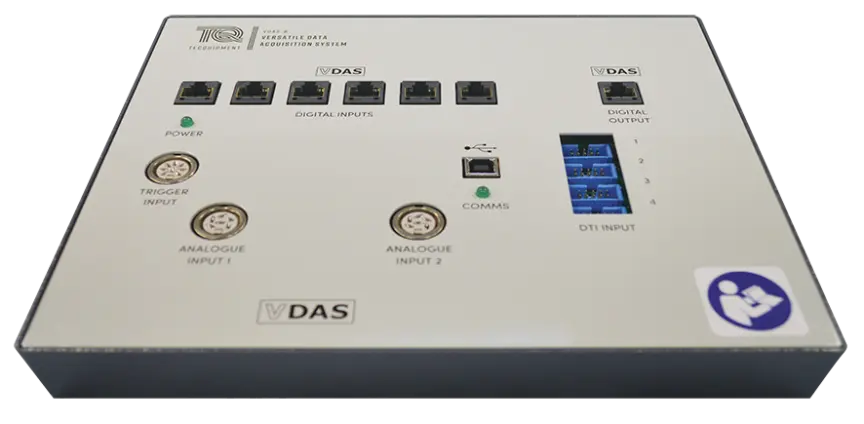

VDAS-B

独自の計算式入力やレイアウト変更が可能

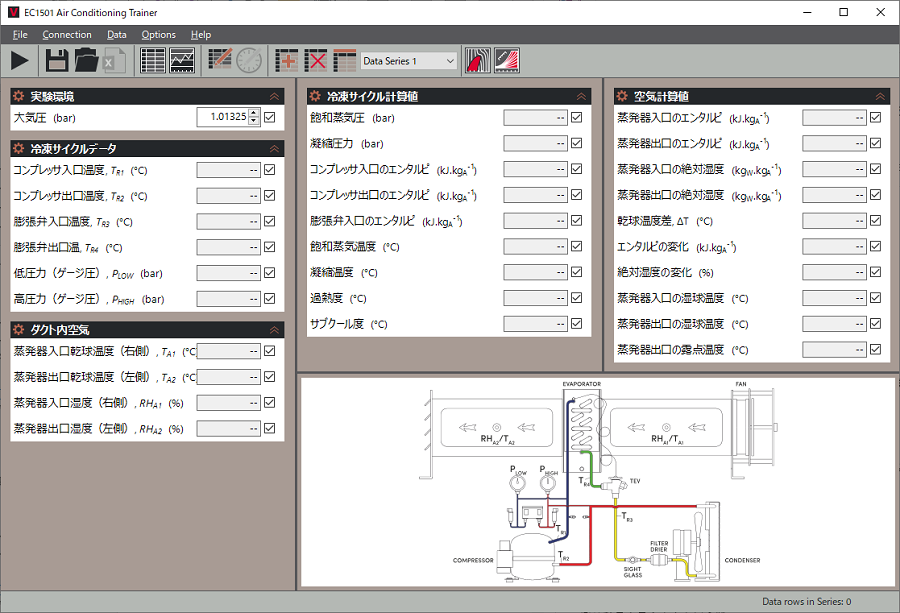

VDASの参考ソフトウェア画面図



  データ自動収集システムVDAS(ブイダス)は、各種実験装置※と接続して実験での計測データ(温度、流量、圧力、角度、揚力、抗力、回転数、トルク等)をリアルタイムにコンピュータ(別売)へ表示し、収集されたデータを計算・図表化する事ができまるシステムで実験をスムーズに進める事ができます。
装置には専用ソフトが附属され、手動保存や一定間隔(秒)保存、保存数の指定ができ、データはエクセルやHTML形式で保存して活用する事が出来ますので実験結果を幅広く利用することができます。
パネル掛け型(VDAS-F)又は卓上置き型(VDAS-B)のインターフェース2種類から選択下さい。
VDASを使用するには、適切なコンピューターが必要です。(別売り)

また、VDASには自宅などからリモートでアクセスできる
VDAS-elabシステム(別売)を用意しております。
実験室と学生たちを繋ぐリモート授業としてご活用下さい。



   VDASソフトウェア ダウンロードサイトへ
  VDASソフトウェア インストールクイックガイドダウンロード(700KB)

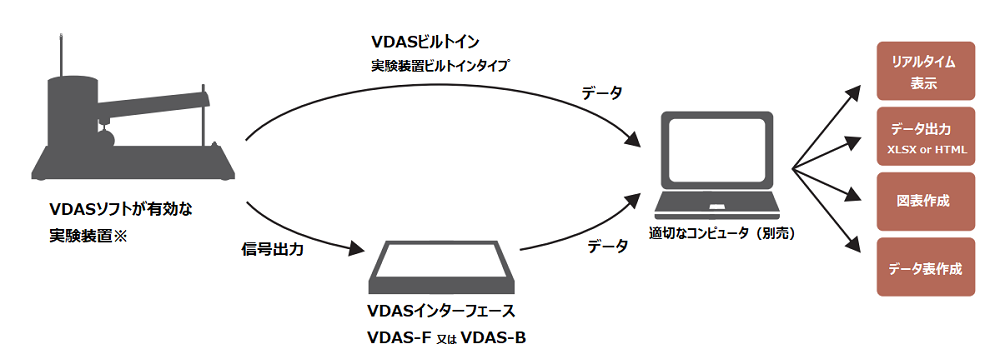

  VDASには、別置きのインターフェースタイプ(VDAS-F又はB)と装置に組み込まれたビルトインタイプがあります。




VDAS仕様
寸法・重量 :VDAS-F(パネル型)W190 x D130 x H445mm  約4.5Kg
寸法・重量 :VDAS-B(卓上型)W330 x D205 x H45mm   約2Kg
電 源 :単相AC100V~240V 50/60Hz
PC環境(別売) :Windows 8以降
   Intel i5又は同等以上(マルチコアプロセッサ推奨)
 500MB以上の空き、USB2又はUSB3ポート
 画面解像度1280x768
デジタル入力口 :RJ45ソケット x6個
   SPC(DTI)ソケット x4個
アナログ入力口 :1DINソケット(デュアルトリガ入力用)
   2DINソケット(0-10V又は4-20mA入力用)
   最大サンプルレート25kHz(分解能12bit)

VDASを使用するには、適切なコンピューターが必要です。(別売り)



VDAS オプション(別売)



VDAS-elab リモート実験システム
ブイダス イ-ラボ

学生が実験に直接立ち会うことができない場合、彼らは世界の別の場所にいるか、キャンパス内の別の部屋にいるかもしれません。 VDAS-elab(Vダス イーラボ)は、離れた場所にいる学生と、実験室内のリアルな実験をつなぐ包括的なICTソリューションです。 インターネットを利用した実験(ICT)は、学生たちの興味と理解を深め、オンライン学習システムの一つとしてご活用できます。

実験中のライブデータはクラウドを介して学生がリアルタイムに収集でき、自分のPCでVDASソフト計測画面を操作および分析することができます。
また、実験にウェブカメラ(別売)を併用することで、遠隔にいる学生たちはデータだけでなく実験状況を見て理解を深めるでしょう。 学生が各自のPCで実験データを操作・収集することで、学生たちは実験手順と経過を注意深く観察してデータを分析します。
既にVDASハードウェア(VDAS-F/B)をご利用の場合、VDAS-elabのライセンスの購入とVDAS4.0.0版以上をダウンロードすればリモート実験システムをご利用頂けます。VDAS-elabライセンスには有効期限があります(使用開始から1年)。


 リモート実験システムカタログダウンロード(600KB)

 VDASソフトウェア ダウンロードサイトへ
VDAS-elabソフトウェア(管理者用)インストールクイックガイドダウンロード(1200KB)
VDAS-elabソフトウェア(参加者用)インストールクイックガイドダウンロード(1000KB)

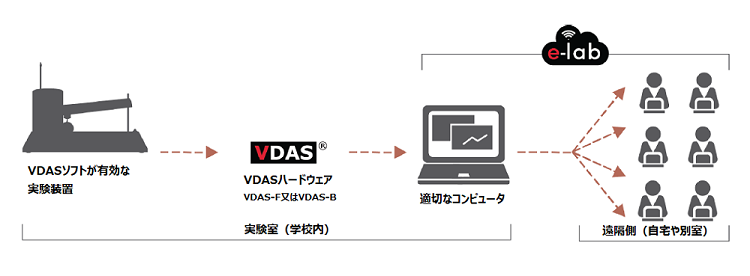

 リモート実験システム(ICT)概要図 学生数に制限はありません

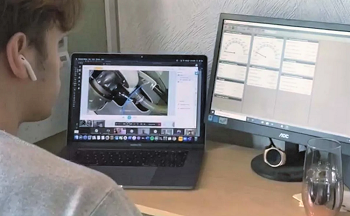

遠隔地でのリモート授業例(ICT)
自宅等で、実験の計測データをリアルタイムに観察及び収集
実験と併せて映像を配信(別売)

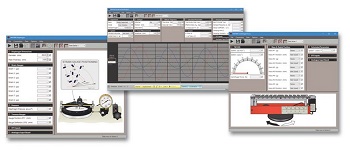

VDASソフト参考画面
実験装置に合わせた画面を選択
独自の計算式入力やレイアウト変更が可能
クイックすると画像が拡大します



 VDAS-elabを利用するには、VDASハードウェアと実験装置(VDAS対応製品)が必要です。
 VDAS-elabを利用するには、e-labライセンスを購入する必要があります。
 実験装置1種類につき、e-labライセンスが1つ必要です。
 VDAS-elabソフトウェアは、ネットワークから自由にダウンロードできます。(VDAS4.0.0以上)
 1つのVDAS-elabライセンスで、接続できる学生数に制限はありません。

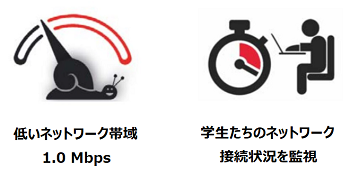

 VDAS-elabは、学生たちのネットワーク接続状況を監視します。
 データ保存を逃した学生には、VDAS表示用の実験結果ファイル(.dat)を送れます。
 学生同士で、実験結果ファイル(.dat)をシェアできます。
 VDAS-elabを使用するには、適切なコンピューターが必要です。(別売り)
 VDAS-elabは、低いネットワーク帯域(1.0Mbps)で動作するので特別なネットワークは必要ありません。
 VDAS-elabライセンスには有効期限があります。有効期限は使用開始から1年です。



コンピュータ環境(別売)
OS :Windows 8以降
CPU
:Intel® i5 以上、マルチコア推奨
ディスプレー :1280 x 768 ドット以上
ハード :500 MB以上の空スペース
ネットワーク :インターネット接続
データ出力 :XLSX又はHTML形式
有効期限 :使用開始から1年



推奨オプション(別売)

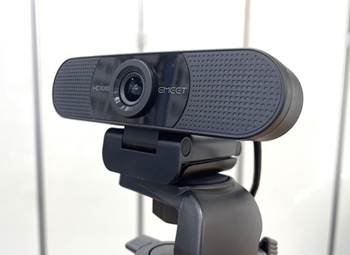

 RVH1  ウェブカメラセット

実験室のライブ映像撮影用のウェブカメラと三脚のセットです。
リモート実験システム(VDAS-elab)と併せて利用することで良り分かりやすくリモート授業を進行できます。
注意:オンライン利用にはZoomやTeams等のコミュニケーションツールが別途必要です。

カメラ仕様:1080pフルHDと200万画素以上
三脚仕様:カメラ高さ調整 床面より24cm~45cm※
※三脚はお客様のご要望高さにより変更可能です。

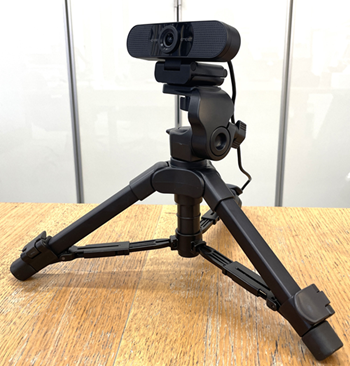

ウェブカメラと三脚参考写真

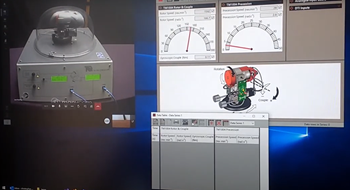

ウェブカメラ画像とVDAS-elab画面
参考写真

ウェブカメラ参考写真




VDAS-elab が使用可能な実験装置一覧

品番 製品名称
AF1300 小型風洞実験装置300mm
AF27 ノズル噴流実験装置
AF300 超音速風洞実験装置
AF302 連続超音速風洞実験装置
H405 サージタンクとウォーターハンマー実験装置
H47 渦巻ポンプ実験装置
H83 直列と並列渦巻ポンプ実験装置
MFP101 渦巻ポンプとタービン実験装置
MFP102 軸流ポンプ実験装置
MFP103 容積移送型ポンプ実験装置
MFP104 レシプロ式コンプレッサ実験装置
MFP105 ターボファン送風機実験装置
MFP106 多翼ファン送風機実験装置
MFP107 軸流ファン実験装置
SM1000 ユニバーサル試験機
SM1001 30Nmねじり試験機
SM1002 卓上型引張試験機
SM1004 梁の構造力学試験機
SM1005 座屈と単純梁試験機
SM1006 クリープ試験機
SM1007 薄い肉厚円筒試験機
SM1008 ダイヤフラム実験装置
SM1009 ストレインゲージ実験装置
SM1010 デジタルストレイン表示器
SM1011 厚い肉厚円筒試験機
SM1090 回転曲げ疲労試験機

品番 製品名称
TD1000 ボイルの法則実験装置
TD1001 シャルル(ゲイリュサック)の法則実験装置
TD1002 熱伝導実験装置
TD1005 自然・強制対流熱伝達実験装置
TD1006 ボイラー実験装置
TD1007 空冷式熱交換器実験装置
TD1008 ペルティエとゼーベック効果実験装置
TD1011 自然対流と熱放射実験装置
TD1050 スチームエンジンとエネルギー変換実験装置
TD200 小型エンジン実験装置
TD300 小型エンジン性能実験装置
TD360 熱交換実験装置
TD400 温度計測と校正実習装置
TE38 太陽光集熱実験装置
TE39 太陽光集熱板実験装置
TE4 太陽電池実験装置
TE78 沸騰と凝縮熱伝達実験装置
TE93 直行流式熱交換実験装置
TE96 AIR BEARING APPARATUS
TM1004 直行流式熱交換実験装置
TM1005 遠心力実験装置
TM1016 自由振動と強制振動実験装置
TM164 ばね振り子実験セット
TM165 自由ねじり振動実験セット
TM166 片持ち梁の自由振動実験セット
TM167 ばね支持梁の自由振動実験セット
