異なる材質の試験片に様々な荷重をかけて、試験片のたわみや支点反力を計測します。

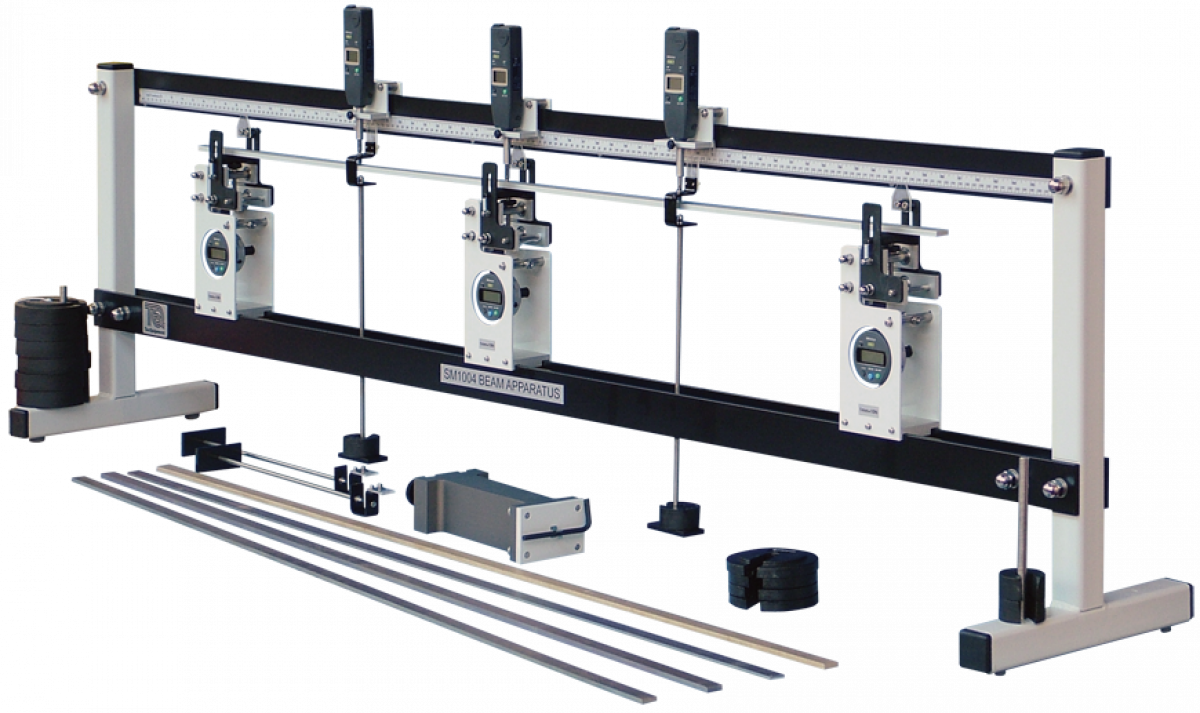

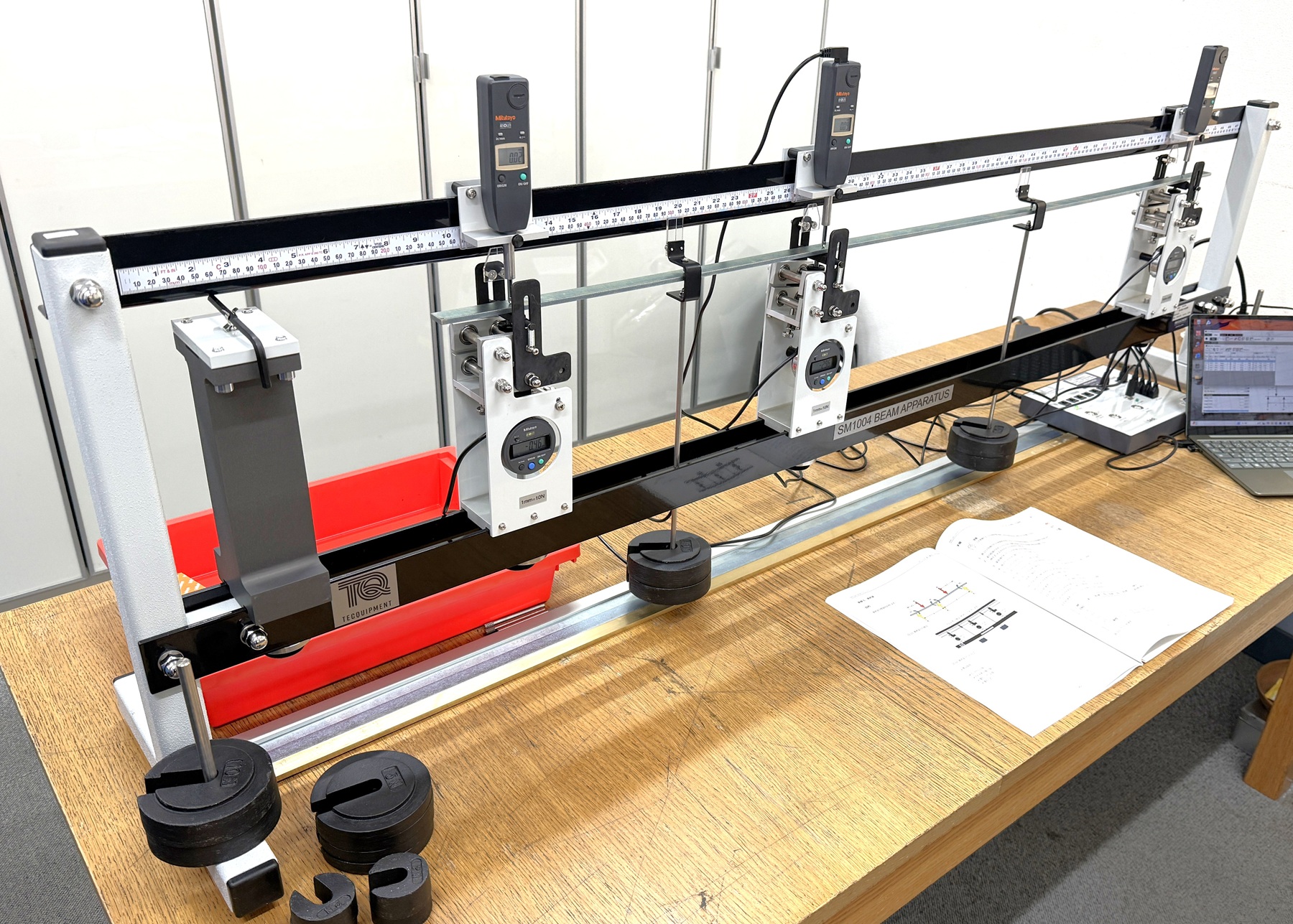

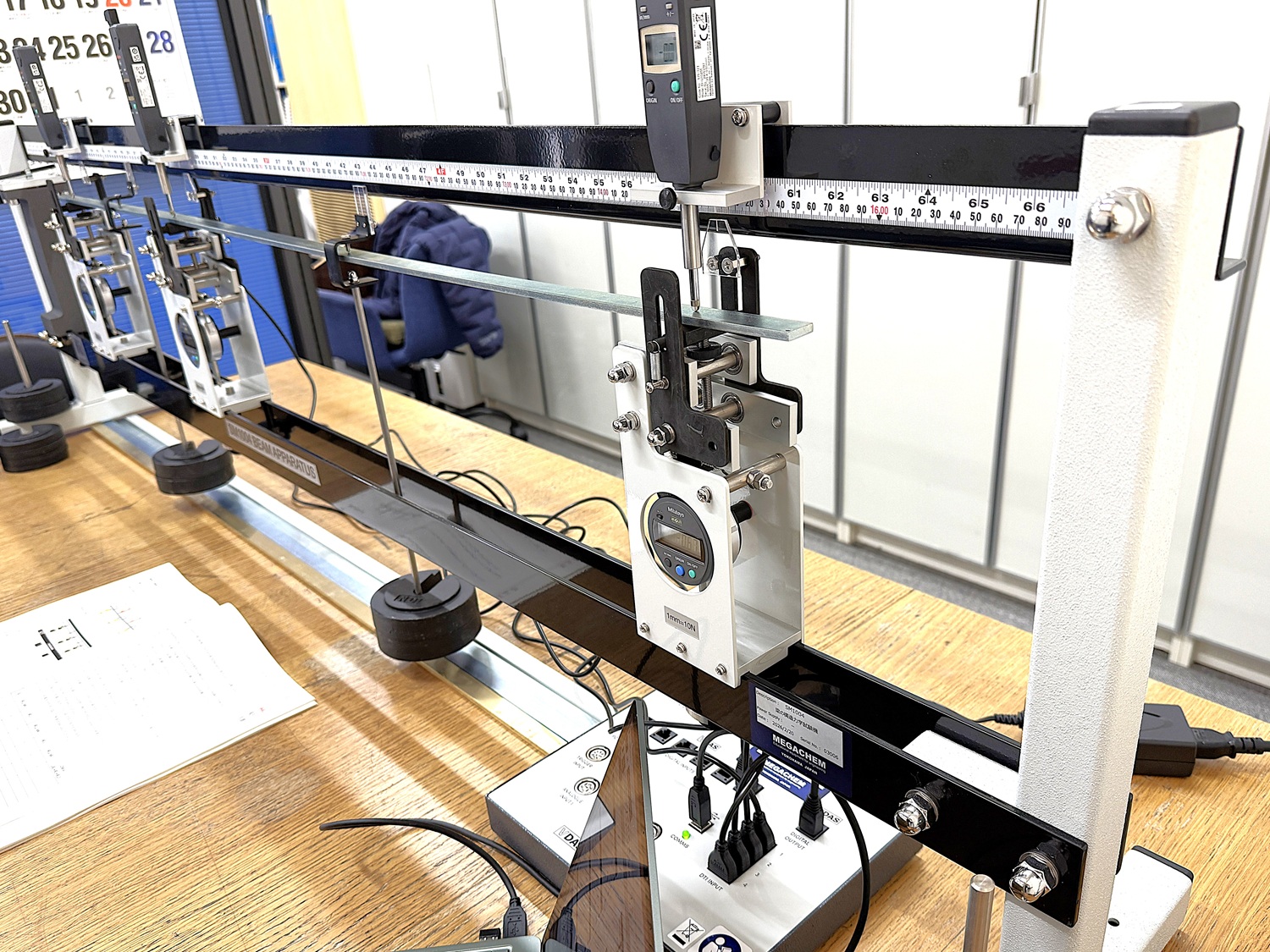

インジケータ式ロードセル付きのピン支点支柱（ナイフエッジ）3個は各支点変位をデジタル表示し、その変位（mm）から反力（N）を求めます。3個のたわみ表示器は梁のたわみをデジタル表示します。各支点はレールに沿って移動・付け外しができ単純梁、一端固定他端ヒンジ梁、連続梁、片持ち梁試験から実験値と理論値を比較検証します。装置には異なる5種類の試験片が付属されます。更に幅広く実験を行うために10個入りの追加試験片SM1004a（別売）がオプションで用意されています。
オプションのデータ自動収集システムVDAS-B（別売）は、支点反力とたわみの計測データをリアルタイムにパソコン（別売）に表示し、収集されたデータを計算・図表化することができますので実験をスムーズに進める事ができます。
|
| |
| |
| SM1004仕様 |
|
| 寸 法 |
：W2000 ｘ D580 ｘ H550ｍｍ |
| 重 量 |
：約43kg |
| ピン支点 |
：3個（レベル調整エッジ付き） |
|
デジタルインジケータ式ロードセル 計測範囲0～60N |
|
変位1mm=反力10N（デジタル表示） |
| たわみ表示機 |
：3個（デジタル表示） 測定範囲：0-25mm、精度0.01mm |
|
| |
| SM1004付属品リスト |
|
| 固定支点x1個（片持ち梁実験用） |
| 重りハンガーx4本 |
| 重り（2Nx4個, 5Nx4個, 10Nx6個） |
| 軟鋼製梁試験片L1350x3種（W19x厚3.2mm, W19x厚4.8mm, W19x厚6.4mm） |
| 黄銅製梁試験片L1350 - W19x厚6.4mm |
| アルミ製梁試験片L1350 - W19x厚6.4mm |
| 実験マニュアル |
|
| |
| |
| 推奨オプション（別売） |
| VDAS-B |
データ自動収集システム |
| |
PC（別売）と接続して測定データを表示、収集されたデータを計算、図表化します。
寸法：W330 x D205 x H45mm 約2Kg
電源：AC90-250V 50/60Hz, 1A
|
| |
| |
| SM1004a |
追加試験片セット |
| |
軟鋼試験片L745mmx4種 – W19x厚3.2, W13x厚6.4mm、7.9mm正方形、不均一形状（テーパ）
アルミ試験片L745mm - W19x厚6.4mm
アルミ試験片L735mm - 13ｍｍチャンネル断面x厚1.6mm
黄銅試験片L745mm - W19x厚3.2mm
硬木材試験片L745mm - W19x厚6mm
鉄と黄銅混合物試験片L745mm - 軟鋼W19x厚3.2mmと黄銅W19x厚3.2mm
アルミと木混合物L745mm - 木W19x厚6mmと厚1.6mmアルミ板 |
| |
| |
SM1004c
|
ひずみゲージ付き試験片 |
| |

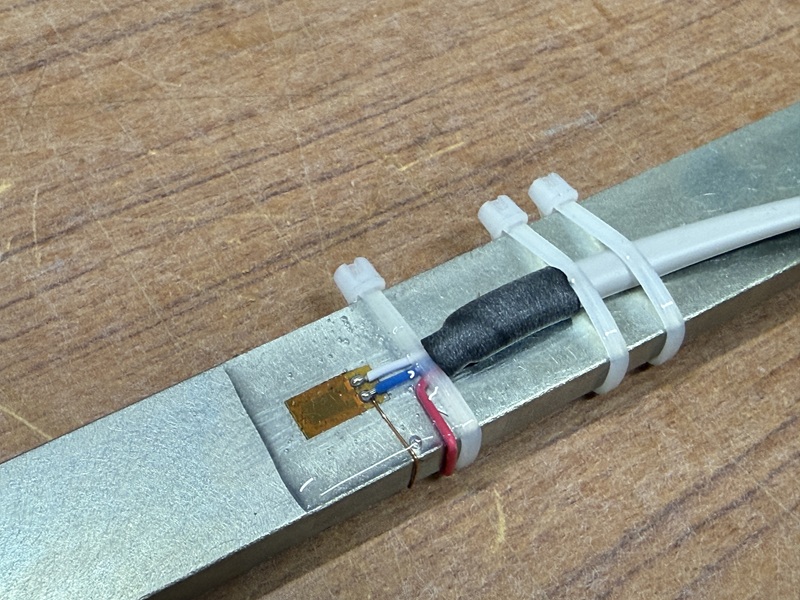

ひずみゲージが取付けられた軟鋼試験片 L1350xW19.1xt6.4mm
ハーフブリッジ式ひずみゲージ x8ヶ所（梁中央から135mm均等間隔）
ゲージ率 3.1~3.25
※ひずみを読み取るにはひずみ表示器（SM1010）が必要です。
|
| |
| |

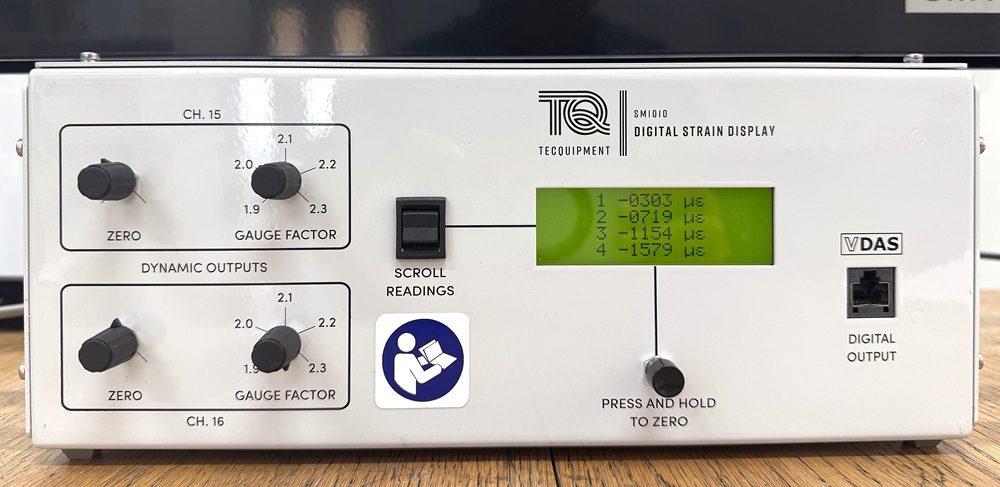

SM1010
|
ひずみ表示器 |
| |
一般的な金属箔ひずみゲージをデジタル表示します。
過渡ひずみ測定用の 2 つの動的ひずみ出力機能を備えています。
データ自動収集システムVDAS（別売）と接続して、パソコン（別売）に表示・データ収集することもできます。
寸法：W380 x D310 x H130mm 約4.5Kg
電源：AC90-250V 50/60Hz, 1A
読取チャンネル数：16CH（4CH表示切換え式）
ゲージ率調整：1.9-2.3
ひずみ表示範囲：±10000 μST
ひずみ出力範囲：±2000 μST
受入れブリッジ方式：クォーターブリッジ、ハーフブリッジ、フルブリッジ |
|
| |
| |
| |
 |
 |

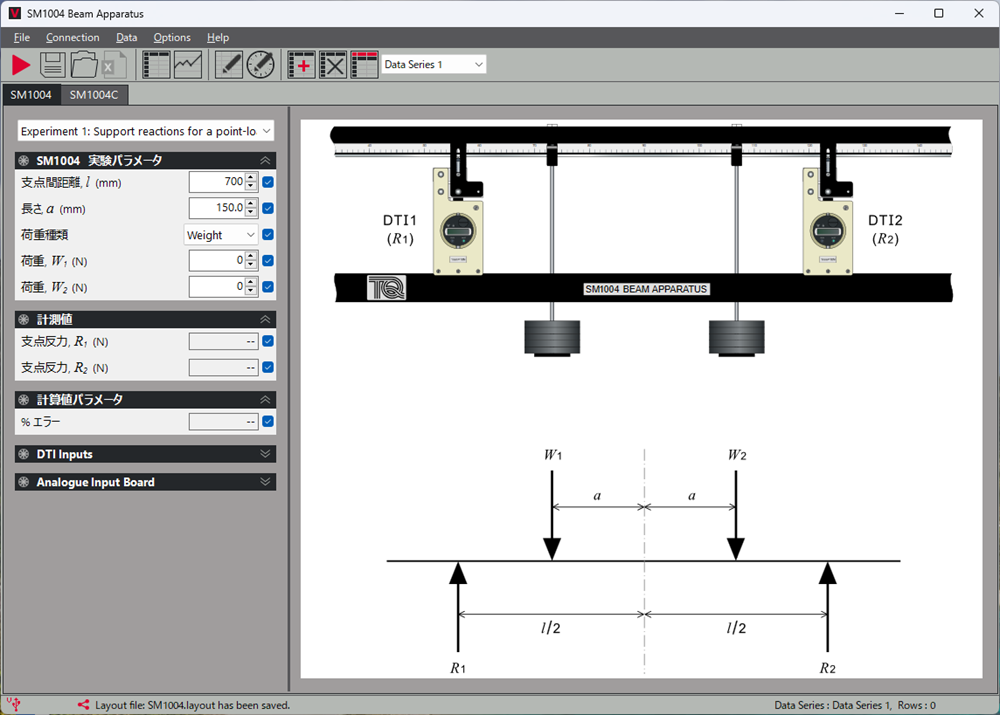

VDAS-B ソフト参考画面（別売）
実験1 単純梁の支点反力実験 |

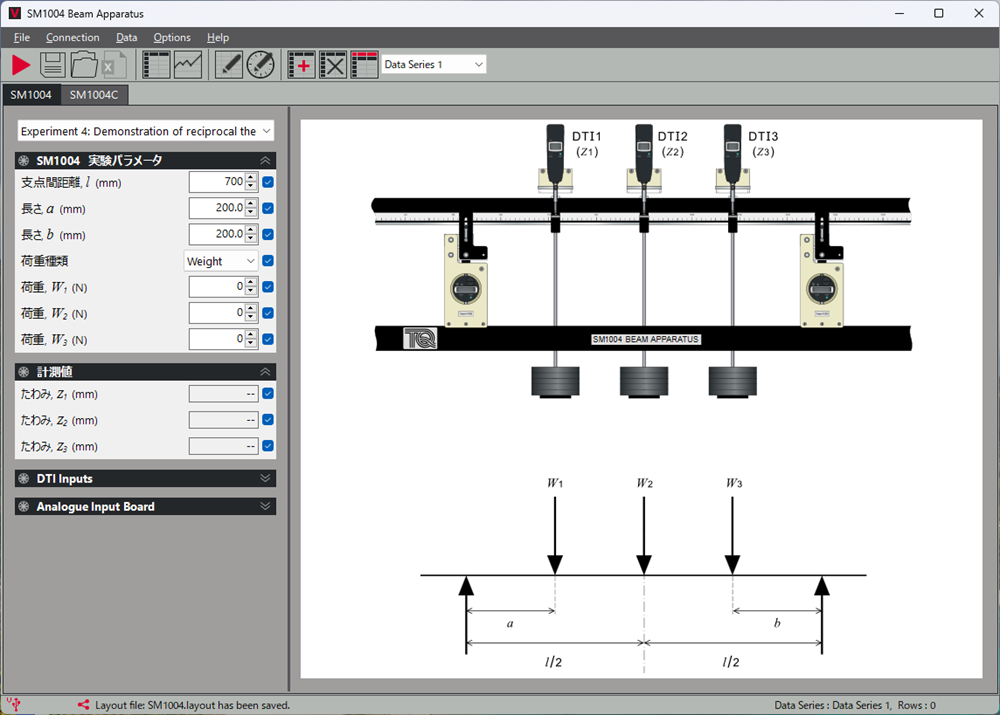

VDAS-B ソフト参考画面（別売）
実験4 相反作用の定理を実証実験 |
| |
|
| |
|
 |
 |
| VDAS-B インターフェース（別売） |

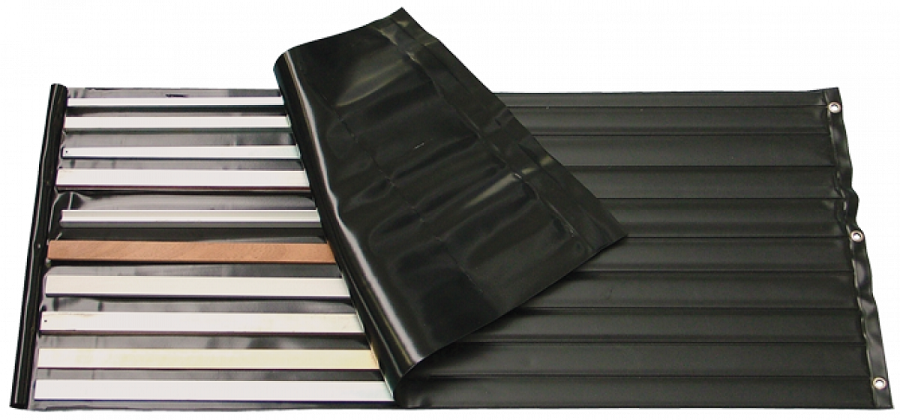

SM1004a 追加試験片セット（別売） |
| |
|
| |
|
 |
 |

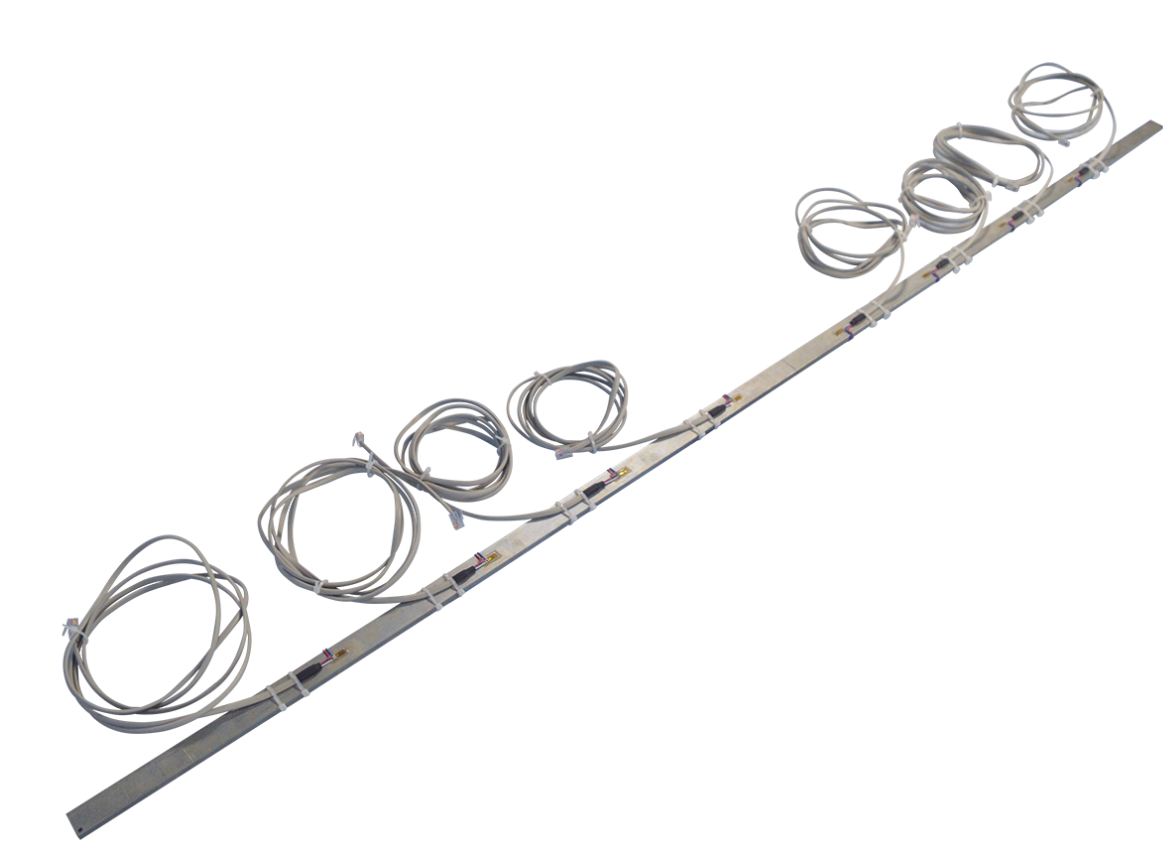

| SM1004C ひずみゲージ付き試験片（別売） |

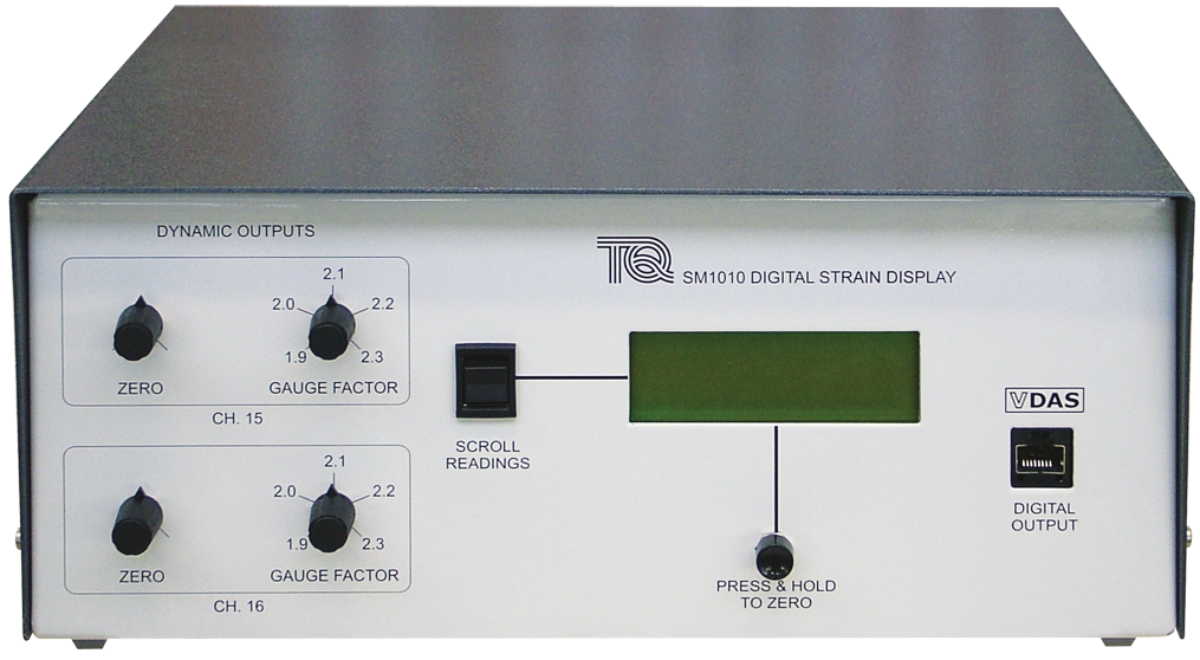

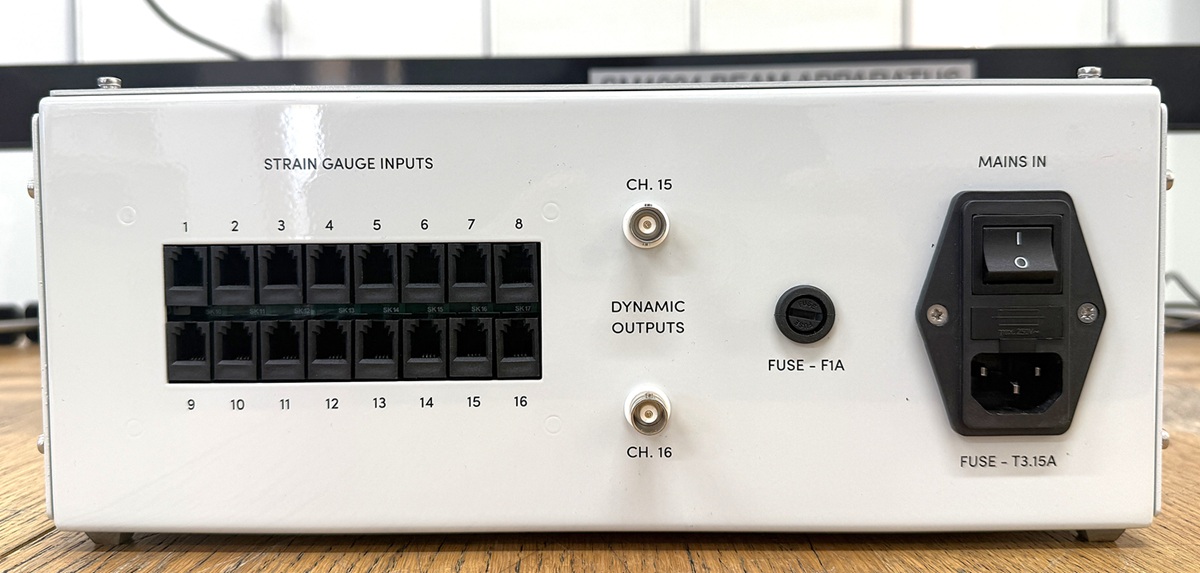

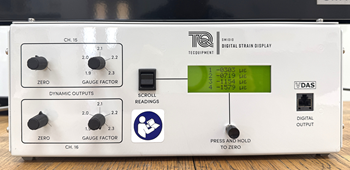

SM1010 ひずみ表示器（別売） |
|
| |
|
 |
 |

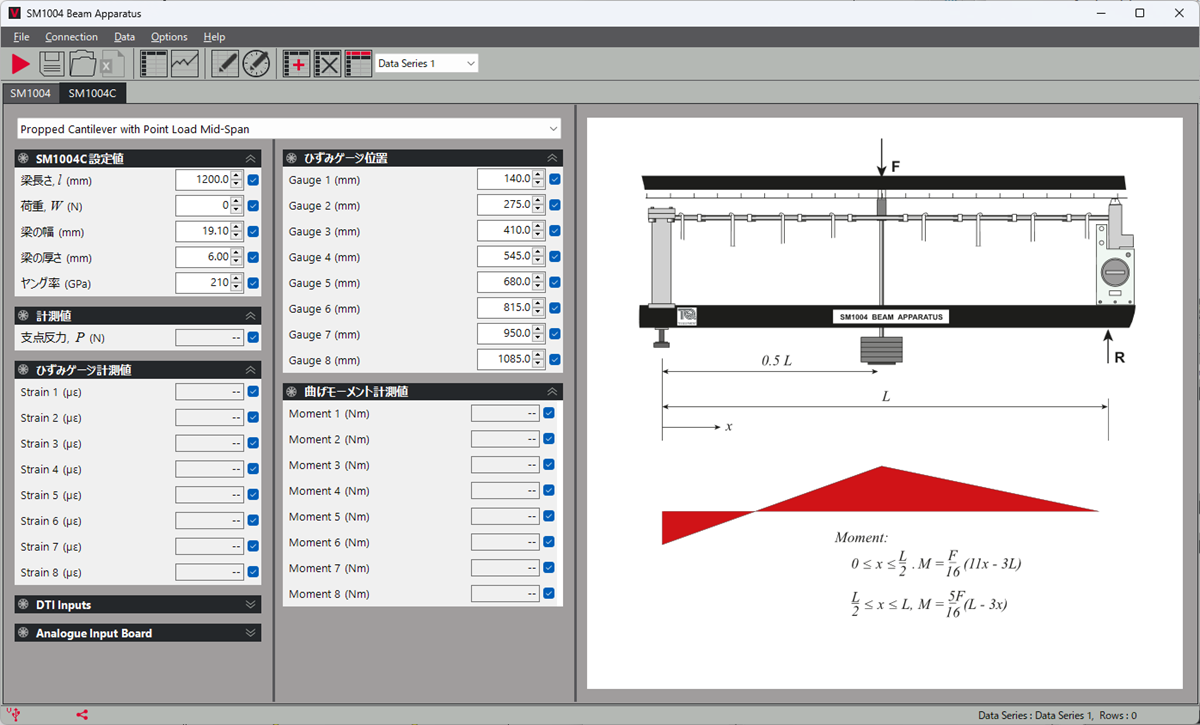

VDAS-B ソフト参考画面（別売）
SM1004Cを使用した実験3 支点付き片持ち梁実験 |

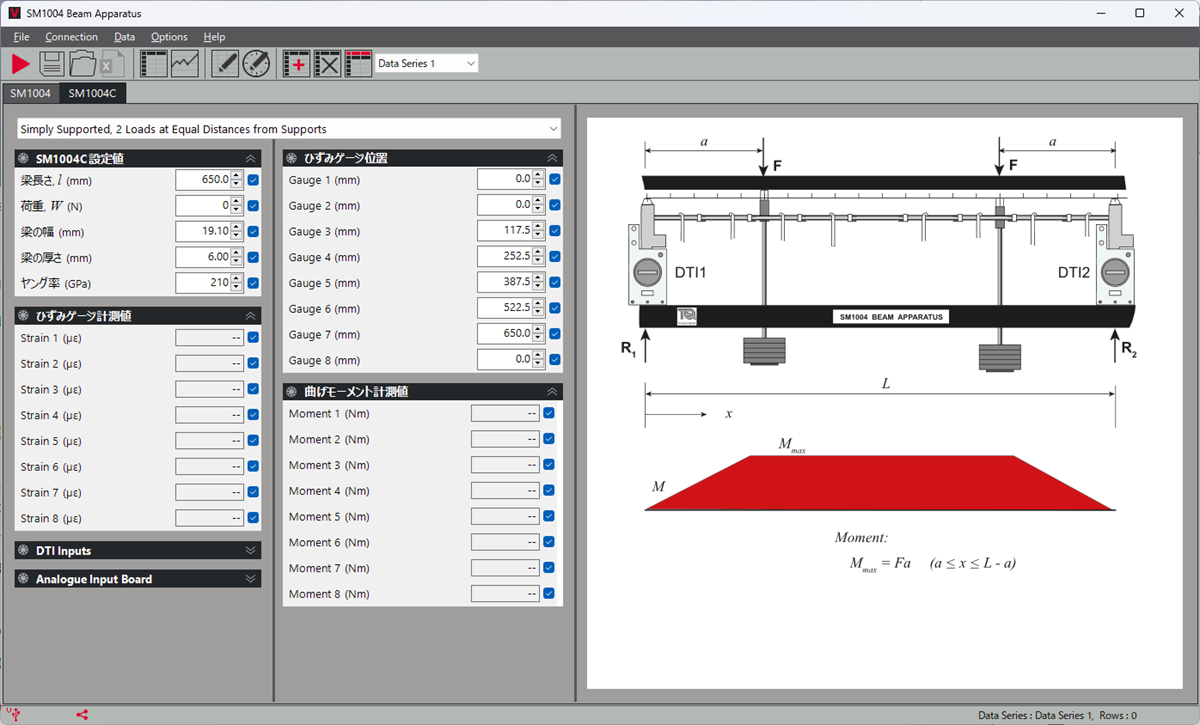

VDAS-B ソフト参考画面（別売）
SM1004Cを使用した実験6 単純支持梁実験 |
| |
|
| |
|
 |

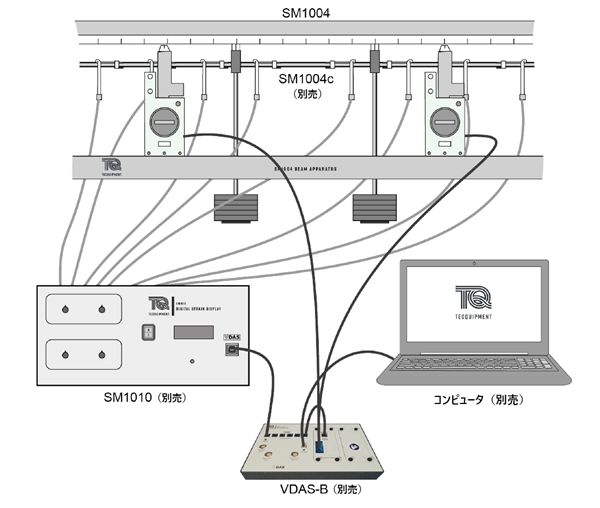

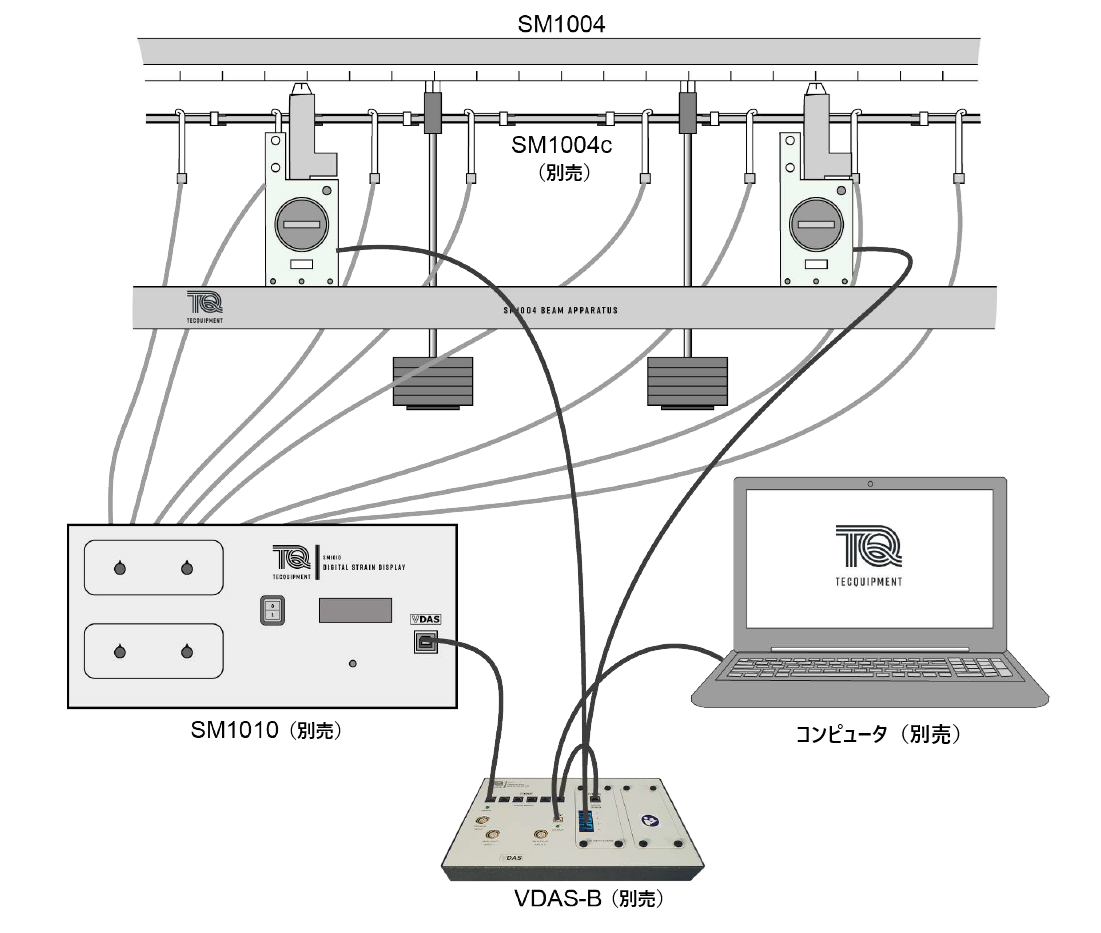

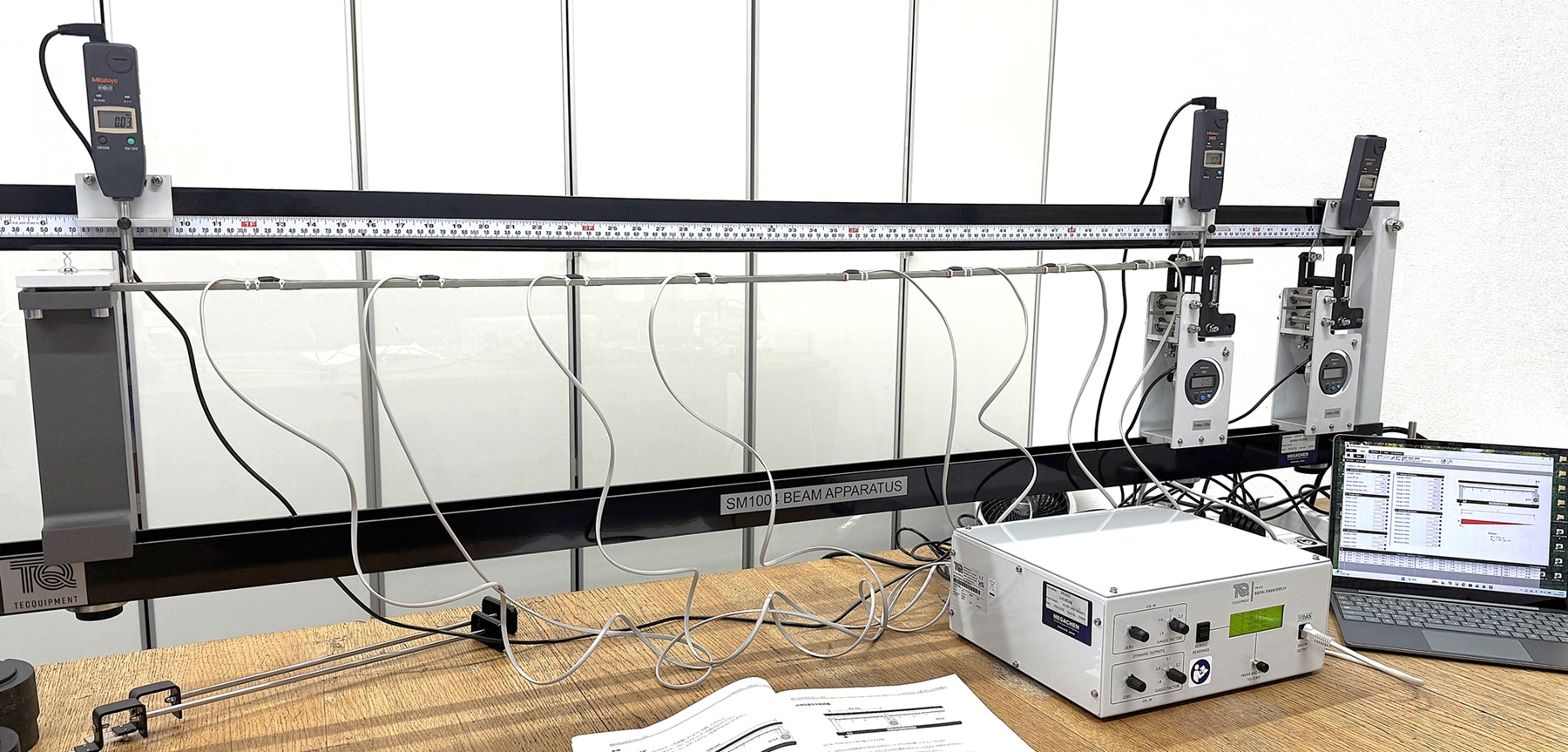

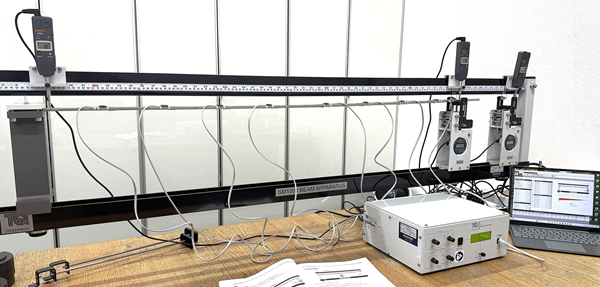

SM1004C ひずみゲージ付き試験片を使用した実験 接続参考図
SM1004の他、別売りのVDAS-B, SM1004C, SM1010, コンピュータが含まれています |
| クリックすると画像が拡大 |
| |
|
| |
|
| |
|
| SM1004 代表的な実験例 |
| |
|
 |
 |
 |
 |
| 実験1 単純梁の支点反力実験 |
実験2 単純梁のたわみ（異なる素材）実験 |
| |
|
| |
|
 |
 |
 |
 |
| 実験3 曲げ理論の検証とヤング係数算出実験 |
実験4 相反作用の定理を実証実験 |
| |
|
| |
|
 |
 |
 |
 |
| 実験5 たわみの影響線実験 |
実験6 連続梁実験 |
| |
|
| |
|
 |
 |
 |
 |
| 実験7 中央支柱付き単純支持梁実験 |
実験8 片持ち梁のたわみ実験 |
| |
|
| |
|
 |
 |
 |
 |
| 実験9 片持ち梁（他端支柱）の理論実験 |
実験10 片持ち梁（他端弾性支柱）ヤング係数算出実験 |
|
| |
| |
| |
|
