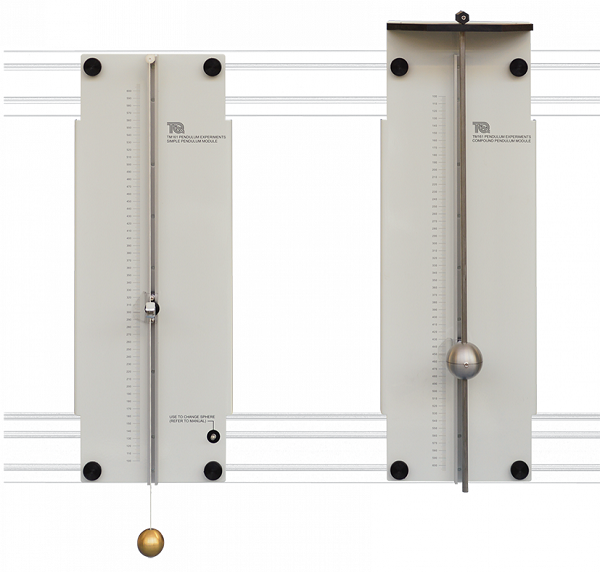

| TM161 参考写真 クリックすると画像が拡大します |
| |
| |
単振り子、複合振り子、ケーターの可逆振り子の実験セットで、TM160テストフレーム（別売）に取り付けて実験を行います。
ナイロンコードで吊り下げられた球体の振動周期を計測し、各寸法と慣性モーメントから理論周期を算出して実験値と比較します。
ケーターの可逆振り子実験では、実験で得られた振り子周期から重力加速度（g）を算出します。
|
| |
| |
| TM161 仕様 |
|
鋼棒
|
：長さ170mm、直径φ6mm、37g
|
真鍮製球体
|
：半径18.5mm 80g（インサート付）
|
複合振り子
|
：ナイフエッジブロックx2個（各78g） |
|
ステンレス鋼球 半径25mm 500g
|
|
ステンレス鋼棒 直径8mm 長さ636mm 250g
|
|
円盤重り 73g |
|
 |
| |
| |
必須オプション（別売）
|
| 自由振動テストフレーム |
TM160 |
|
| |

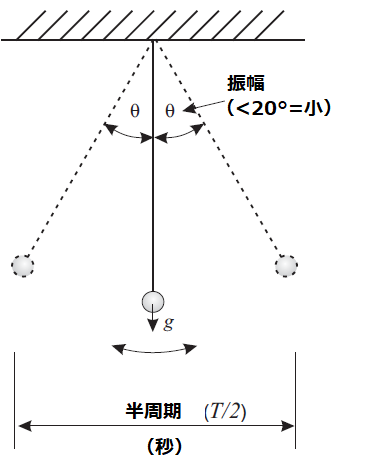

単振り子実験参考図 |
|
| |
| |
 |
 |

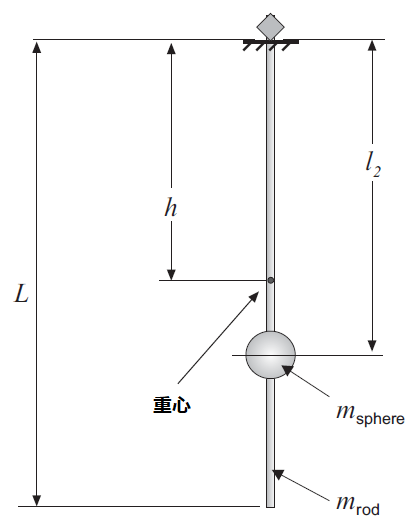

| 複合振り子実験参考図 |

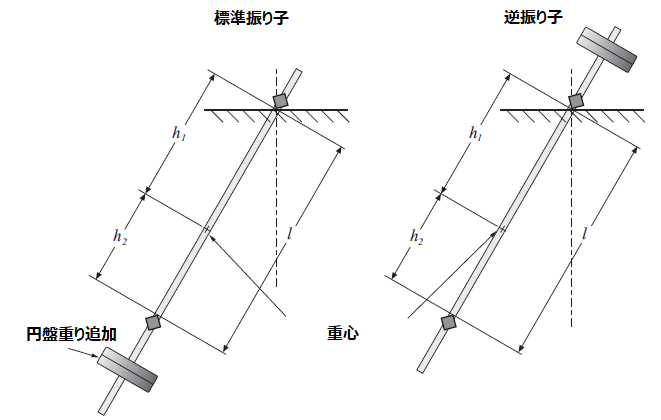

ケーター可逆振り子実験参考図 |
|
| |
