 TM1002

静・動バランス実験装置
TecQuipment社 機械理論実験装置サイトへ



TM1002実験装置 参考写真 クリックすると画像が拡大します

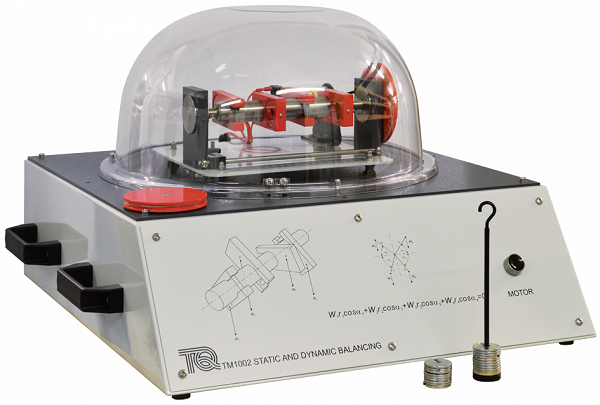

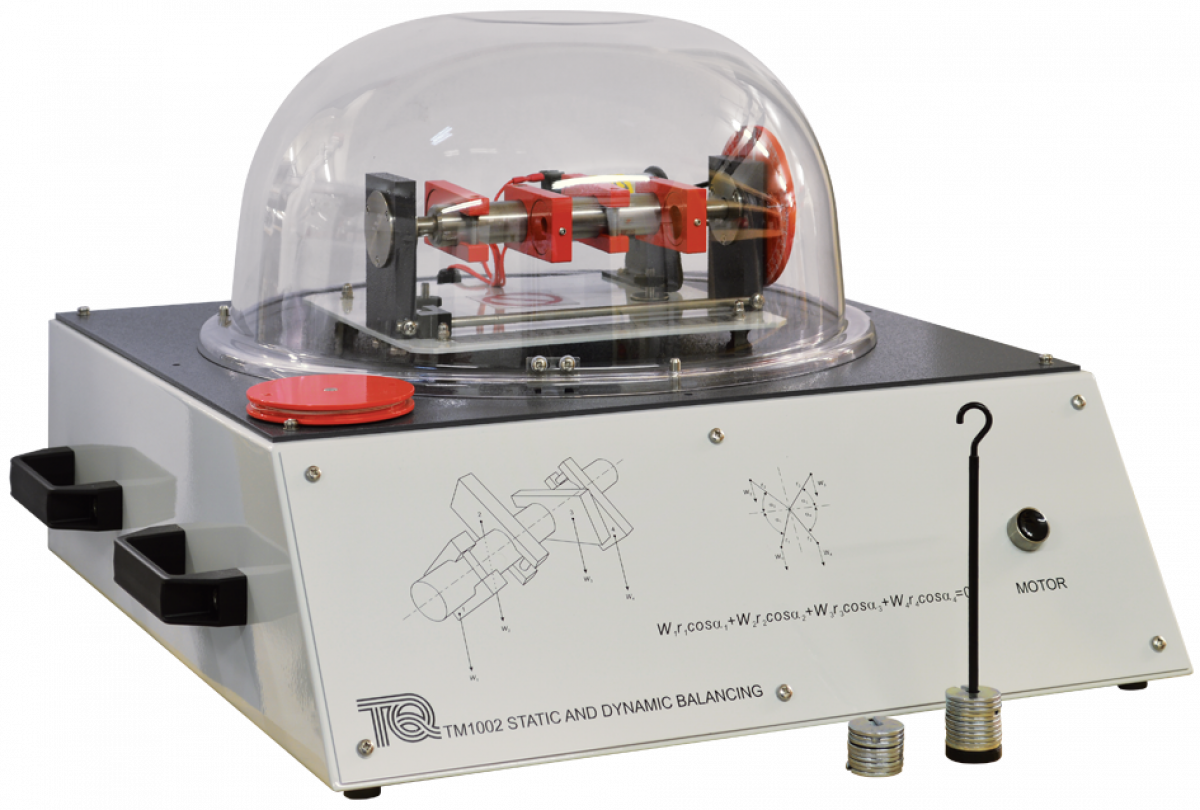

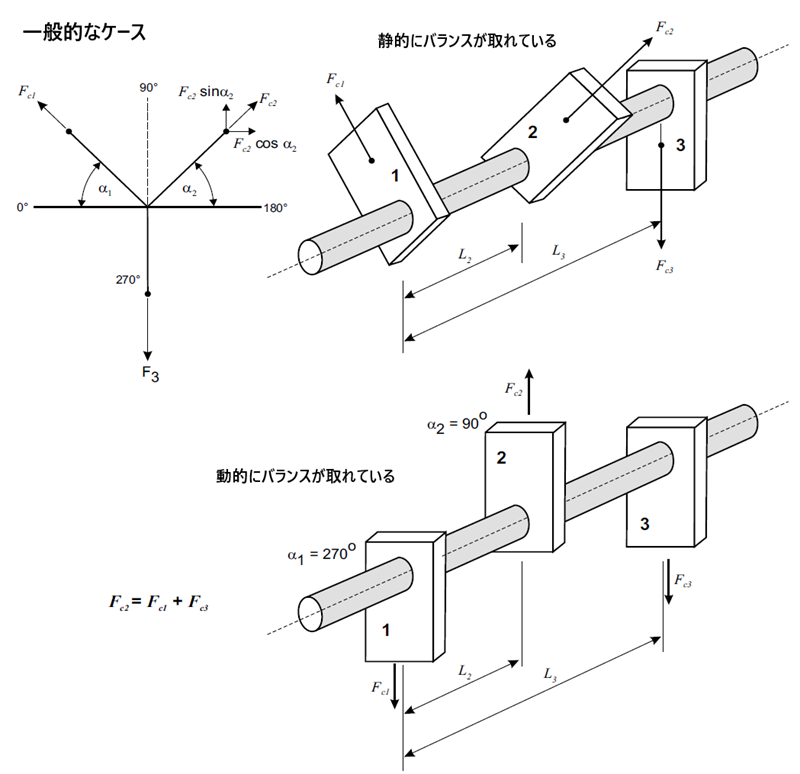

回転体における、静バランスと動バランスを実験する卓上型装置です。

軸受けに保持された鋼製シャフトに4つのバランスブロックがセットされており、電気モータとベルトがシャフトを回転します。

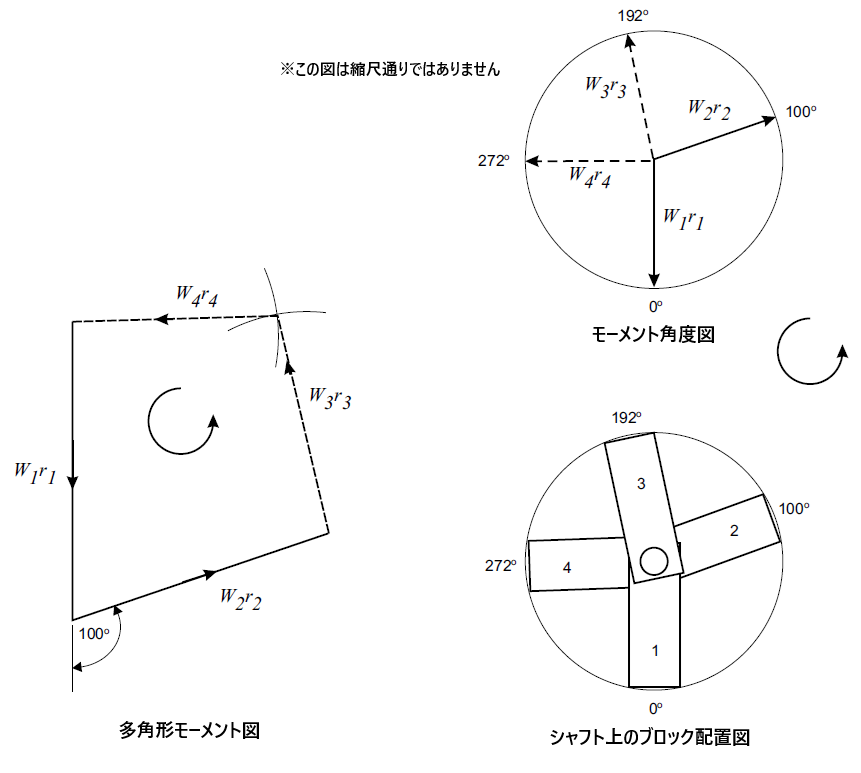

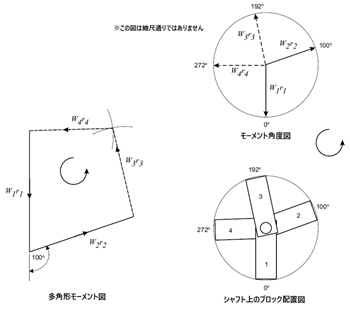

4個のバランスブロックは同じ質量ですが、先端の取り外し可能な円形インサートとブロックの位置と角度を変更することで、異なる質量とモーメントのブロックを作成できます。セットされたシャフトモーメントは、付属のプーリと重りを利用して正確に計測できます。

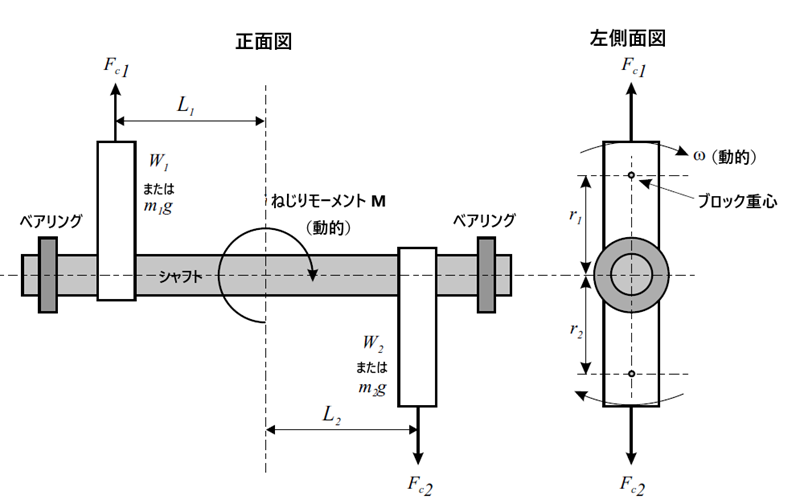

回転時の不釣り合いを4つのゴムマウントの振動から確認し、どの角度位置でも静的バランスであることを再度確認します。

透明保護カバーにはインターロック機構が備わっており、カバーを空けると回転は停止します。



TM1002 仕様
寸法 :W600 x D600 x H360 mm
質量 :約18kg
電源 :AC100V 1A 50/60Hz
騒音 :70dB以下
付属品 :実験要領書

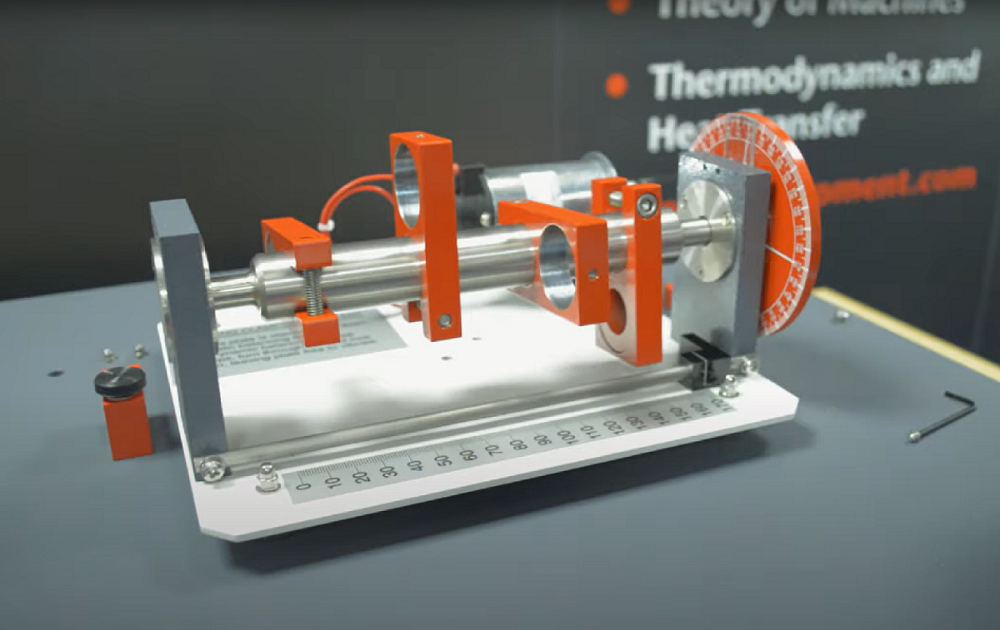

バランスブロックx4個組付け状態
(円形インサート取除き)

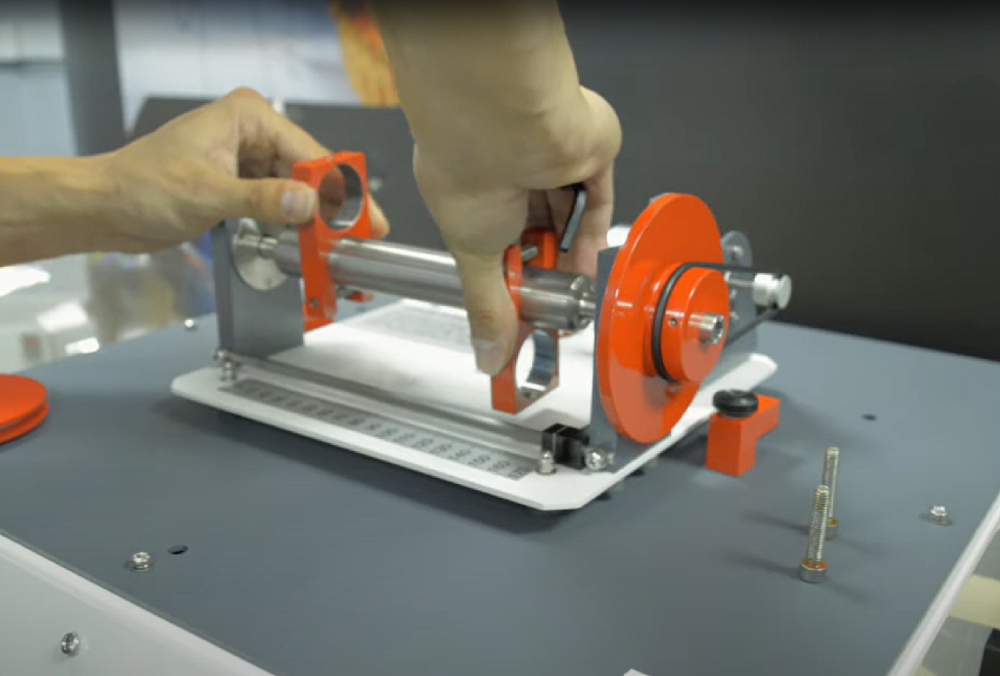

ブロックx2個組付け状態
(円形インサート取除き)

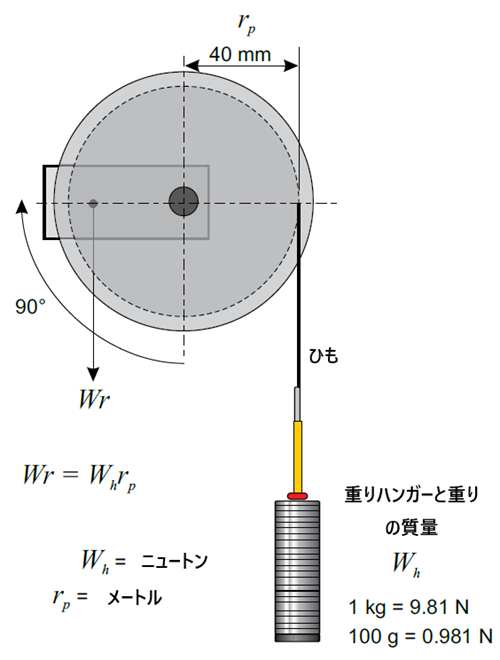

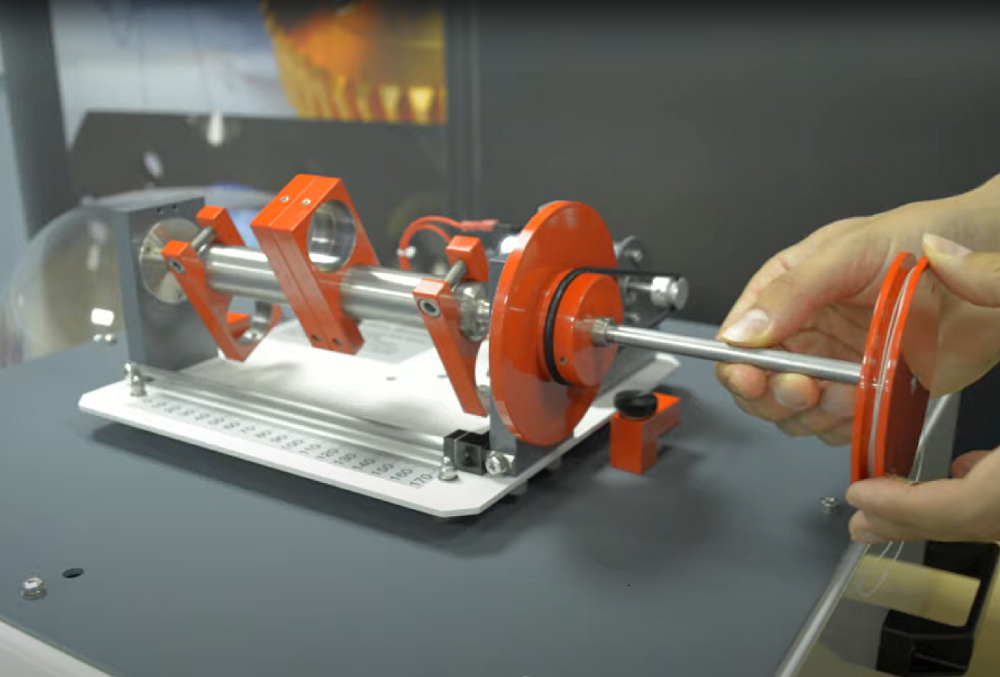

付属プーリと重りを使用して
シャフトの回転モーメント計測
クリックすると画像が拡大します




参考動画(英語版)
