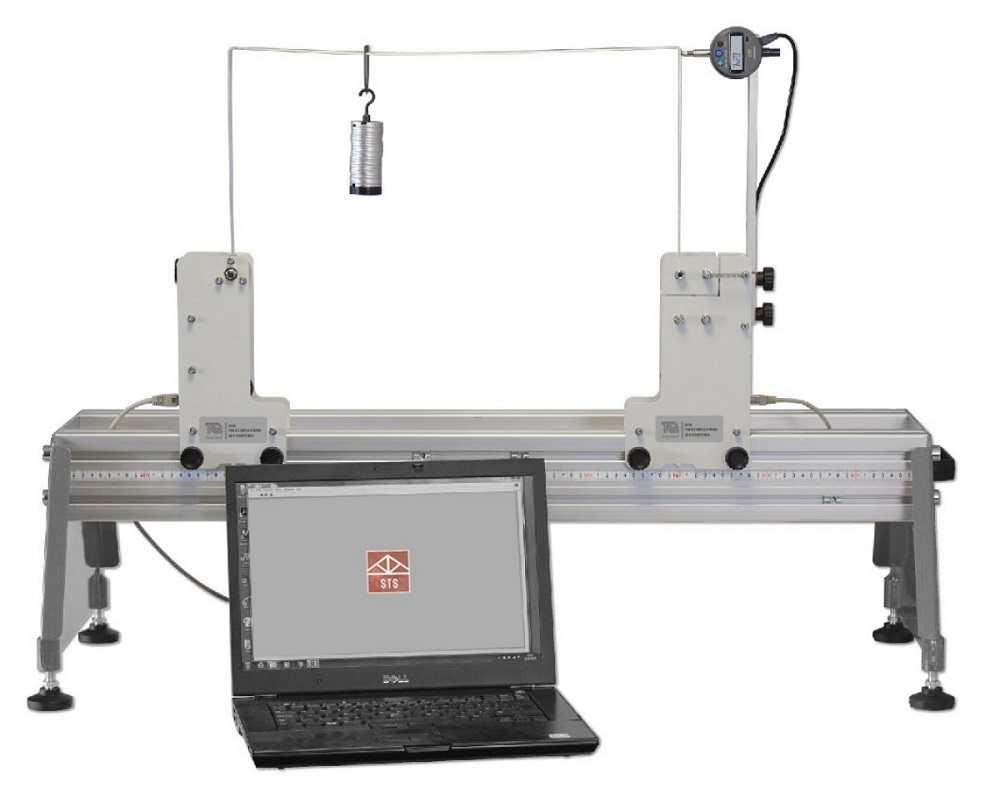

STS18参考写真 クリックで画像拡大
※上記写真には別売のSTS1ベースユニットとPCが含まれています
|
| |
|
アルミ製門型ラーメン構造に集中荷重をかけ、水平反力とモーメント、たわみを計測し理論値と比較検証します。
装置には一様断面と非一様断面、2種類の門型ラーメンが付属されており、比較実験を行うことができます。
STSベースユニット（別売）に付属されるVDASソフトウェアが水平方向のたわみ（mm）、A点のモーメント（Nm）、D点の水平反力（N）をリアルタイム表示します。また、VDASソフトウェアでは試験片の断面寸法やヤング係数、荷重を変えたシミュレーション実験が行えます。実験には、STSベースユニット（別売）とコンピュータ（別売）が必要です。 |
| |
| |
 |
 |

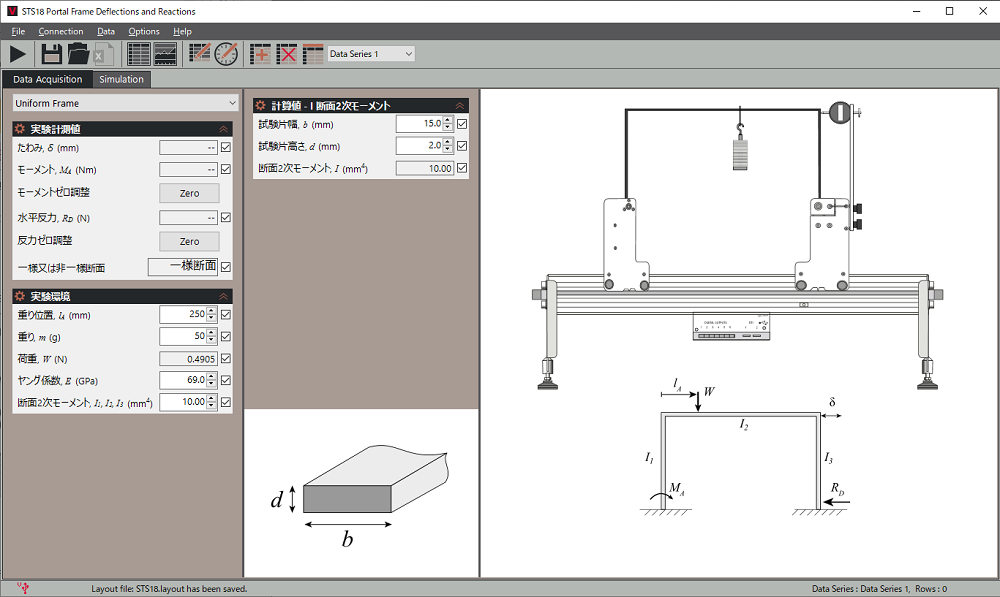

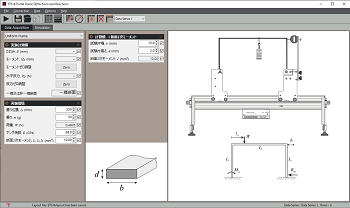

| 水平反力とモーメント、たわみ計測（実験例） |

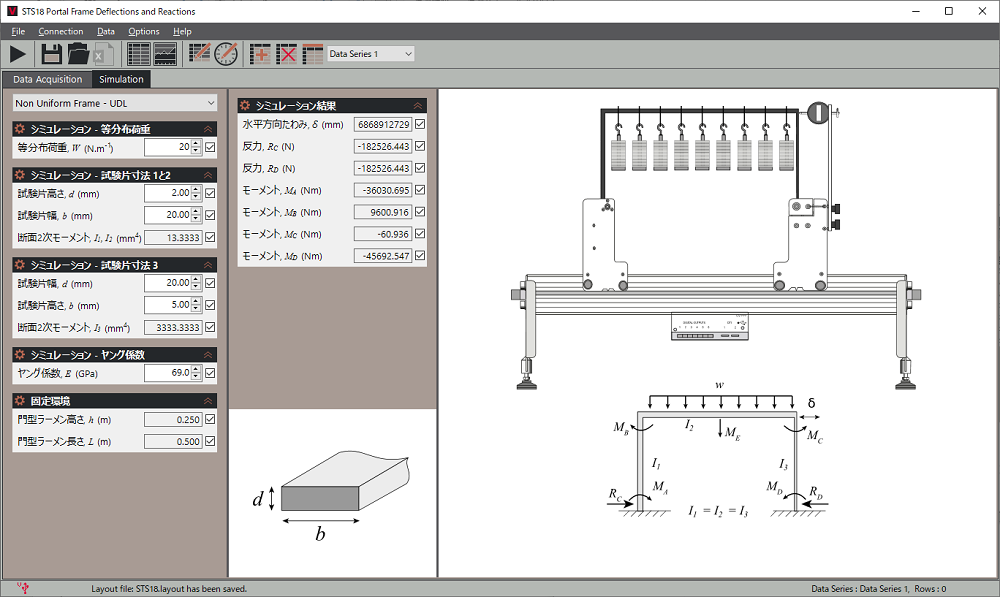

等分布荷重UDL（シミュレーション例）
断面寸法やヤング係数、荷重を変更 |
| VDASソフト（別売 STS1に付属）参考画面 |
| VDASソフトウェアは無料で最新版をダウンロードできます |
| |
| |
| STS18 仕様 |
|
|
試験片
一様断面
非一様断面
たわみ表示機
付属品
寸法・重量
|
：アルミ製 門型ラーメン（2種類）
高さ250ｍｍ、幅500mm
：3辺断面 15x2 mm
：2辺断面 15x2mm、1辺 15x1.5mm
：2個、最小表示 0.01mm
：重りハンガー3本、重り20gx25枚
実験要領書
：W660 x D100 x H320mm 約6Kg
|
|
| |
| |
| 必須オプション（別売）※実験には必ず必要です。 |
| STS1 |
STSベースユニット |
寸法 ：W1062xD420xH295mm 重量：約16kg
付属品：PCインターフェース、VDASソフトウェア付属
|
| |
| 推奨オプション（別売） |
| VDAS-elab |
リモート実験システム |
| 離れた場所にいる学生と、実験室での実験をリアルタイムにつなぐ包括的なICTソリューションです |
|
