トランスミッションカットモデル
実際の自動車や建機、産業機器等のカットモデルで、カット加工から仕上げ、展示用架台の制作、モータによる作動やLED点灯等によるライトアップを行います。


特注製作品も受付中
カットモデル素材は、新品や中古品、ご支給品又は弊社購入等、ご要望の素材をご相談下さい。
ご要望に応じた製品のカット加工、仕上げ(塗装やメッキ処理)、架台制作を承ります。


規格モデルは参考写真です
下記規格モデルの素材種類や形状等は、予告なしに変更される場合がございます。
基本的仕様は同等品の素材を使用しますが、形状変更によるカット位置等が変わる場合がありますので予めご了承下さい。



クリックすると画像が拡大します。


クリックすると画像が拡大します。

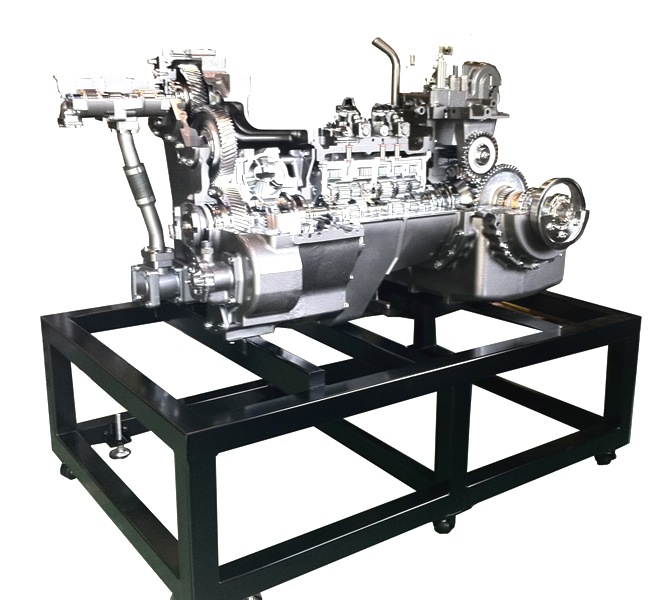

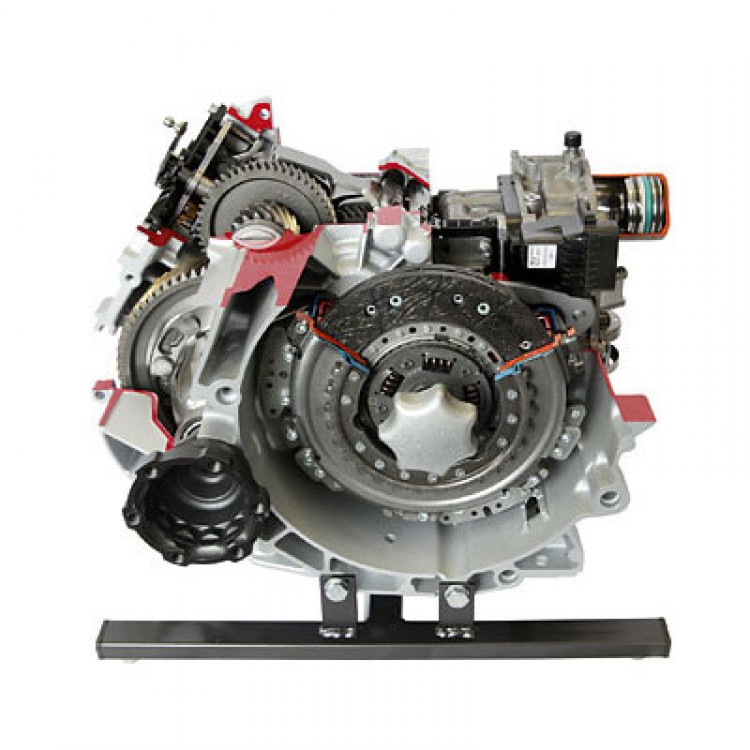

品番:1328

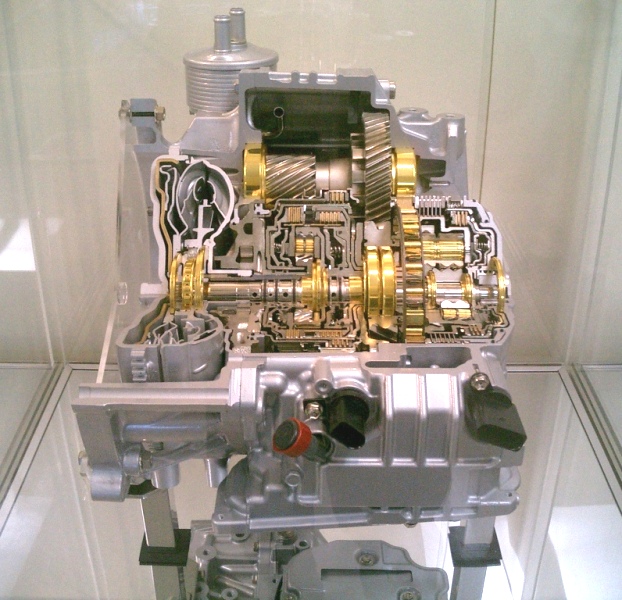

7速ダイレクトシフトトランスミッション(DSG)カットモデル

VW製、7速+R、乾式クラッチ、オイルポンプ
寸法:W700xD600xH600mm 約40kg

使用される素材種類は、写真と異なる場合がございます。

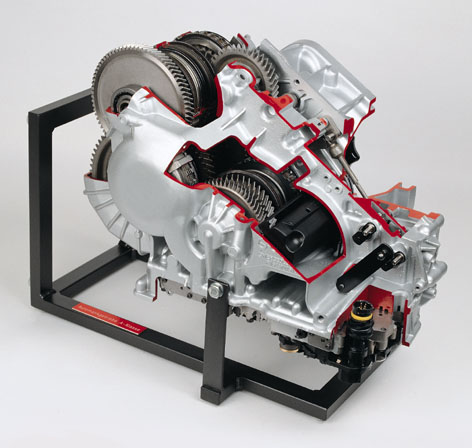

品番:1260

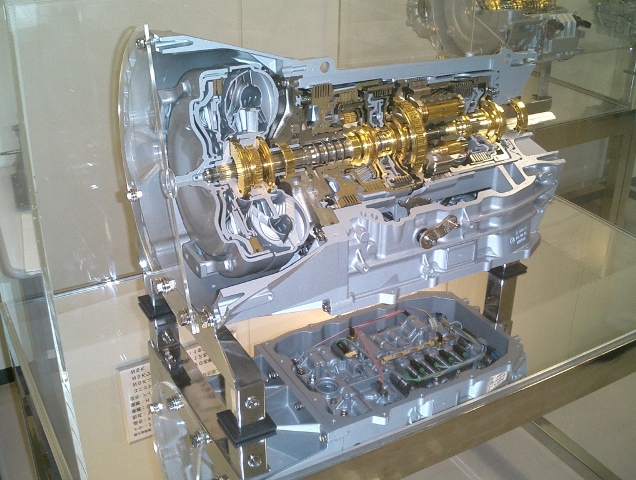

5速オートマチックトランスミッションカットモデル

FF車、前進5速+R
寸法:W600xD700xH600mm 約40kg

使用される素材種類は、写真と異なる場合がございます。

クリックすると画像が拡大します。

クリックすると画像が拡大します。

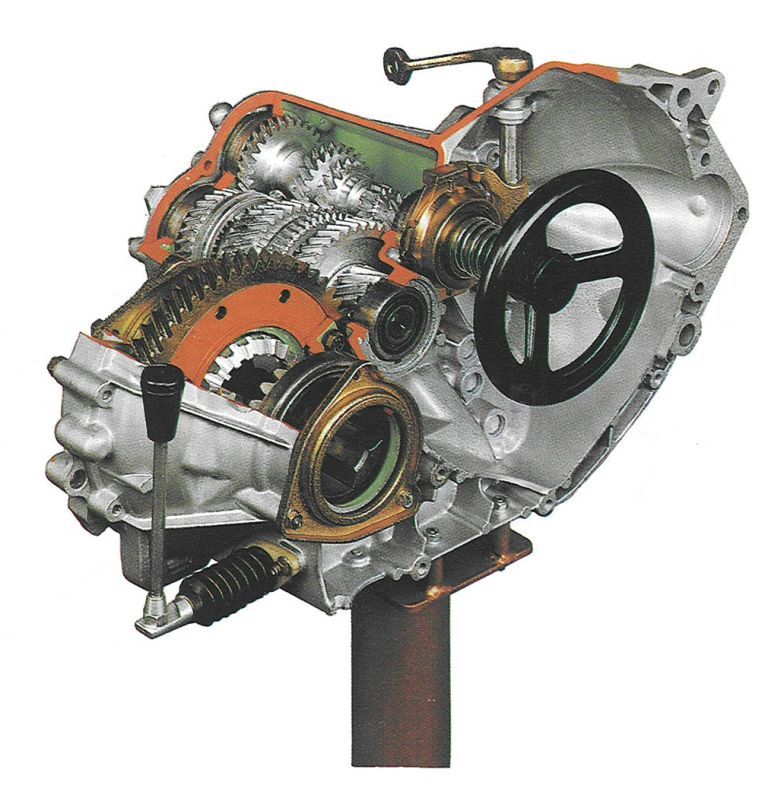

品番:11005
5速マニュアルトランスミッションカットモデル

FF車、M/T、前進5速+R、ディファレンシャル付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W600xD600xH600mm 約30kg

使用される素材種類は、写真と異なる場合がございます。

品番:11020
4速マニュアルトランスミッションカットモデル

FR車、M/T、前進4速+R、クラッチ付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W900xD600xH500mm 約45kg

使用される素材種類は、写真と異なる場合がございます。

クリックすると画像が拡大します。

クリックすると画像が拡大します。

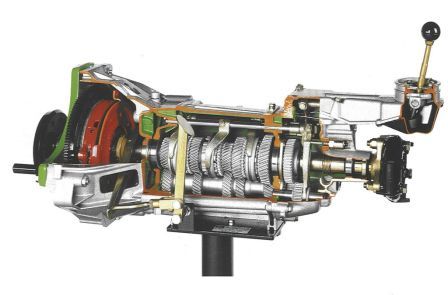

品番:11030
5速マニュアルトランスミッションカットモデル

FR車、M/T、前進5速+R、クラッチ付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W950xD600xH500mm 約50kg

使用される素材種類は、写真と異なる場合がございます。

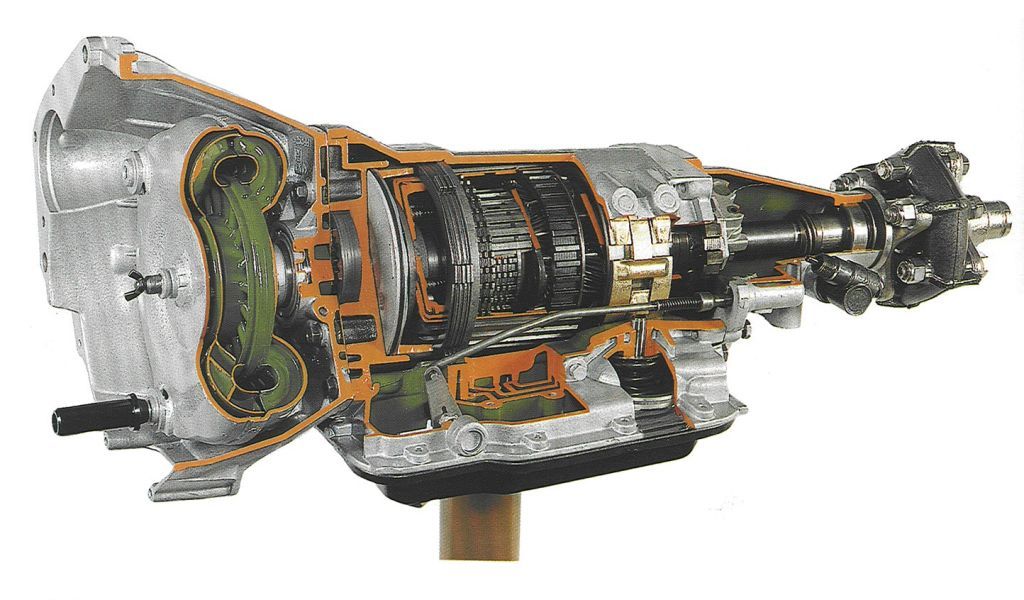

品番:11040
3速オートマチックトランスミッションカットモデル

FR車、A/T、前進3速+R、トルクコンバーター付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W1000xD650xH700mm 約70kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します。

クリックすると画像が拡大します。

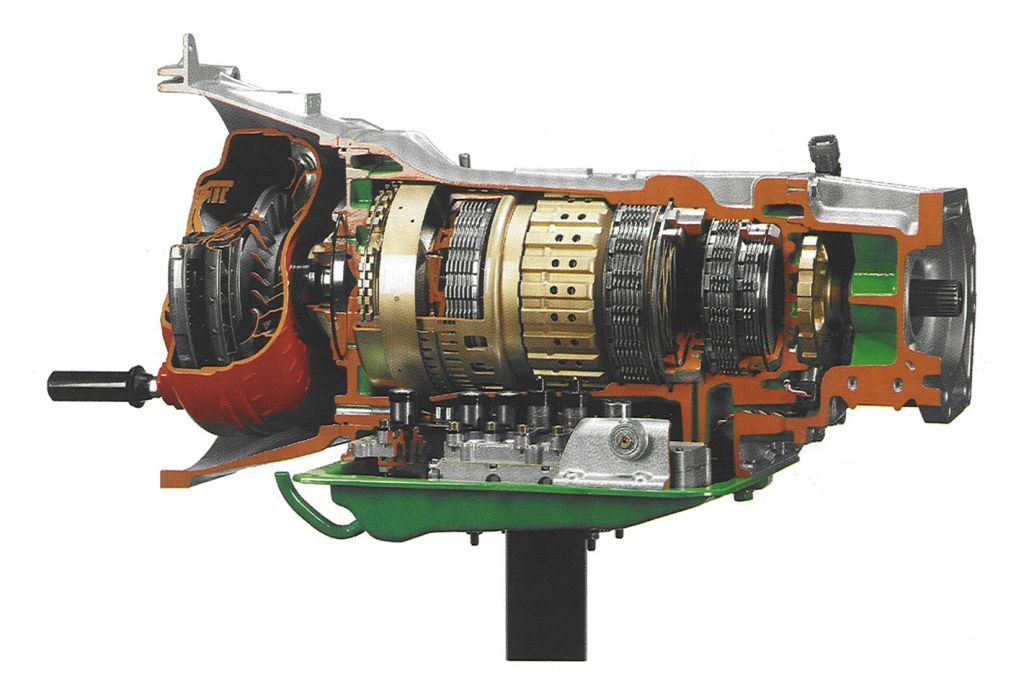

品番:11042
5速オートマチックトランスミッションカットモデル

FR車、前進5速+R、トルクコンバーター付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W950xD600xH500mm 約60kg
使用される素材種類は、写真と異なる場合がございます。

品番:11063/6M(7M)

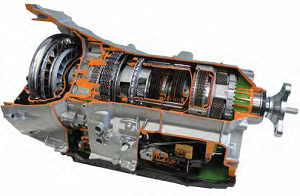

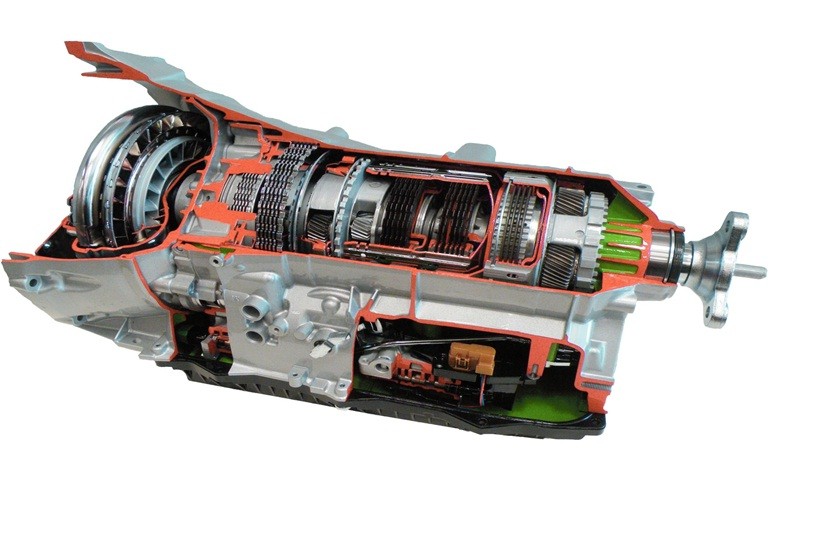

6速(又は7速)オートマチックトランスミッションカットモデル

トルクコンバーターとロックアップクラッチ付き
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W900xD500xH700mm 約80kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します。

クリックすると画像が拡大します。

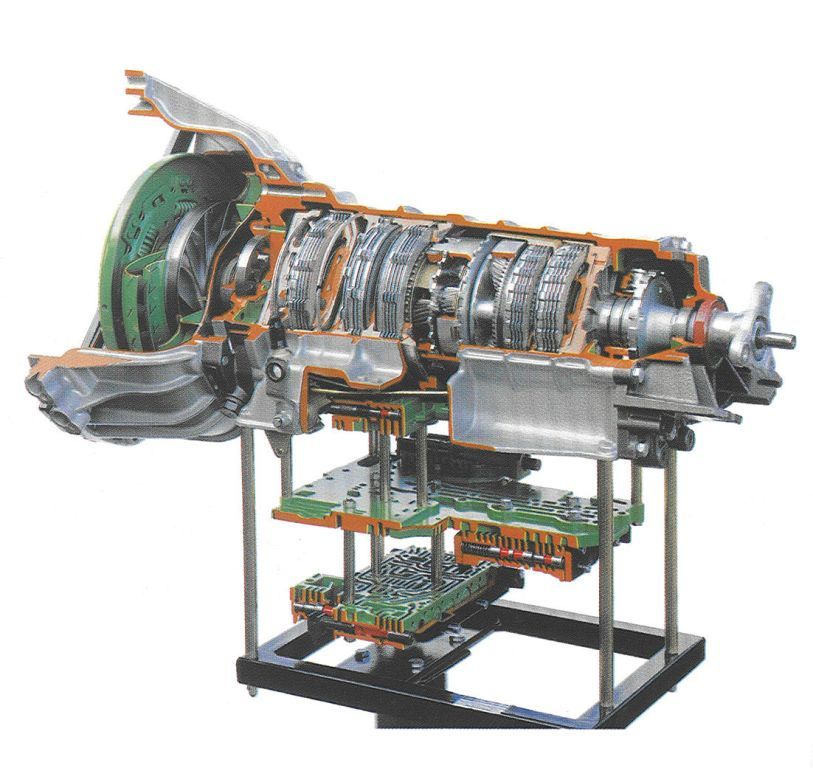

品番:11060
4速オートマチックトランスミッションカットモデル

FR車、前進4速+R、トルクコンバーター付
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W900xD600xH1000mm 約60kg

使用される素材種類は、写真と異なる場合がございます。

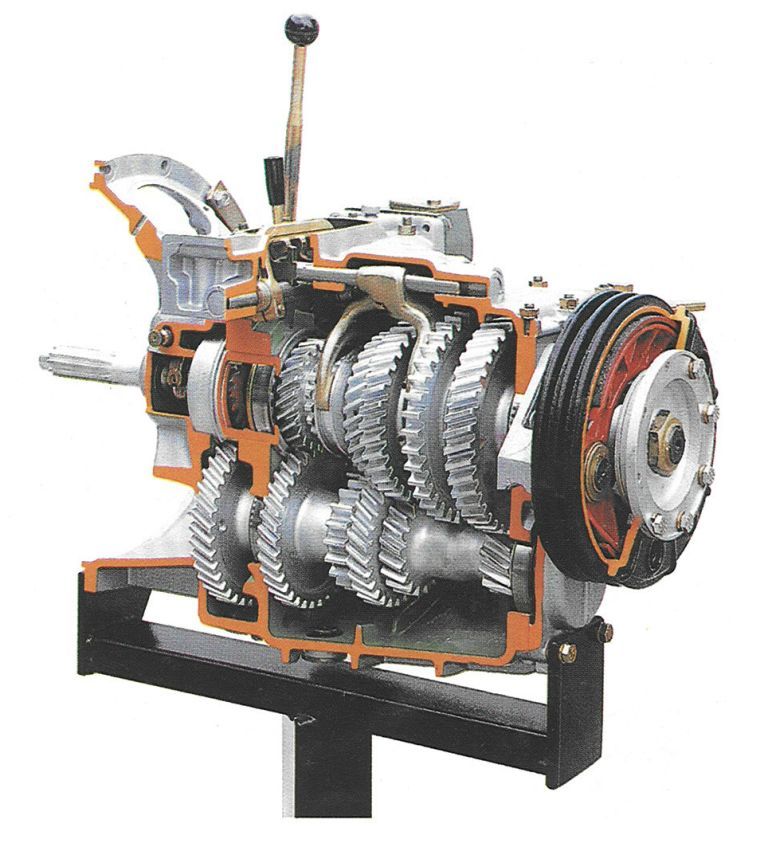

品番:11080
センターブレーキ付マニュアルトランスミッションカットモデル

大型車用
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W800xD800xH1400mm 約150kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します。

クリックすると画像が拡大します。

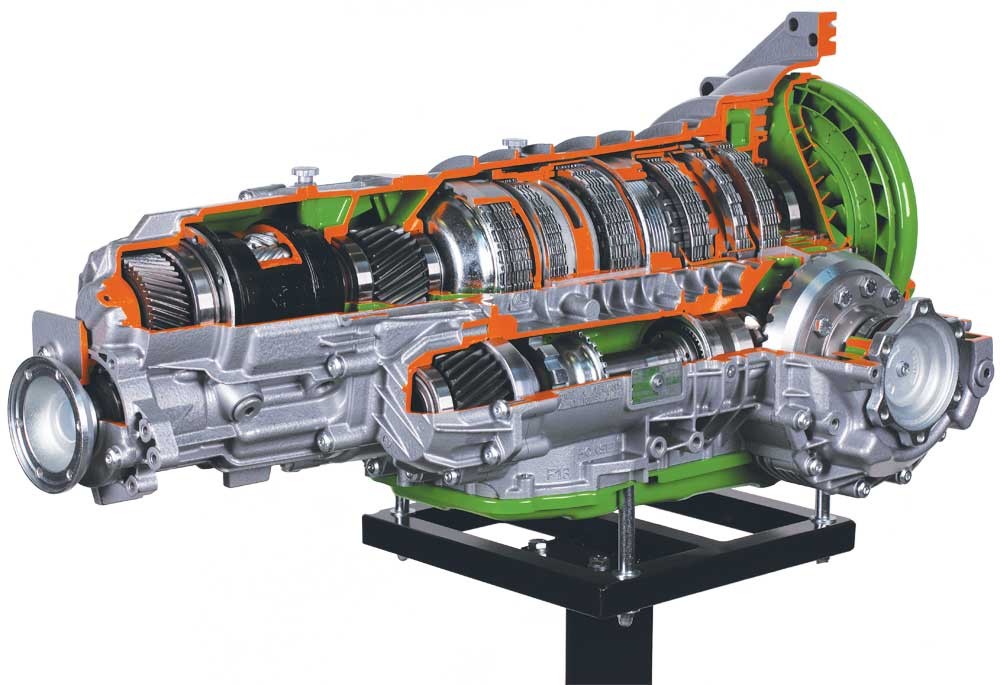

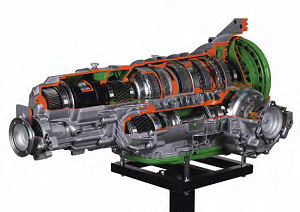

品番:11061M
ZF 5HPオートマチックトランスミッションカットモデル

4WD、前進5速+R、トルクコンバーター付、
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W950xD600xH500mm 約60kg
使用される素材種類は、写真と異なる場合がございます。

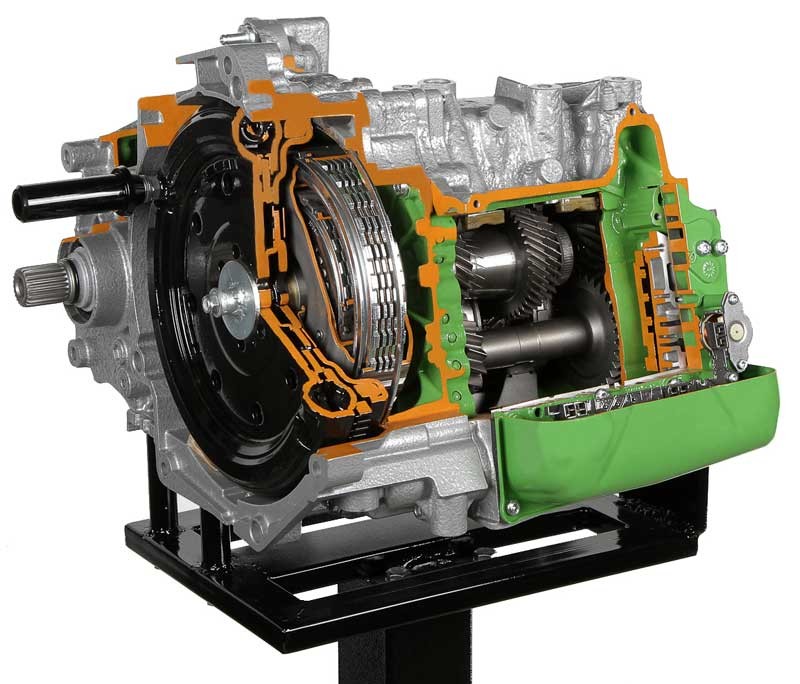

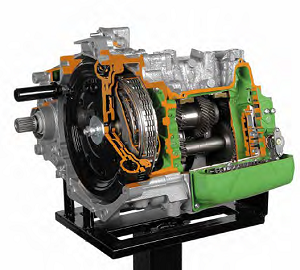

品番:11064M
DSG ダイレクトシフト式トランスミッションカットモデル

ダブルクラッチギアボックス、2つのメインシャフト(奇数ギヤと偶数ギヤ用)
各軸は、同軸クラッチ1つに挿入される。
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W800xD400xH700mm 約60kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します。

クリックすると画像が拡大します。

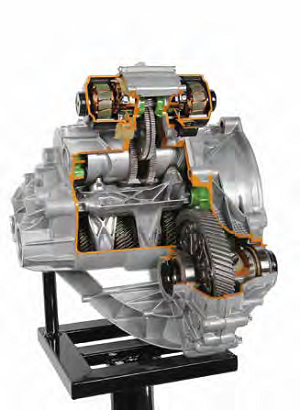

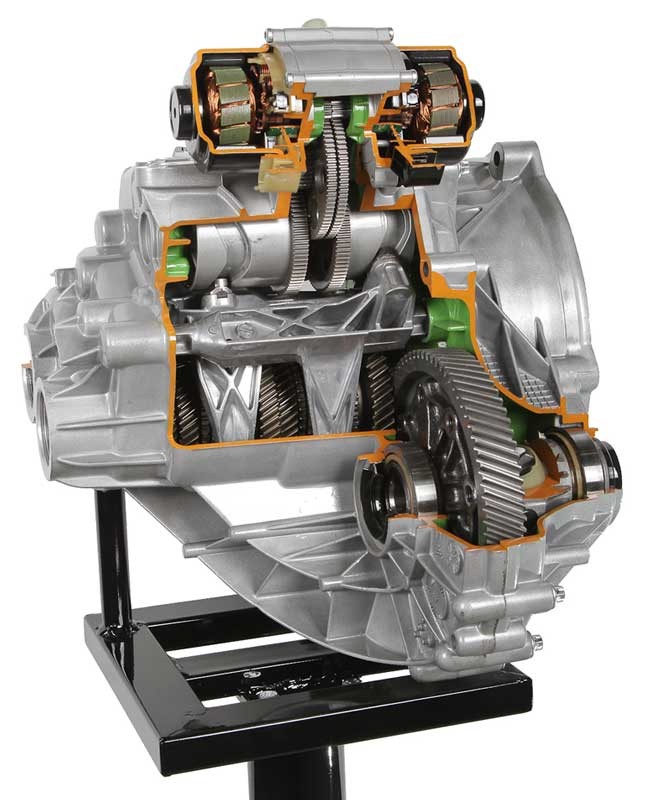

品番:11066M
ROBOTISED TIP-TRONICトランスミッションカットモデル

電気制御されたマニュアルトランスミッション
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W600xD500xH800mm 約35kg
使用される素材種類は、写真と異なる場合がございます。

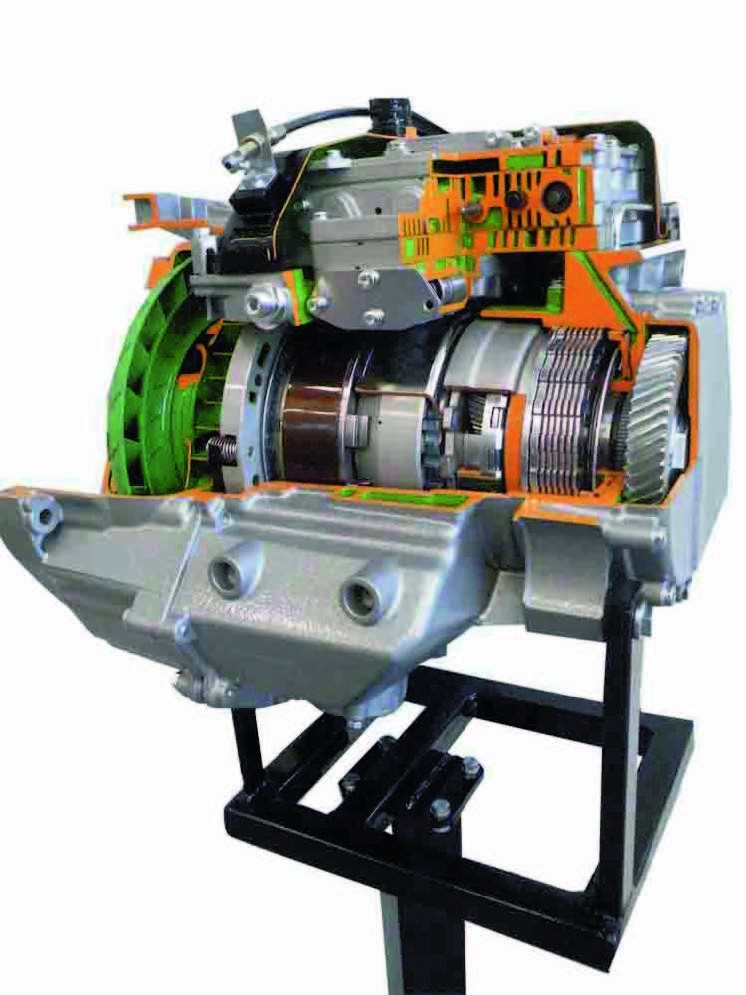

品番:11062M
FF4速オートマチックトランスミッションカットモデル

トルクコンバーターとフロントディファレンシャル付き、マルチディスククラッチ
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W500xD700xH700mm 約80kg

使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します。

クリックすると画像が拡大します。

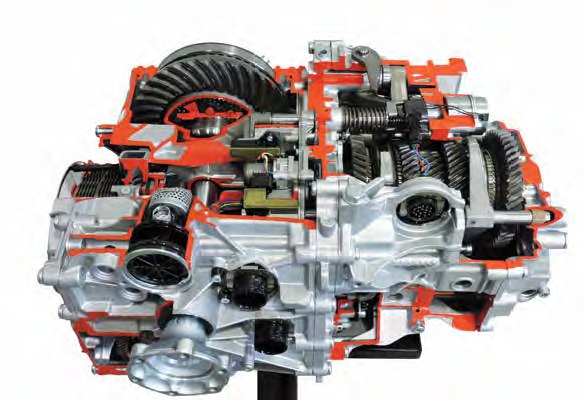

品番:11067M
デュアルクラッチ7速トランスミッションカットモデル

GETRAG、フェラーリ/ベンツ向け自動車に使用される
デュアルクラッチトランスミッション、セルフロックデフ付き
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W800xD800xH700mm 約140kg
使用される素材種類は、写真と異なる場合がございます。

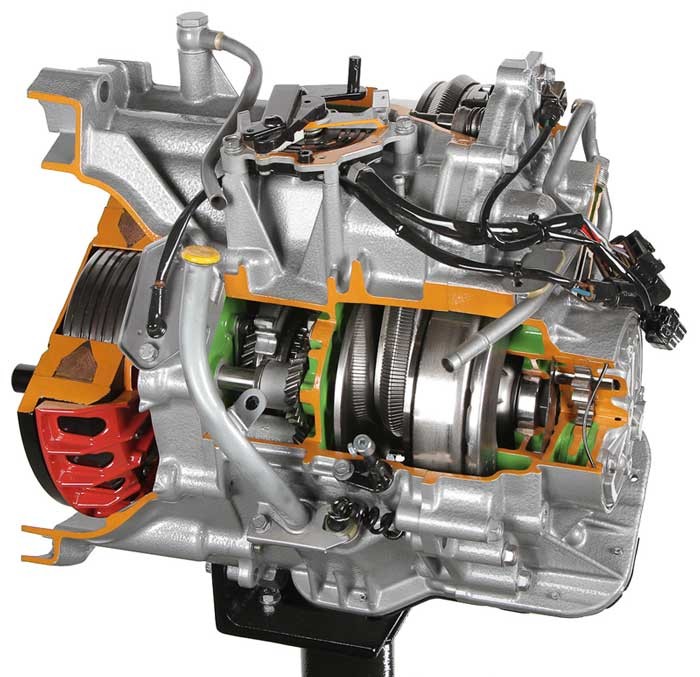

品番:11068M
CVTトランスミッションカットモデル

キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W600xD500xH800mm 約45kg

使用される素材種類は、写真と異なる場合がございます。



クリックすると画像が拡大します。

クリックすると画像が拡大します。

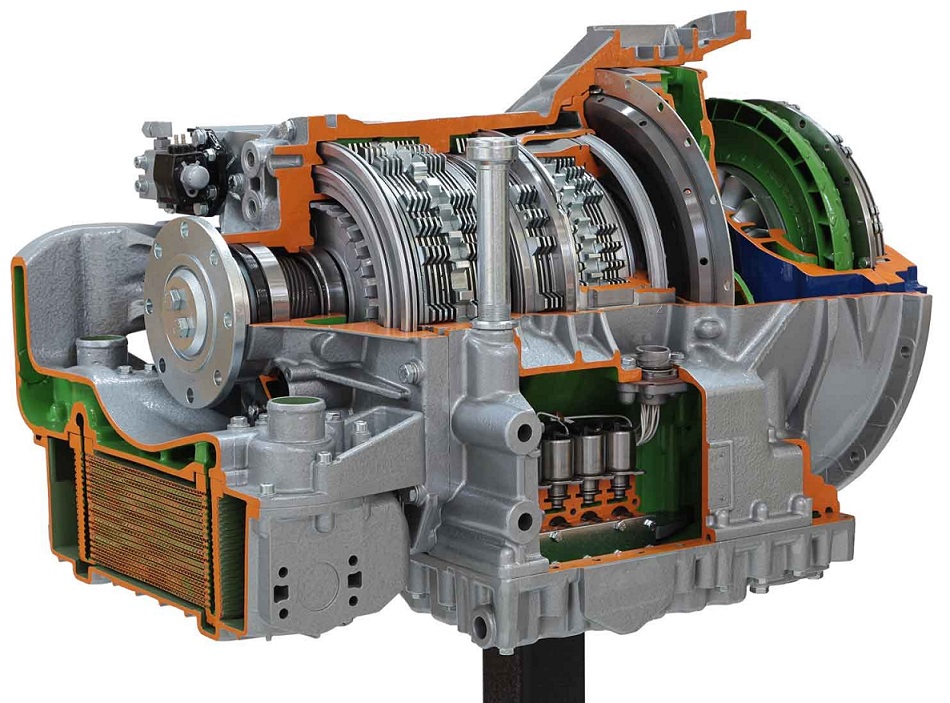

品番:11071M
大型トラック用オートマチックトランスミッションカットモデル

ZF 5HP、前進5速+R、ロックアップクラッチ付きトルクコンバータ
回転式マルチディスククラッチ、固定式マルチディスクブレーキ
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W1000xD700xH850mm 約295kg
使用される素材種類は、写真と異なる場合がございます。

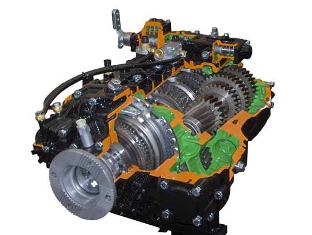

品番:11069M
ZF 16速オートマチックトランスミッションカットモデル

大型トラック用、ZF 16S ECOSPLITギアボックス
前進ギアx4、後進ギヤx2
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W900xD1100xH1300mm 約280kg

使用される素材種類は、写真と異なる場合がございます。


クリックすると画像が拡大します。

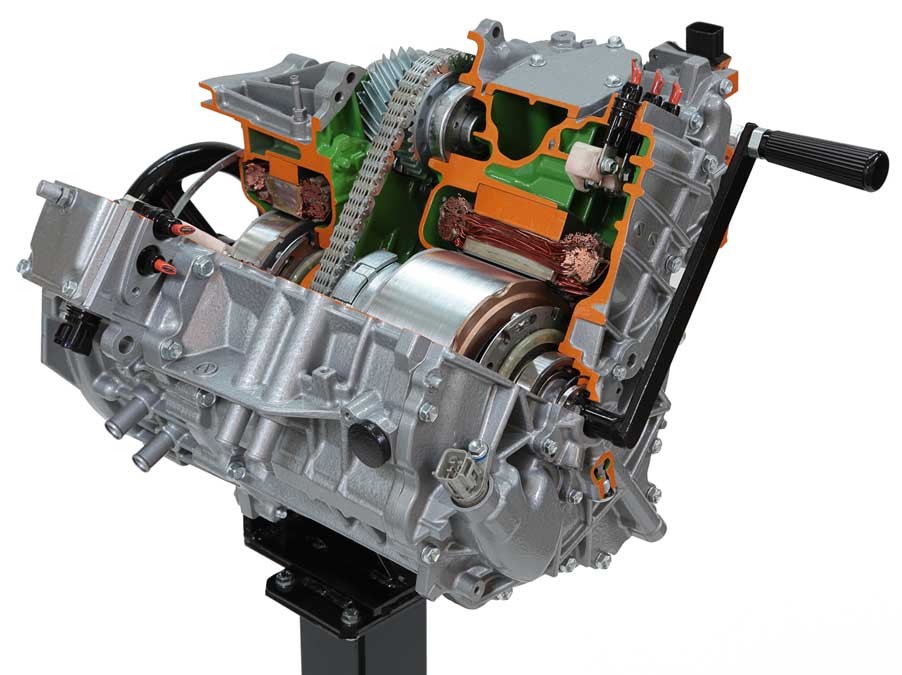

品番:11082M
ハイブリットトランスミッションカットモデル

モータとジェネレータ、動力分割機構
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W600xD700xH650mm 約100kg
使用される素材種類は、写真と異なる場合がございます。




クリックすると画像が拡大します。


クリックすると画像が拡大します。

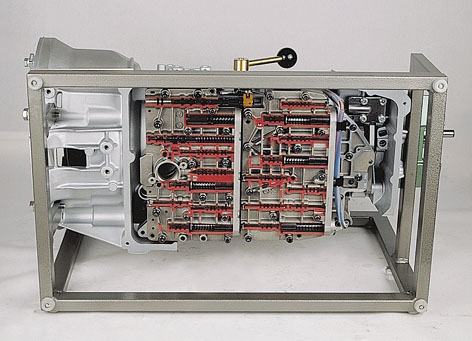

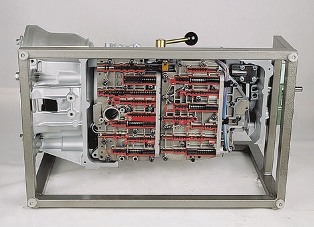

品番:1090

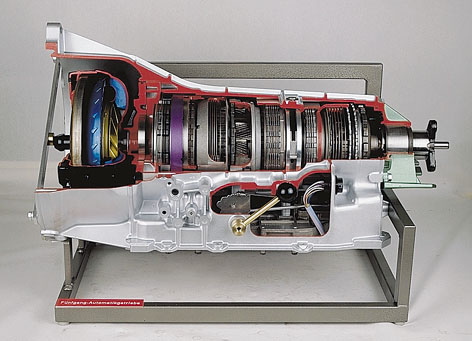

5速オートマチックトランスミッションカットモデル

FR車、前進5速+R、トルクコンバーター付
寸法:W900xD600xH600mm 約60kg




クリックすると画像が拡大します。


クリックすると画像が拡大します。

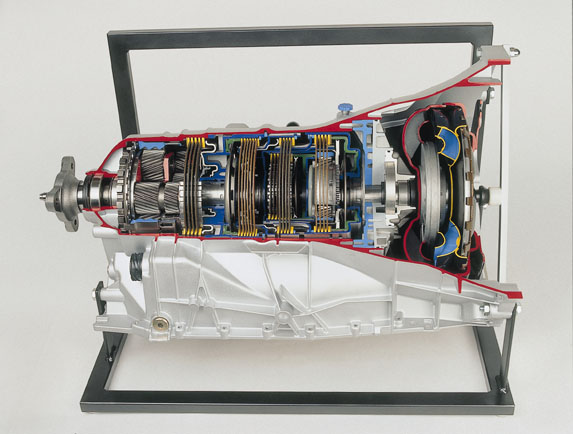

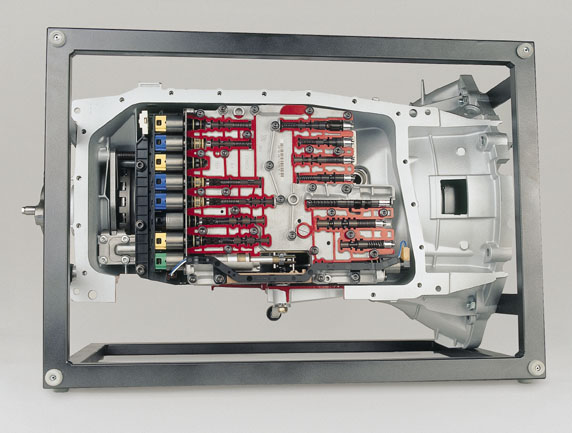

品番:1283
6速オートマチックトランスミッションカットモデル

FR車、前進6速+R、トルクコンバーター付
寸法:W900xD700xH700mm 約70kg

使用される素材種類は、写真と異なる場合がございます。




クリックすると画像が拡大します。

(当写真は電磁クラッチ式の物での製作例です)

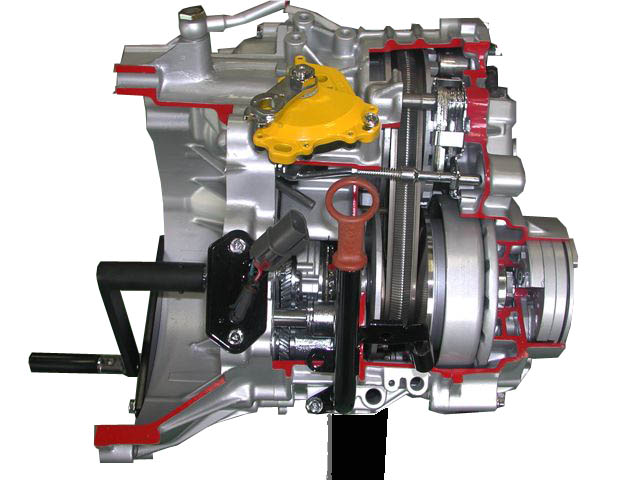

品番:1034CVT
CVTトランスミッションカットモデル

小型車、無断変速A/T(CVT)
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W500xD500xH1100mm 約50kg

使用される素材種類は、写真と異なる場合がございます。

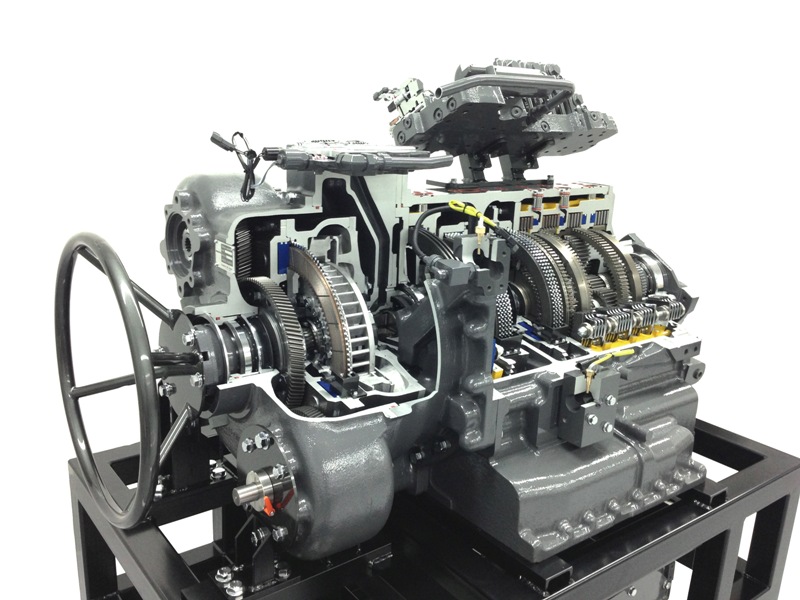

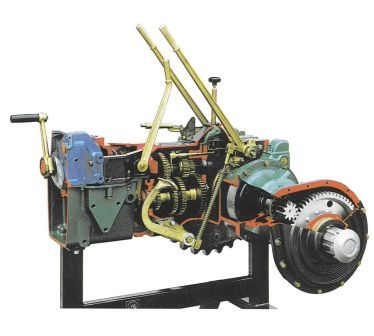

品番:8360M
トラクター用マニュアルトランスミッションカットモデル

クラッチユニット、ピニオンギヤーリングギヤ、ステアリングクラッチ
キャスター付き架台に搭載され、手動ハンドルにより作動できます。
寸法:W1400xD1250xH1500mm 約450kg

使用される素材種類は、写真と異なる場合がございます。



オーダー制作 (トランスミッション)

各種カットモデルのオーダー制作を承ります。
お客さまからの支給品(又は弊社でのご用意も可能)を利用してカット方法や仕上げ方法、展示台座形状等を弊社専門スタッフと共に決定致します。

モーターによる作動やLED照明によるライトアップ等さまざまな展示を実施致します。




クリックすると画像が拡大します。

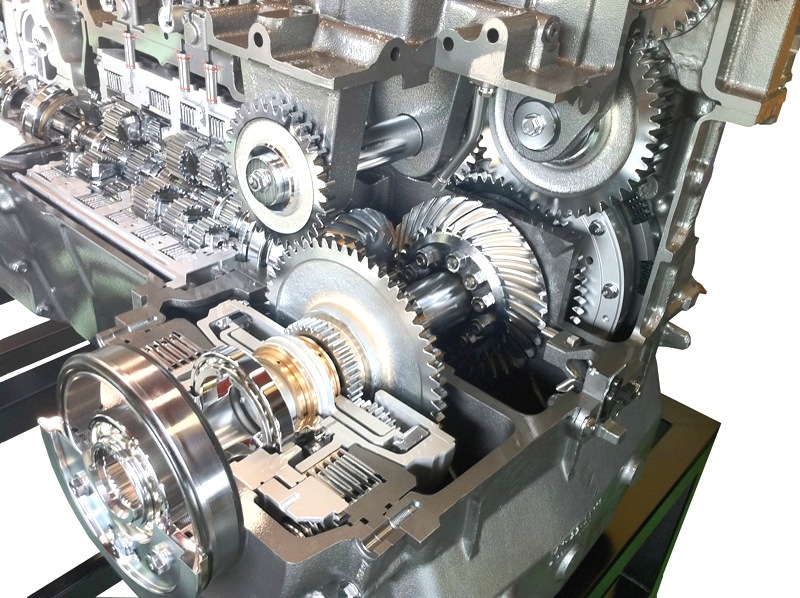

品番:特注品01
自動車オートマトランスミッションカットモデル
軸までカット加工、焼付塗装又はメッキ処理仕上げ、一部金メッキ仕上げ
下部鏡面板貼り、SUS鏡面仕上げ架台(キャスター付)、アクリルカバー付き





クリックすると画像が拡大します。

クリックすると画像が拡大します。
品番:特注品02
トヨタプリウスハイブリットカットモデル(電動式)

カット加工、焼付塗装又はメッキ処理仕上げ、
一部金メッキ仕上げ、鋼製架台(キャスター付)
電気モーター作動(タイマー付)、アクリルカバー付き



品番:特注品03
バイクオートマチックトランスミッションカットモデル

軸までカット加工、焼付塗装又はメッキ処理仕上げ、
鋼製台座(ゴム足付)、アクリル台座、ネームプレート表示。



クリックすると画像が拡大します。

品番:
特注品04
建機トランスミッションカットモデル

軸までカット加工、焼付塗装又はメッキ処理仕上げ
キャスター付鋼製架台(焼付け塗装仕上)


寸法:約W1700xD900xH1600mm 約1400kg

品番:特注品05
建機トランスミッションカットモデル

カット加工、焼付塗装又はメッキ処理仕上げ、
キャスター付き鋼製架台(焼付け塗装仕上)
手動ハンドル取付


寸法:約W1500xD900xH1600mm 約1200kg
