11002
ハイブリッドシステムカットモデル タイプ2
Hybrid System TOYOTA Prius - Type 2


 クリックすると画像が拡大します

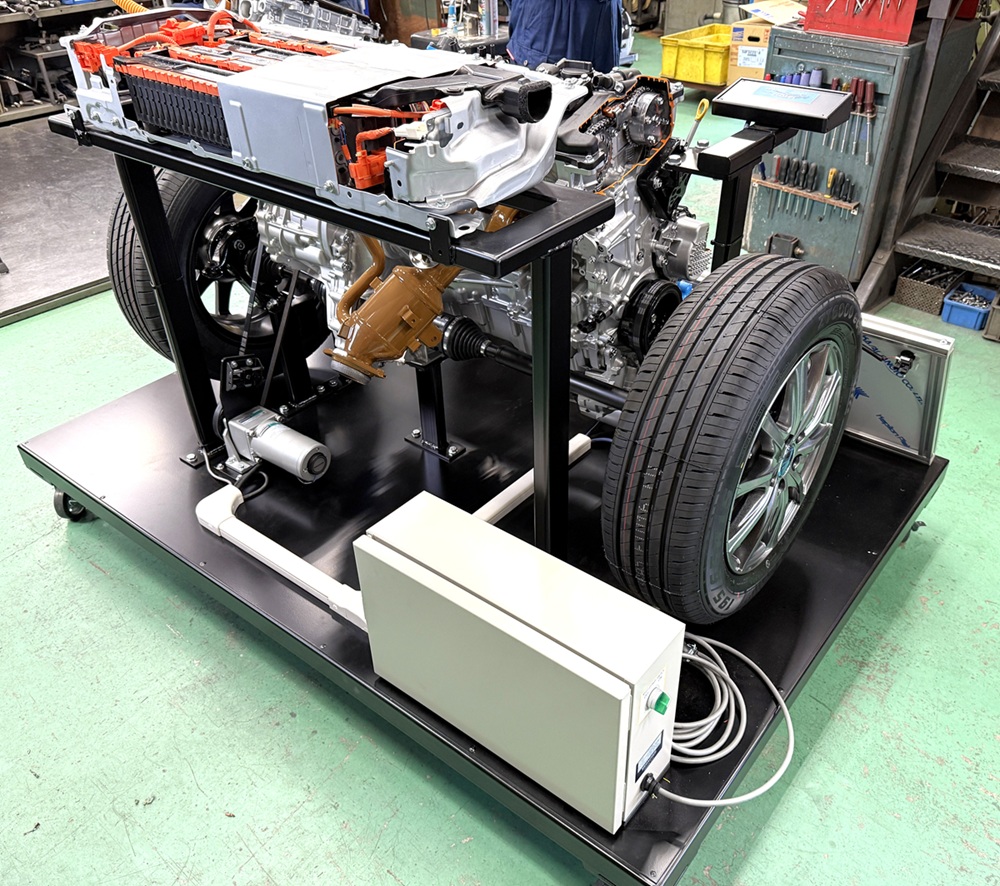

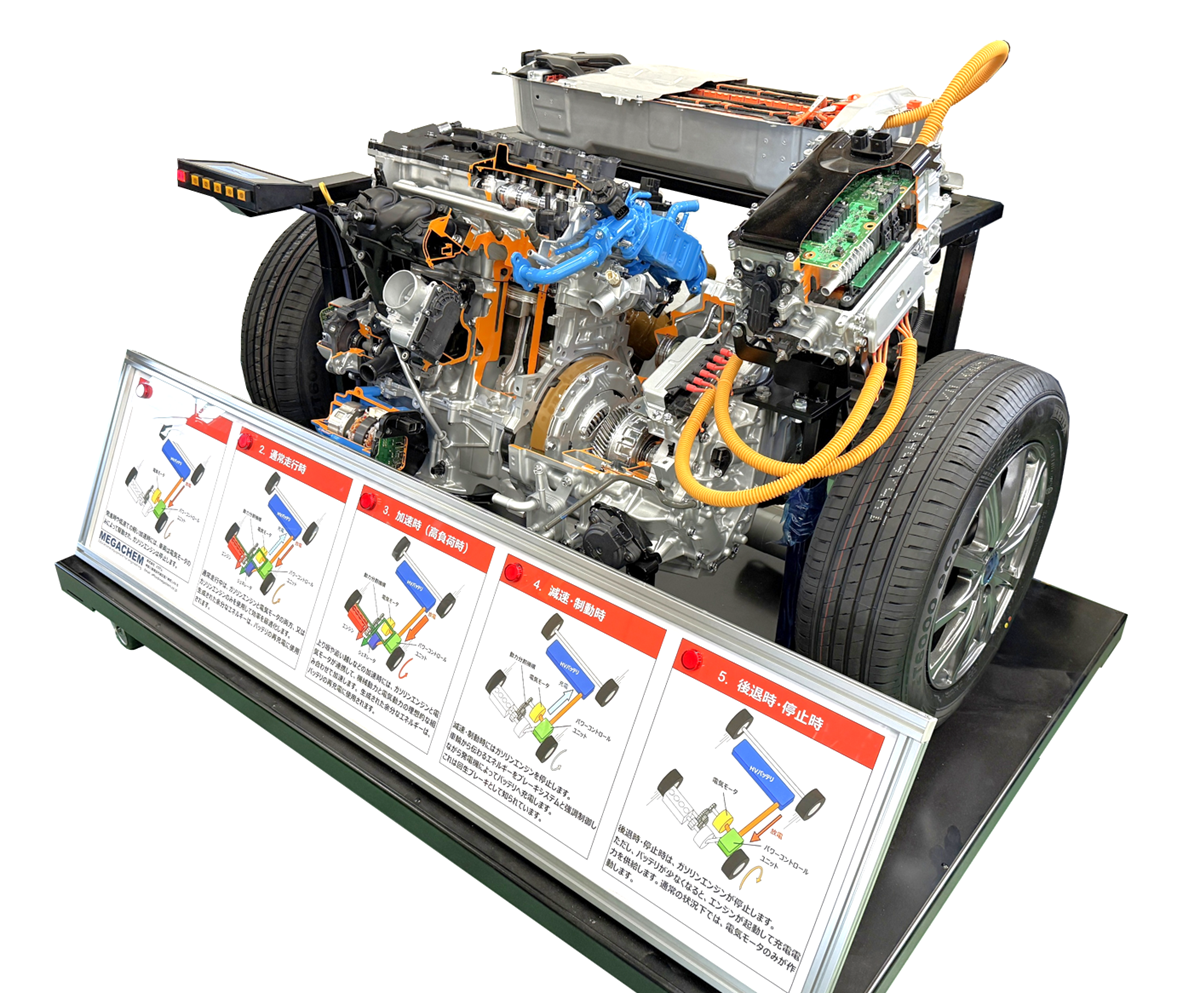

上記写真はトヨタプリウス3代目モデルです(
11002-3rd)

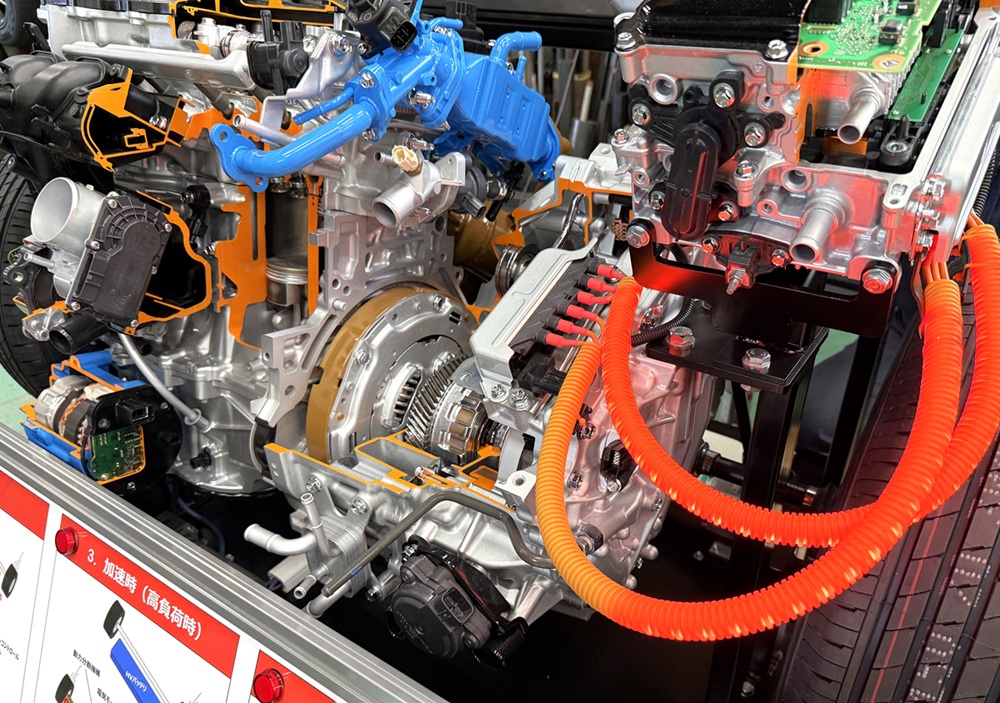

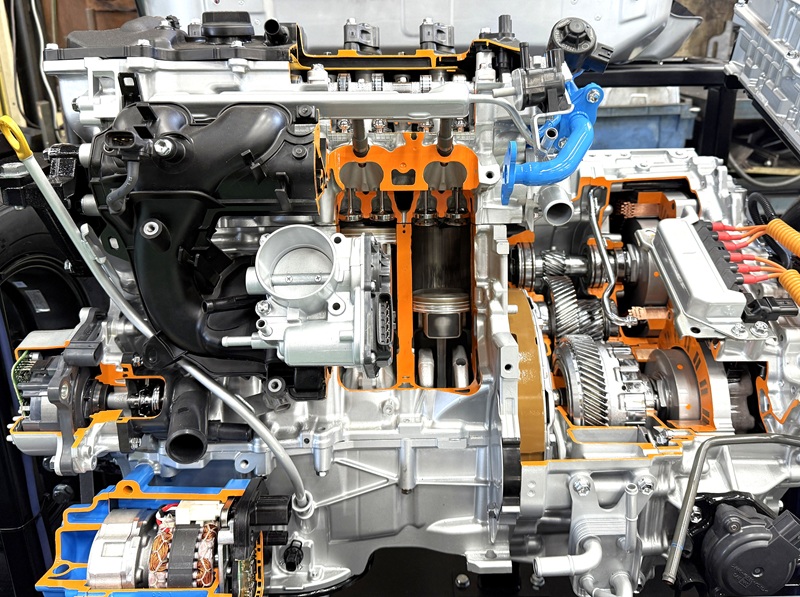

トヨタプリウスのハイブリッドシステムカットモデルで、エンジン・ジェネレータ・動力分割機構・モータ・減速機からドライブシャフトの機構を解り易く観察・指導する事が出来ます。
ガソリンエンジンとモータの特性の異なる2種類の動力源を手元スイッチで切替えでき、駆動状態を模した背面パネルのランプが点灯、背面パネルには発進・低速時、通常走行時、加速時(高負荷時)、減速時・制動時、後退時の作動原理が表示され、各運転モードに連動して電気の流れがLED点灯します。

※プリウスの年式や製作にあたり配置や形状が変わることがあります。
※バッテリはモックアップとなり、内部部品は除かれる場合がございます。


11002-4th 仕様
素材 :トヨタ製プリウス 4代目(ZVW50)
 ※旧モデル3代目(ZVW30)での製作も承ります。
エンジン :直列4気筒 DOHC 16バルブ VVT-i
排気量 :1797cc
架台 :キャスター付き鋼製架台
寸法 :W180 x D125 x H110 cm
重量 :約400kg
電源 :AC100V又はAC200V 50/60Hz

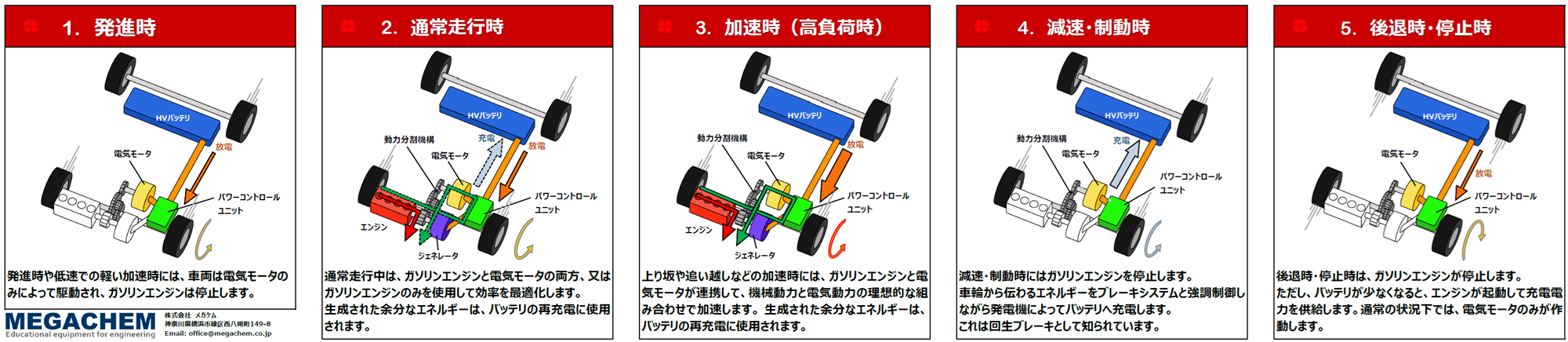

背面パネル参考図(日本語又は英語版)



11002-AC
タイプ2用アクリルカバー

11002-ZVW50にアクリル製保護カバーと安全停止スイッチを追加工します。運転中にアクリルカバーを外すと、運転が停止します。
アクリルカバー付きモデルは、説明パネル及びスイッチの位置が下記写真のように変更されます。

制作にあたり、架台形状等が若干変更される場合がありますので予めご了承ください。


アクリルカバー付きモデル全体寸法:約W180 x D130 x H175(背面パネル上) cm
全体質量:約420kg




参考写真

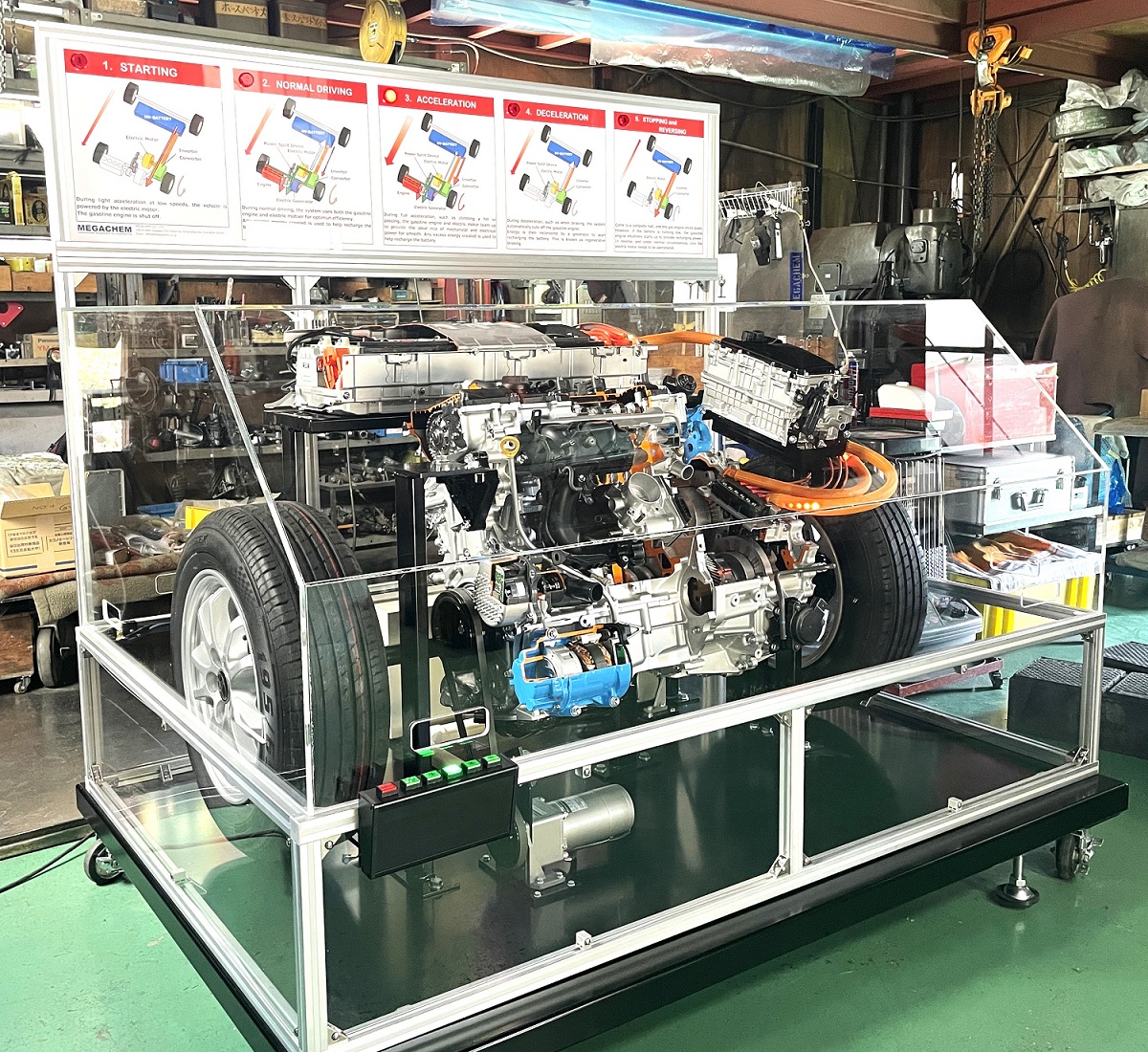

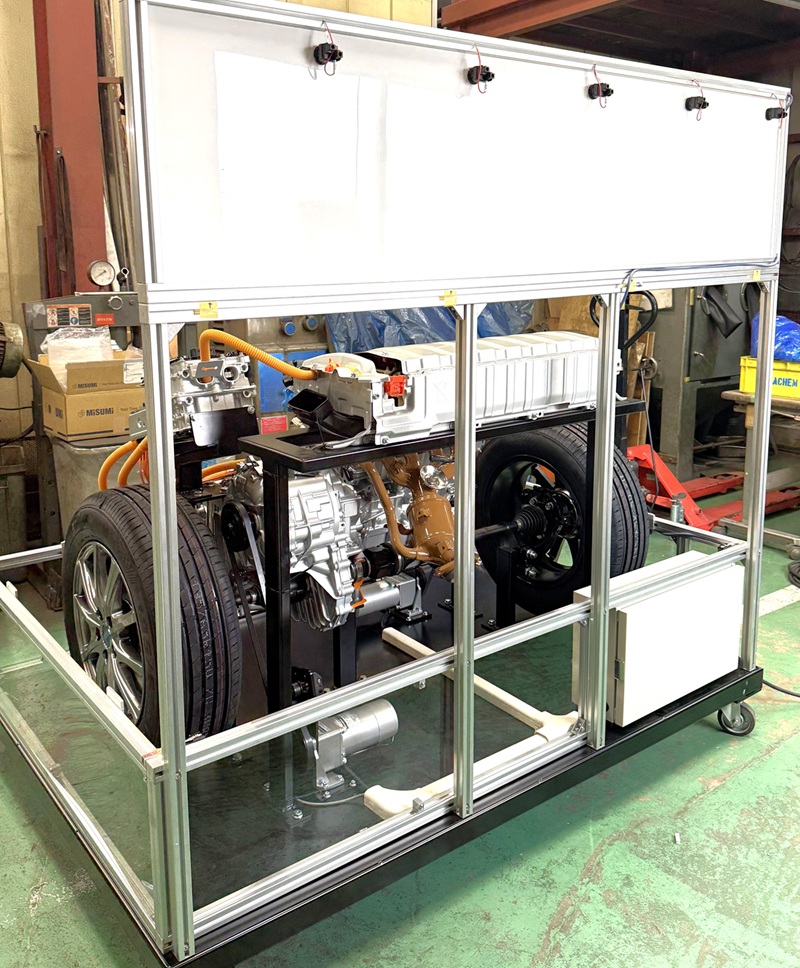

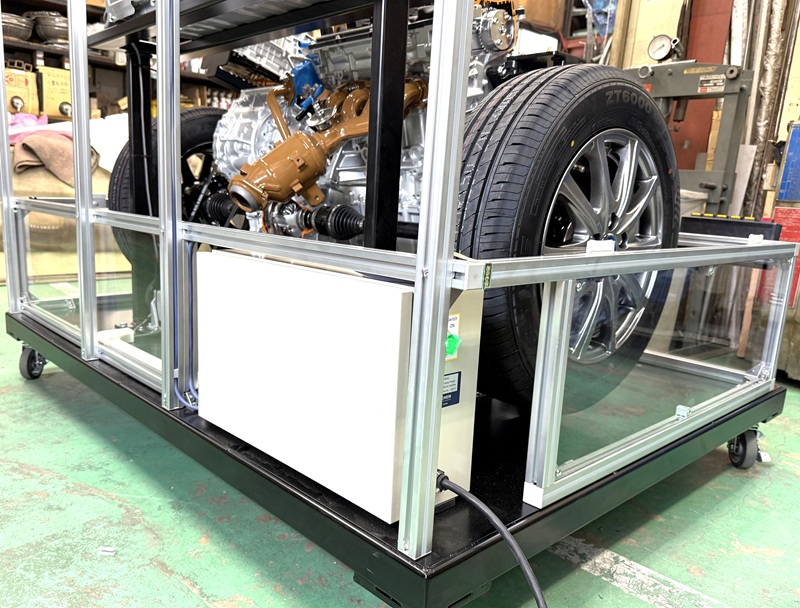

上記写真はトヨタプリウス4代目モデル(11002-4th)に
タイプ2用アクリルカバー11002-AC)
を取付けた写真です



参考動画(アクリルカバーを外した状態)
動画はトヨタプリウス4代目11002-4th)のアクリルカバー付(11002-AC)モデルです



ハイブリッドシステムカットモデル タイプ2 製品一覧

 11002-3rd ハイブリッドシステムカットモデル タイプ2(3代目)
3代目トヨタプリウスの素材(ZVW30)を使用したモデルです
エンジン:2ZR-FXE(1800cc)

 11002-4th ハイブリッドシステムカットモデル タイプ2(4代目)
4代目トヨタプリウスの素材(ZVW50)を使用したモデルです
エンジン:2ZR-FXE(1800cc)

 11002-5th※ ハイブリッドシステムカットモデル タイプ2(5代目)
4代目トヨタプリウスの素材(ZVW60、又はMXWH60)を使用したモデルです
エンジン:M20A-FXS(2000cc)、又は2ZR-FXE(1800cc)
2023年1月10日発売開始車両のため、素材価格は時価となり高額になります。

 11002-AC タイプ2用アクリルカバー
タイプ2用のアクリルカバーで、保護カバーと安全停止スイッチが追加工されます
