| ハイブリッドシステムカットモデル タイプ1 |
| Hybrid System Cut-Away Model - TOYOTA Prius |
| |
| |
 |
クリックすると画像が拡大します

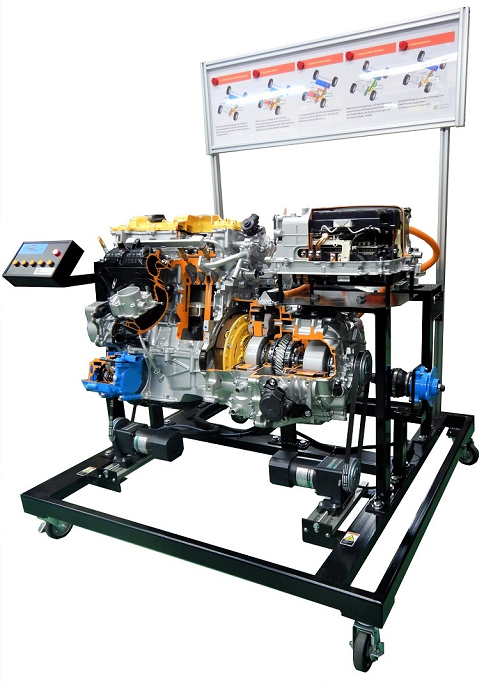

上記写真はトヨタプリウス3代目モデルです（11001-3rd） |
| |
| |
トヨタプリウスのハイブリッドエンジンカットモデルで、エンジン・ジェネレータ・動力分割機構・モータ・減速機からドライブシャフトの機構を解り易く観察・指導する事ができます。ガソリンエンジンとモータの特性の異なる2種類の動力源を手元スイッチで切替えでき、駆動状態を模した背面パネルのランプが点灯します。背面パネルには発進時・通常走行時・加速時・減速時・後退時の作動原理が表示されています。
※プリウスの年式や製作にあたり配置や形状が変わることがあります。
※バッテリはモックアップとなり、内部部品は除かれる場合がございます。 |
| |
| |
|
 |
| |
| |
|
|
| |
上記写真は11002AC-4thタイヤ付きモデル参考写真です
11001はパワーコントロールユニット等の配置が多少異なります。
また、海外輸出の場合はバッテリはモックアップとなり、内部部品が除かれる場合がございます。 |
| |
| クリックすると画像が拡大します |
| |
| 11001-4th 仕様 |
|
| 素材 |
：トヨタ製プリウス4代目 |
|
※旧3代目モデルの製作も承ります。 |
| エンジン |
：直列4気筒 DOHC 16バルブ VVT-i |
| 排気量 |
：1797cc |
| 架台 |
：キャスター付き鋼製架台 |
| 寸法 |
：W1250xD1250xH1500mm |
| 重量 |
：約360kg |
| 電源 |
：AC100V又はAC200V 50/60Hz |
|
| |
| |
| |
 |
| |
| 背面パネル参考図（日本語又は英語版） |
| |
| |
| |
|
| |
参考動画
動画の素材はトヨタプリウス3代目モデルです（11001-3rd） |
| |
| |
| |
| |
| 11001 製品一覧 |
| |
| |
| 11001-3rd |
ハイブリッドシステムカットモデル タイプ1（3代目） |
| |
3代目トヨタプリウスの素材（ZVW30）を使用したモデルです
エンジン：2ZR-FXE（1800cc） |
| |
| |
| 11001-4th |
ハイブリッドシステムカットモデル タイプ1（4代目） |
| |
4代目トヨタプリウスの素材（ZVW50）を使用したモデルです
エンジン：2ZR-FXE（1800cc） |
| |
| |
| 11001-5th※ |
ハイブリッドシステムカットモデル タイプ1（5代目） |
| |
| |
5代目トヨタプリウスの素材（ZVW60、又はMXWH60）を使用したモデルです
エンジン：M20A-FXS（2000cc）、又は2ZR-FXE（1800cc）
※2023年1月10日発売開始車両のため、素材価格は時価となり高額になります。 |
|
