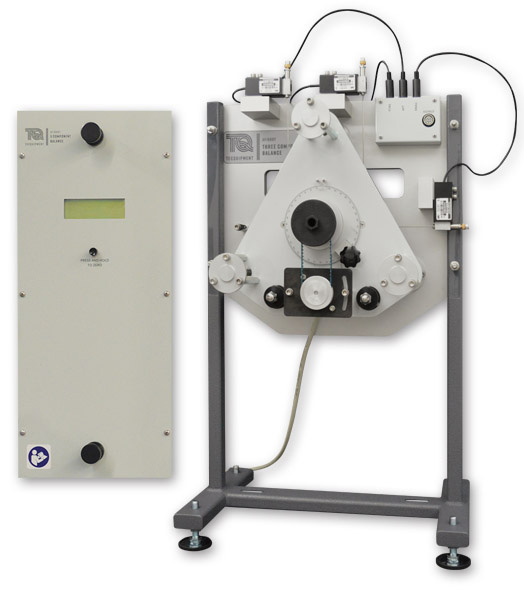

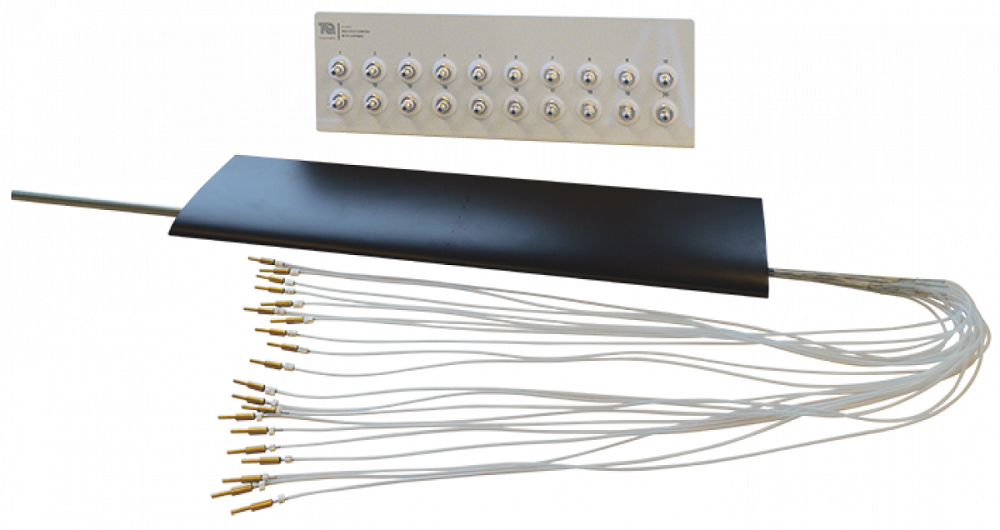

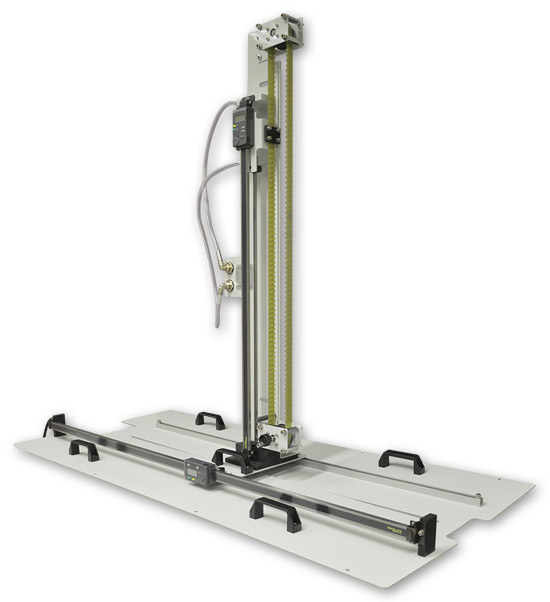

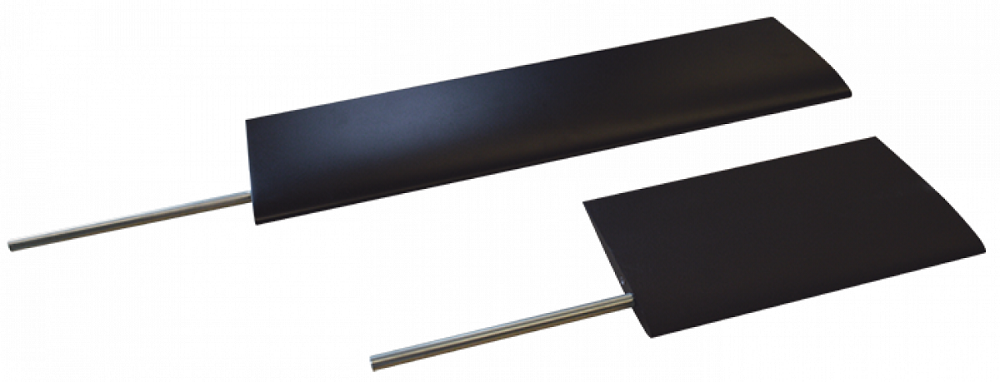

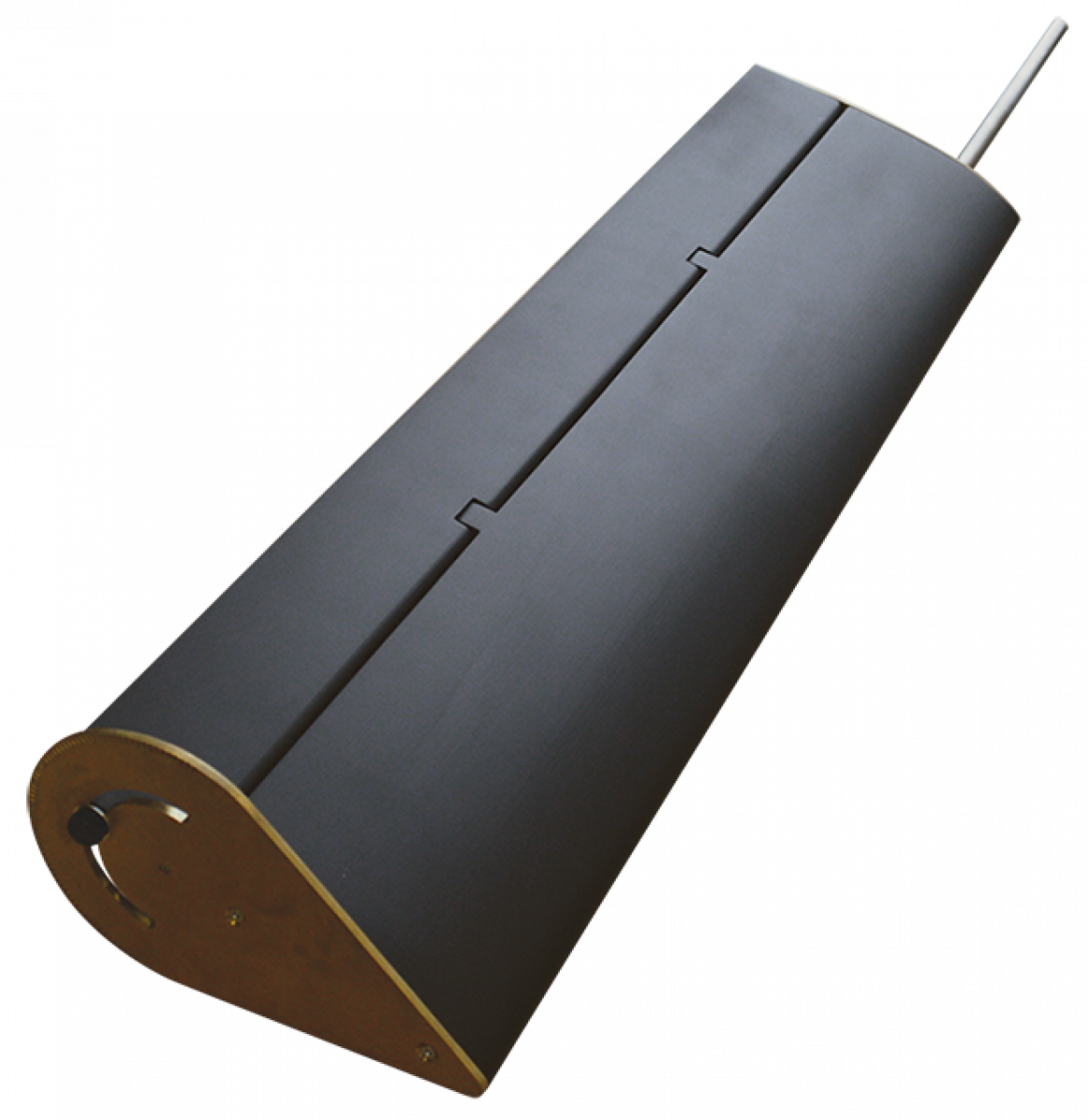

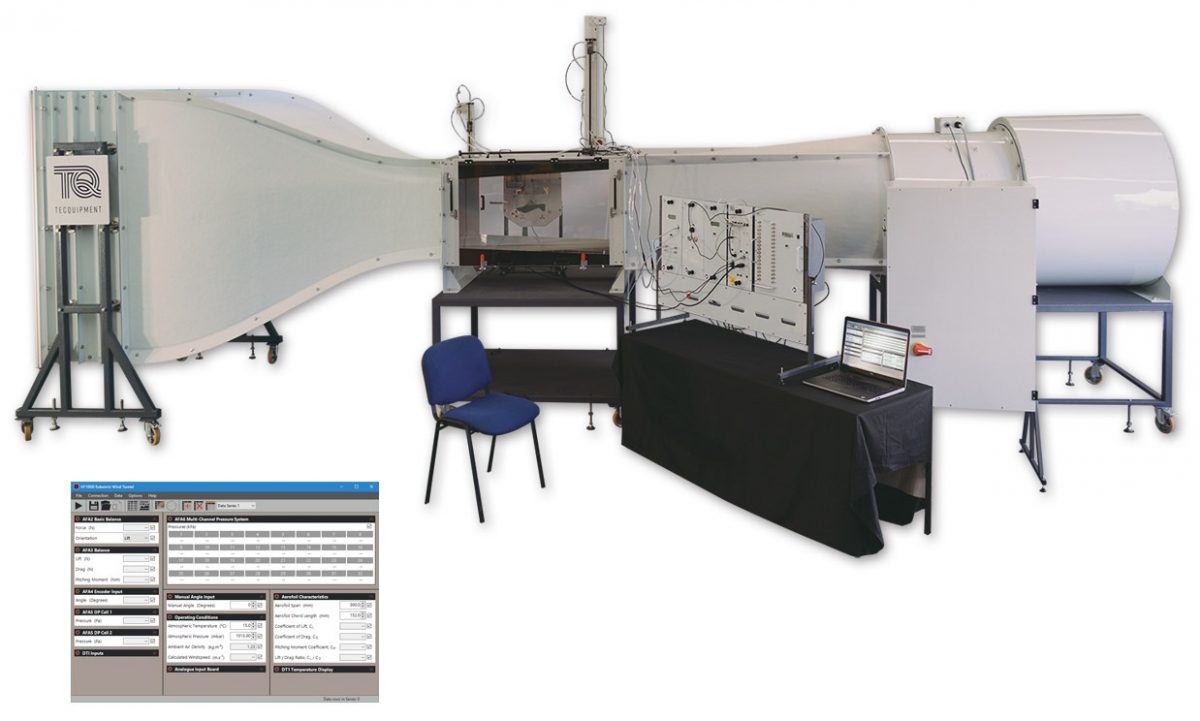

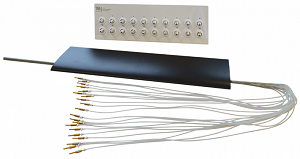

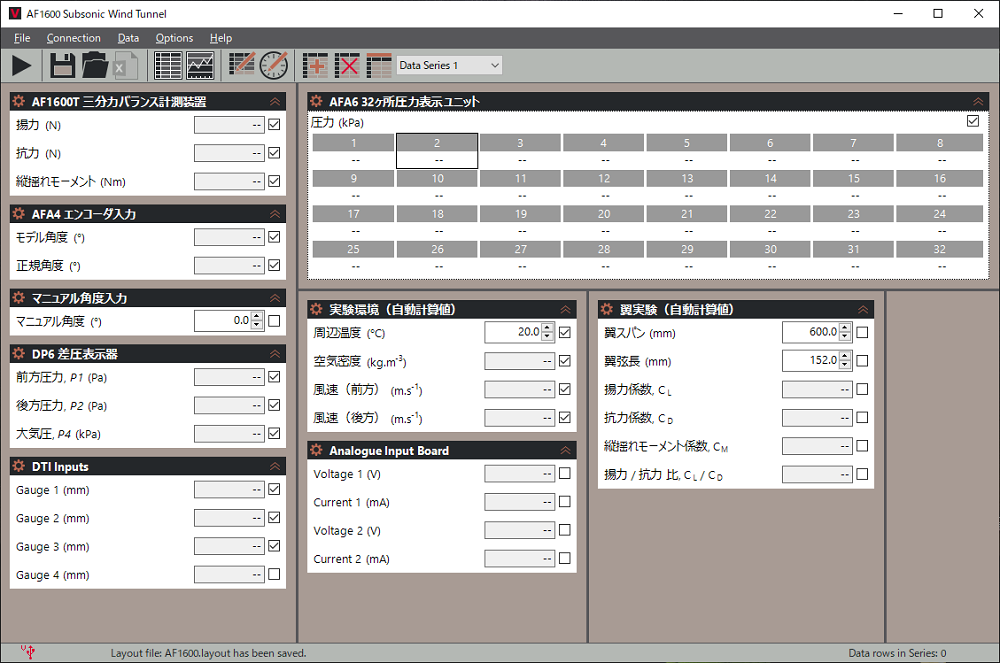

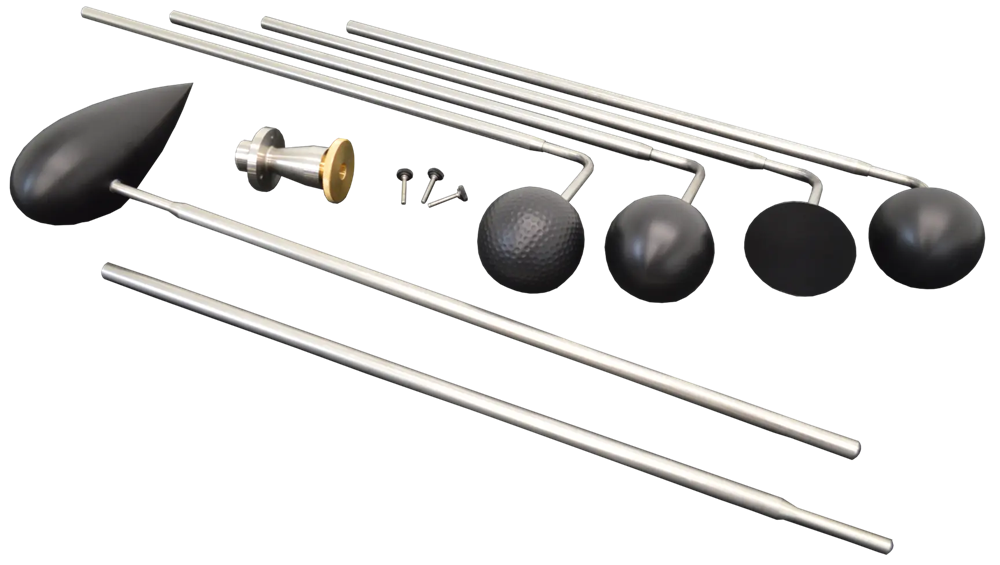

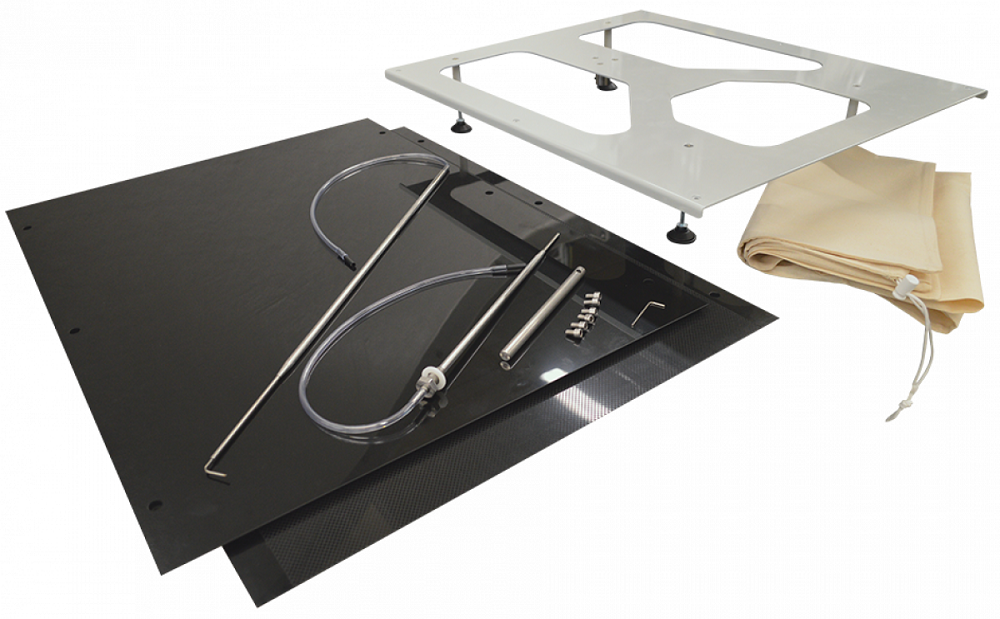

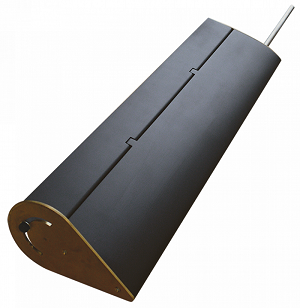

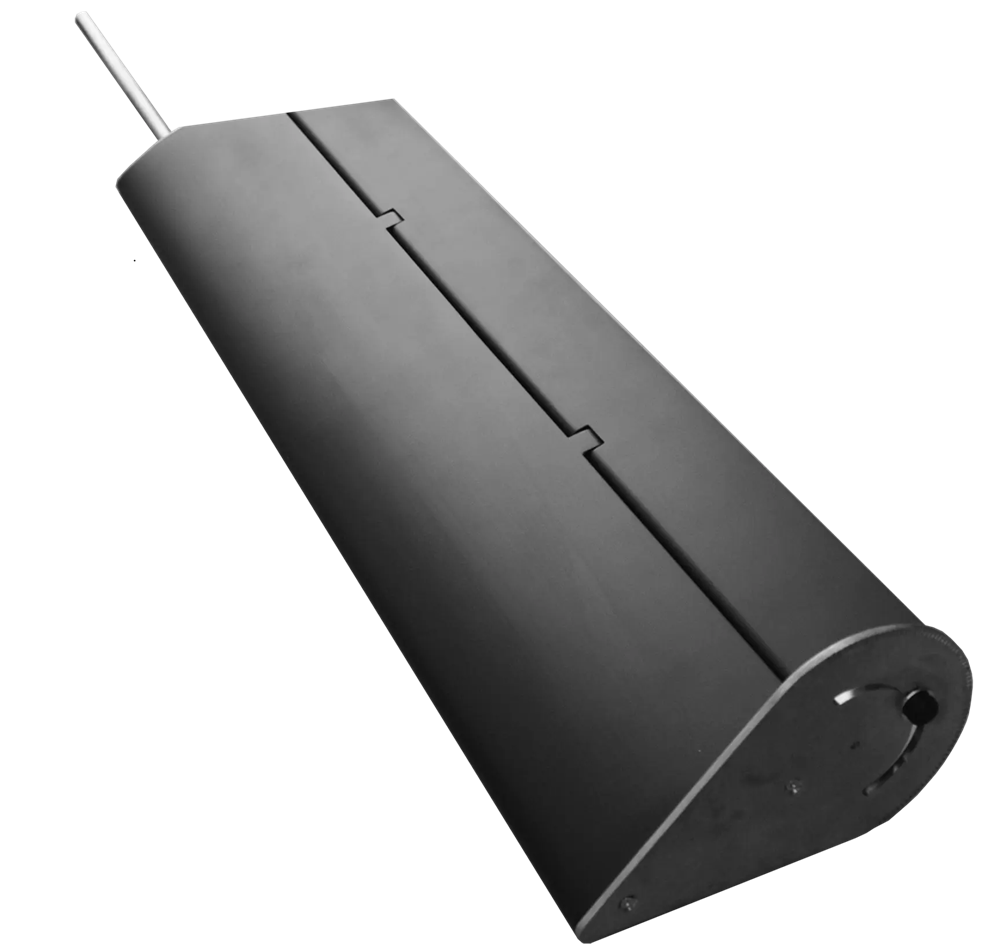

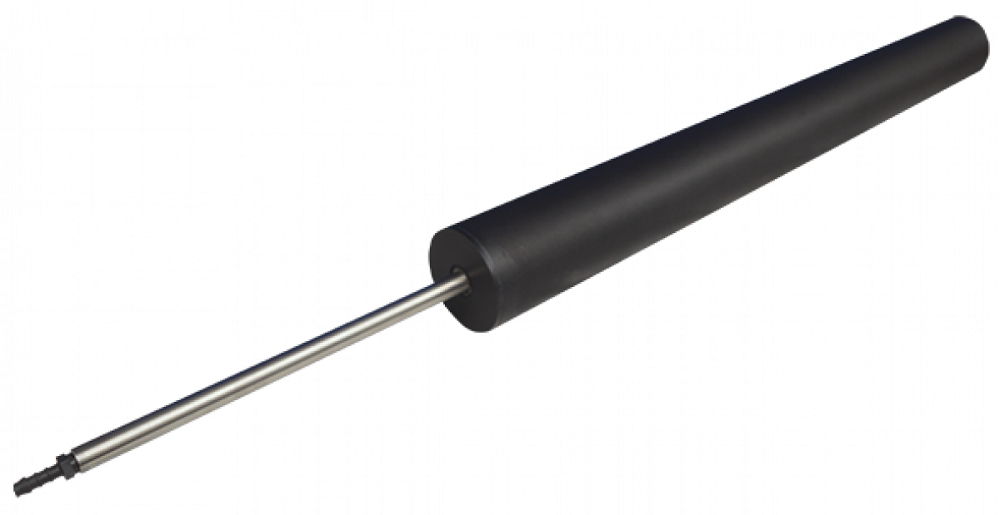

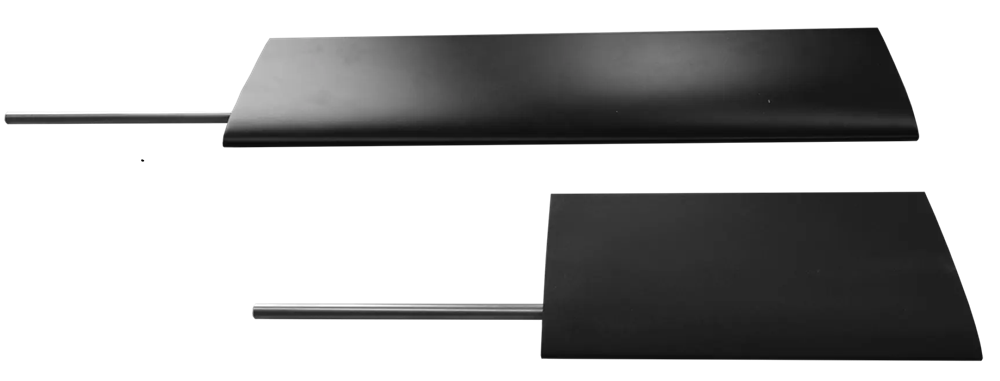

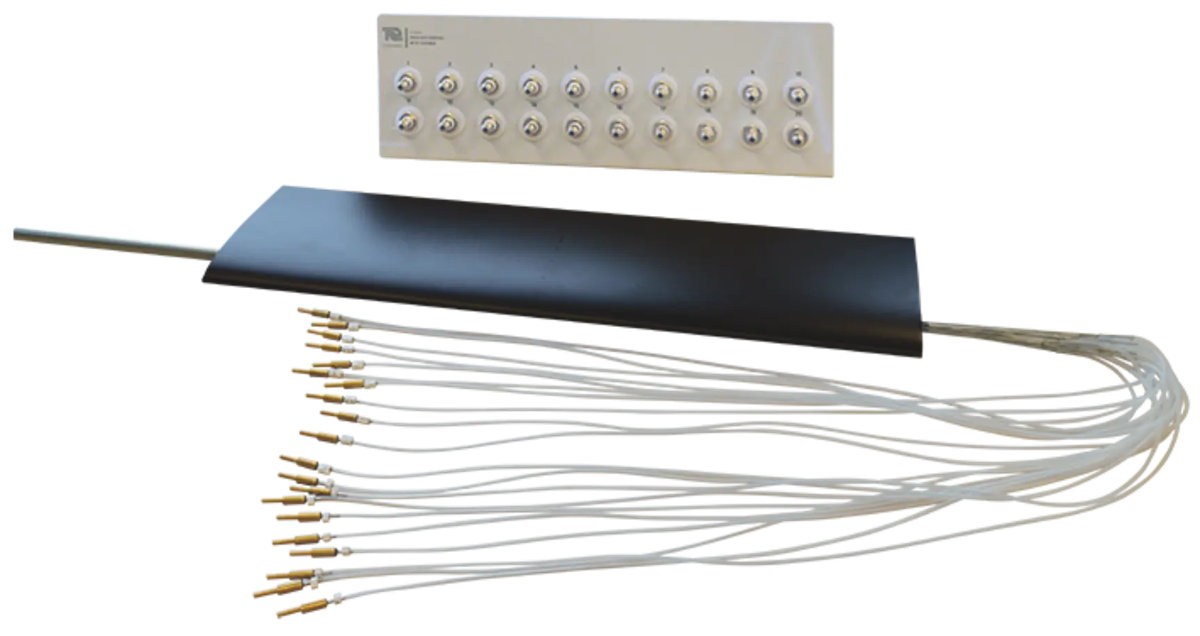

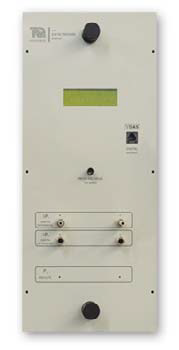

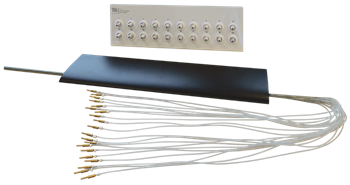

TOPページ 　空気力学実験装置TOP     　AF10   　空気力学実験装置 　AF1125   　卓上型風洞実験装置 　AF1300   　小型風洞実験装置305 　AF1450S   　亜音速風洞実験装置450 　AF1600S   　亜音速風洞実験装置600 　AF80   　スモーク風洞実験装置 　AF41V   　飛行実演風洞実験装置 　AF27   　ノズル噴流実験装置 　AF300   　超音速風洞実験装置 　AF302   　連続超音速風洞実験装置 　AF300a   　シュリーレン装置 　MFP104   　レシプロ式コンプレッサ実験 　MFP105   　ターボファン送風機実験装置 　MFP106   　多翼ファン送風機実験装置 　MFP107   　軸流ファン実験装置 　AFA10   　煙発生装置             　空気力学実験装置 　　　カタログダウンロード 　　　4600KB               　Tweet       　   　             このマークのリンク先はPDFファイルですアドビシステムズ社サイトにて無料で配布されています。 株式会社　メガケム 教育機器の設計・製作・輸入販売	AF1600S 　亜音速風洞実験装置600 TecQuipment社　空気力学実験装置サイトへ  　Subsonic Wind Tunnel   　   参考写真 （上記写真の実験デスクとイス、ノートPCは付属されておりません）     実験エリア600mmx600mm、長さ1250mmを持つ開放型吸込式の風洞です。 縮流胴拡散胴、防護網、軸流ファン、消音ユニットで構成され、乱れの少ない流れを実現します。キャスター付架台に搭載された風洞と制御装置はとてもコンパクトに設計されており、配置変更を行うことができます。制御装置（卓上置型）は、軸流ファンの回転数を制御して、実験エリアの流速を制御します。 装置には、三分力バランス計測装置（AF1600T & AFA4）、差圧表示器（DP6）、32ヶ所圧力表示ユニット（AFA6）、ピトー管トラバース（AFA7)、X-Y方向ピトー管トラバース（AF1600XY)、圧力孔付き円筒モデル（AF1600A）、データ自動収集システム（VDAS-F）が付属されております。 データ自動収集システムVDASは、測定データをリアルタイムにパソコン（別売）に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。     AF1600S仕様： 寸法 ：7515L x 1880D x 2240Hmm 重量 ：約1160kg 実験エリア ：600 x 600 x L1250mm　（4面透明、前後開閉可）　 空気流速 ：0 - 35m/s 制御装置 （卓上型） ：モータ駆動制御、差圧表示器、三分力バランス表示器 　32ヶ所圧力表示ユニット、VDASインターフェース デジタル表示 ：ピトー管差圧（⊿P）、ピトー管位置（mm）、32ヶ所圧力（Pa） 　抗力（N)、揚力（N)、縦揺れモーメント（Nm） 付属品 ：三分力バランス計測装置、圧力孔付き円筒モデル 　差圧表示器、32ヶ所圧力表示ユニット 　ピトー管トラバース（全圧/静圧） 　X-Y方向ピトー管トラバース、モデルホルダー 　データ自動収集システム（ソフト含む） 電源 ：3相 AC200V　90A　50/60Hz　18kW（約30kVAトランス付属） 設置場所 ：平坦で頑丈な床 必要スペース ：風洞入口2m以上、出口4m以上の空きスペースが必要 騒音レベル ：運転者　90dB       　AF1600S　付属品     AF1600T 三分力バランス計測装置   三分力バランス計測装置は、AF1600の実験エリア側面に取付けられ、モデルの抗力（N）と揚力（N）、縦揺れモーメント（Nm）を計測します。計測データは付属の表示器にデジタル表示されます。 また、データ自動収集システムVDASを通して測定データをリアルタイムにパソコンへ表示します。 クリックすると画像が拡大します。         AFA4 角度計測ユニット   角度計測ユニット（AFA4）は三分力バランス計測装置（AF1600T）に取付けてモデルの回転角度データをリアルタイムにパソコン（別売）に表示します（表示精度0.1度）。 オプションのデータ自動収集システムVDAS（別売）は、AFA4の測定データをリアルタイムにパソコン（別売）に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。寸法：W110 x D120 x H75mm、分解能：0.1度      AF1300T（別売）へ取付けた写真 AF1300風洞及びAF1300T（別売） へ取付けた写真         DP6 差圧表示ユニット   AF1600のピトー管やモデルからの圧力チューブを接続し、動圧（全圧-静圧）をデジタル表示します。 AF1600制御装置にある専用スペースに取付けて使用する事ができます。 オプションのデータ自動収集システムVDAS（別売）は、DP6の測定データをリアルタイムにパソコン（別売）に表示すると共に、収集されたデータを計算、図表化することができますので実験をスムーズに進める事ができます。    　     AFA6 32ヶ所圧力表示ユニット   風洞に取り付けられた各種モデルやピトー管の圧力を32ヶ所まで計測します。ユニットはAF1600制御装置へ容易に取り付けることができ、32ヶ所の圧力を4グループに分けてデジタル表示します。 また、データ自動収集システムVDAS（別売）を通して測定データをリアルタイムにパソコンへ表示します。 クリックすると画像が拡大します。         AFA7 ピトー管トラバース   実験エリア上流又は下流に取り付けるピトー管（全圧/静圧）で実験エリア上下方向の正確な位置をデジタル表示します。 また、データ自動収集システムVDAS（別売）を通して測定データをリアルタイムにパソコンへ表示します。 クリックすると画像が拡大します。        　     A1600XY X-Y方向ピトー管トラバース   実験エリア上下、左右方向の全圧と静圧を計測するためのピトー管で、正確な位置をデジタル表示し、データ自動収集システムVDASを通して測定データをリアルタイムにパソコンへ表示します。 クリックすると画像が拡大します。         AF1600a 圧力孔付き円筒モデル   φ1.5mm圧力孔を持つ直径63.5mm、L595mmの円筒です。 マノメータと接続して円柱周りの圧力分布を計測し、ピトー管によって試験片後流の流速分布を計測します。 また、3分力バランス計測装置（AF1600T）を利用して抗力を計測することができます。 クリックすると画像が拡大します。         VDAS-F データ自動収集システム   データ自動収集システムVDASは、各種測定データ（圧力、角度、揚力、抗力等）をリアルタイムにパソコン（別売）に表示すると共に、収集されたデータを計算、図表化する事ができますので実験をスムーズに進める事ができます。PC接続用のインターフェースとソフトウェアで構成されています。   VDAS-Fに付属するソフトウェア参考画面 独自の計算式入力やレイアウト変更が可能 VDAS-Fに付属するPC（別売）接続用 インターフェース参考画面 クリックすると画像が拡大します 　  　     　オプション（別売り）      　計測器オプション（別売）   　実験モデルオプション（別売）       AF1600用に設計された計測器オプションです。 AF1600用に設計された翼、飛行機モデル等です。           　AFA1 多管式傾斜マノメータ 　AF1600b 圧力孔付き翼モデル 　AFA11 煙発生装置 　AF1600c 可変フラップ付き翼モデル 　AF1600d NACA0012翼モデル 　AF1600f 平面境界層モデル 　AF1600g 低翼機モデル 　AF1600h 高翼機モデル   　AF1600j 5種類の立体モデル       　計測器オプション（別売）     AFA1 多管式傾斜マノメータ   36本の傾斜マノメータで風洞に取付けられた各種モデルの圧力を計測します。 圧力の計測範囲は溶液タンクの位置調整で行うことができ、傾斜を変える事で計測倍率を変える事ができます。 寸法：W900 x D730 x H1240mm 重量：約30kg マノメータ：36本（ビニールチューブ） スケール範囲：0~600mm（目盛2mm） 傾斜角度：10°, 20°, 30°, 40°, 50°, 60°, 70°, 78° (60°はx2倍、78°は x5倍） クリックすると画像が拡大します。              AFA11 煙発生装置   風洞内に設置されたモデル周りの空気流れを可視化するための装置です。 オイル供給装置と電気ヒータ制御装置で構成されており、オイル供給量とヒータ出力ボリュームを調整して煙（油滴）発生量を制御します。 電源：AC100V　2A オイル：昭和シェル　オンジナオイル クリックすると画像が拡大します。                　     　実験モデルオプション（別売）         AF1600b 圧力孔付き翼モデル クリックすると画像が拡大します。   スパン595mm、翼弦長150mmのNACA0012翼です。 圧力孔が上面と下面合わせて20ヶ所備わっており、翼周りの圧力分布を計測します。 翼弦長：150mm スパン：595mm 翼型：NACA0012 質量：約3kg         AF1600c 可変フラップ付き翼モデル クリックすると画像が拡大します。   スパン590mm、翼弦長150mmの非対称NACA2412翼で、2.5度間隔で±90度まで可変可能な後縁フラップが備わっています。 3分力バランス計測装置（AF1600T）を利用して揚力、抗力を計測することができます。         AF1600d NACA0012翼モデル クリックすると画像が拡大します。   翼弦長150mmの対称NACA0012翼で、スパン595mmと225mmがあります。3分力バランス計測装置（AF1600T）を利用して揚力、抗力を計測することができます。    　     AF1600f 平面境界層モデル クリックすると画像が拡大します。   マウントプレートを備えた境界層モデルで、境界層の発達、剥離が観察できます。ピトー管と静圧用プローブ、粗面と滑らかな面を持ったプレートで構成されています。ピトー管と静圧用プローブは、風洞付属のX-Y方向ピトー管トラバースへ取付けて平板表面の測定できます。 各プレート：長さ750mm、幅595mm、厚さ10mm         AF1600g 低翼機モデル クリックすると画像が拡大します。   3分力バランス計測装置（AF1600T）を利用して航空機の揚力や抗力等を計測することができます。 　翼スパン　：266.25mm 　低翼機長さ：217.5ｍｍ 　翼種類　　：NACA2415         AF1600h 高翼機モデル クリックすると画像が拡大します。   3分力バランス計測装置（AF1600T）を利用して航空機の揚力や抗力等を計測することができます。 　翼スパン　：266.25mm 　高翼機長さ：217.5ｍｍ 　翼種類　　：NACA2415             AF1600j 5種類の立体モデル クリックすると画像が拡大します。   3分力バランス計測装置（AF1600T）を利用して各モデルの揚力や抗力等を計測することができます。 球体、半球体、くぼみ球（ゴルフボール状）、平板、流線形、正面の投影面積は5モデル全て同じ：75mm    　       参考動画（英語版）
