この開放型吸込式の風洞は、コンパクト設計ながら流体力学に関する幅広い実験を行う事ができます。
ハニカム付き大型ベルマウスと二次元絞り縮流胴、実験エリア（125x125mm）、拡散胴、防護網、可変速ファン、消音ユニットで構成され、乱れの少ない流れを実現します。付属されるマノメータ（6本）と実験エリア前後に配置された2つのピトー管から風速とモデル後流の圧力分布を計測します。実験エリアは4面が透明アクリル板で前後面は取り外しできます。
装置には、単分力バランス計測装置と実験モデル3種類（圧力孔付き円筒モデル、NACA0012翼モデル、フラットプレートモデル）が付属されていますので、抗力又は揚力実験、円筒周りの圧力分布実験等をすぐに行う事ができます。抗力又は揚力（N）は付属の表示器にデジタル表示されます。また、単分力バランス計測装置は実験エリア下面に取り付ける事もでき、3Dプリンター等で制作したオリジナル試験片を取り付けて抗力（N）を計測できます。
|
| |
| |
| AF1125仕様： |
|
風洞寸法・重量
|
：1850L x 560D x 1040Hmm , 約80Kg
|
| 制御ユニット |
：620L x 375D x 225Hmm, 約14kg |
電源
|
：AC200V 50/60Hz 15A
|
実験エリア
|
：125 x 125 mm
|
空気流速
|
：0 ～ 35m/s
|
制御装置
|
：インバータ制御式
|
| 付属品 |
：多管式マノメータ（6本）とピトー管（2本）
単分力バランス計測装置
抗力又は揚力（N）をデジタル表示
試験モデル3種類
・圧力孔付き円筒モデル
・NACA0020翼モデル
・フラットプレートモデル
|
|

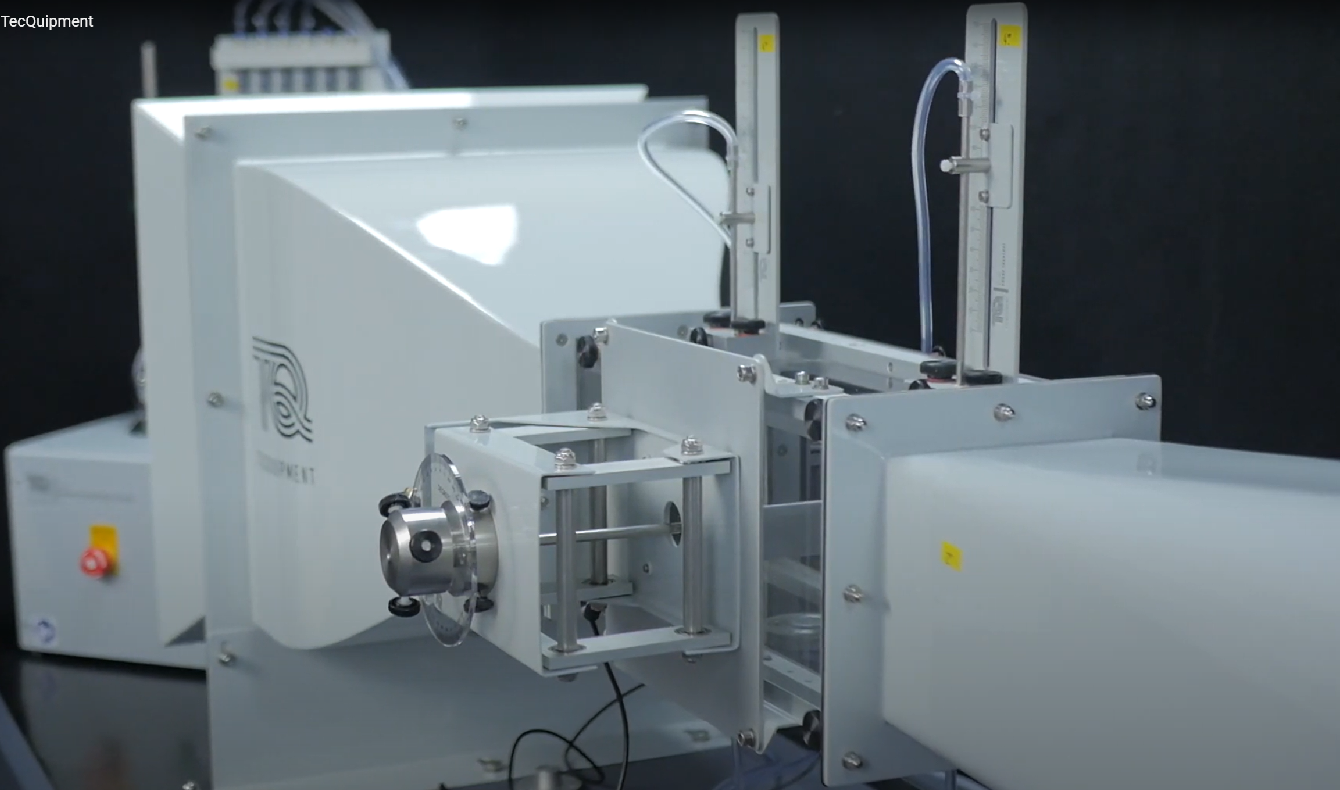

単分力バランス計測装置（付属品）取付写真

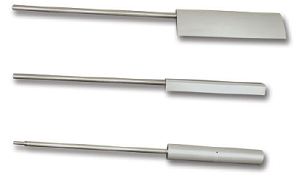

試験モデル（3種類）
クリックすると画像が拡大します。 |
|
|
| |
| |
オプション（別売）
|
| 煙発生装置 |
AFA10 |
風洞内に設置されたモデル周りの空気流れを可視化するための装置です。
オイル供給装置と電気ヒータ制御装置で構成されており、オイル供給量とヒータ出力ボリュームを調整して煙（油滴）発生量を制御します。
電源：AC100V 2A
オイル：昭和シェル オンジナオイル
|
|
AFA10煙発生装置（別売）
クリックすると画像が拡大します。 |
| |
|
| |
|
 |

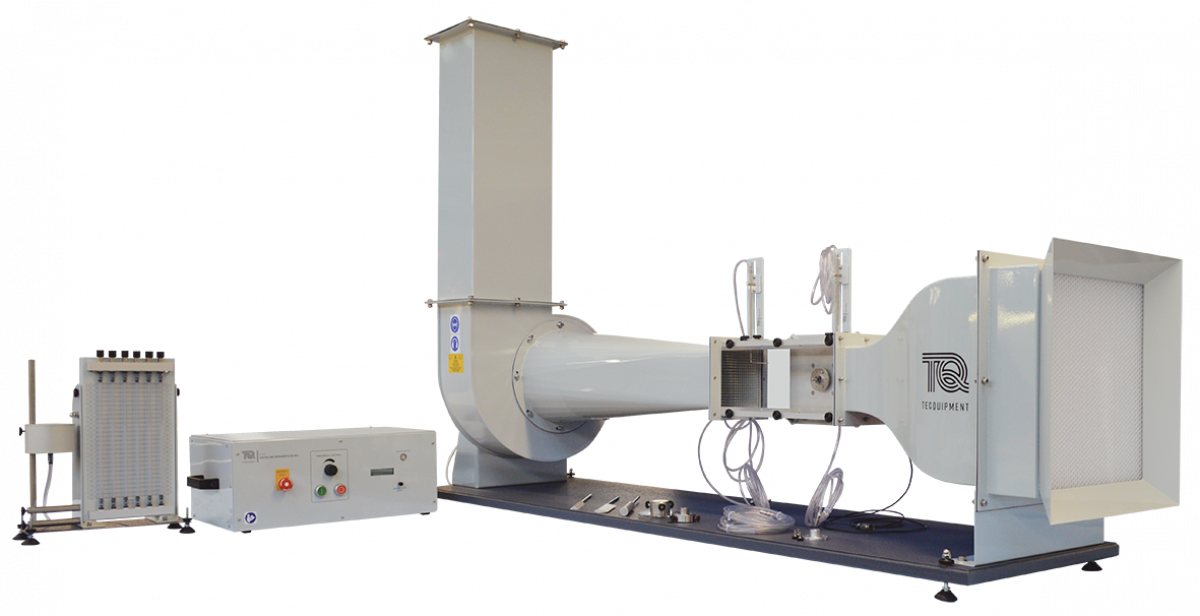

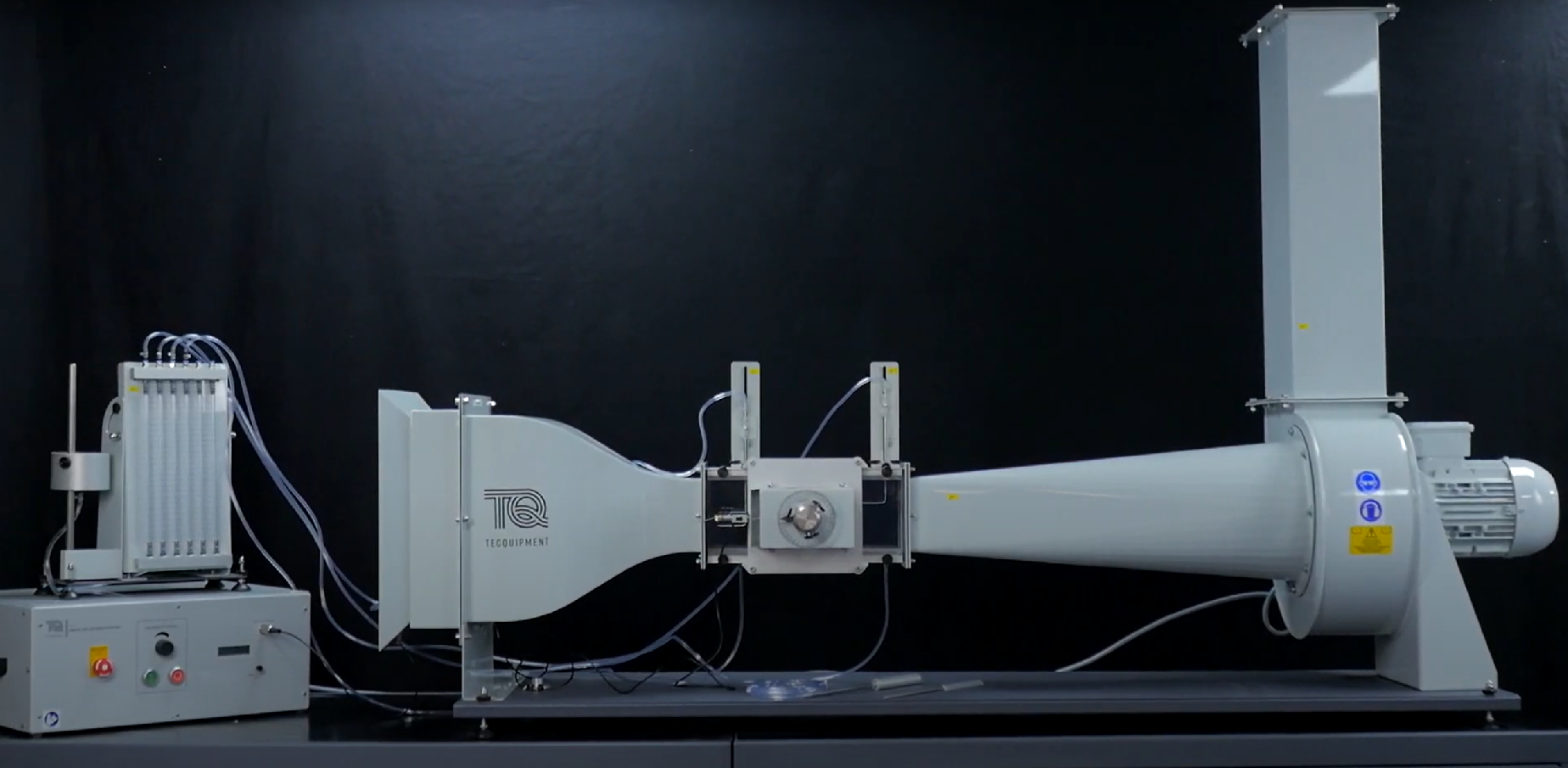

AF1125全体参考写真（別売りの実験デスク上に設置）
風洞設置には、L1800xW600以上の実験デスクと制御ユニット配置デスクが必要です。 |
| |
|
| |
|
 |
 |

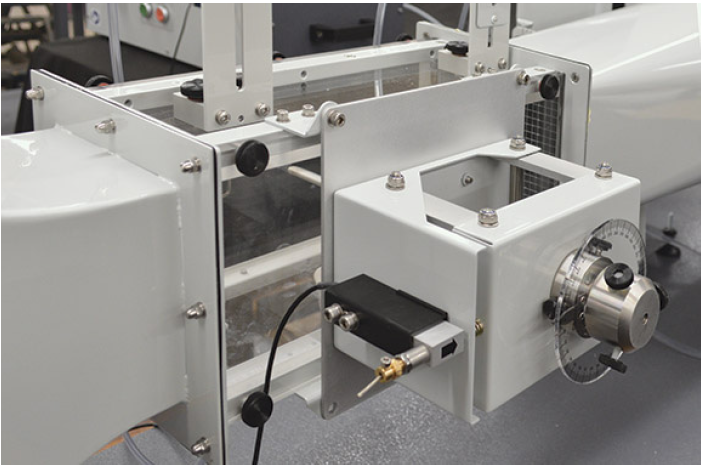

実験エリア側面に取付けられた
単分力バランス計測装置（抗力又は揚力）とピトー管（2セット）
3Dプリンターなどでオリジナル試験片をお試し下さい |

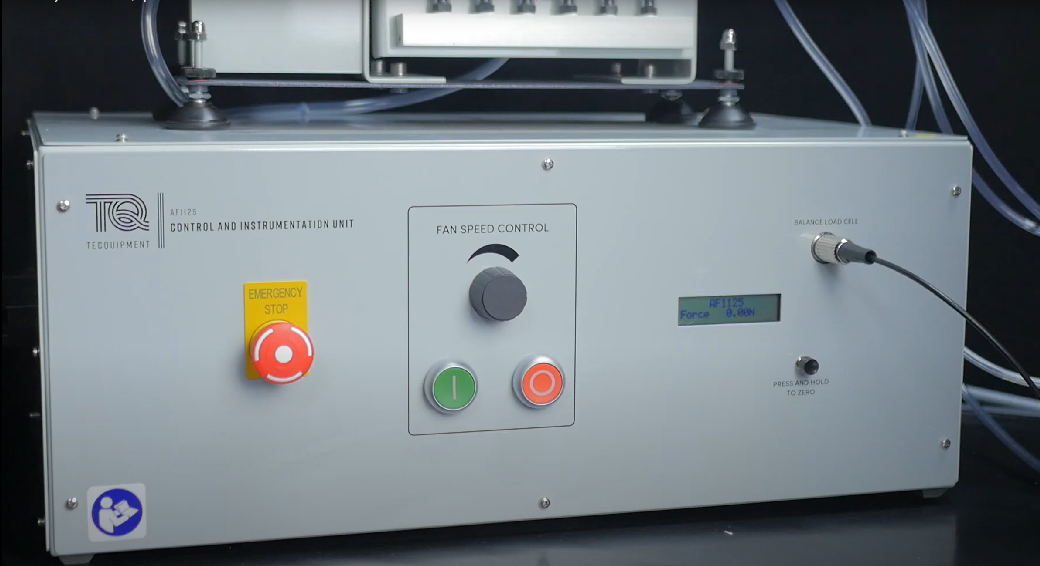

制御ユニットは、風速を可変し
抗力又は揚力（N）をデジタル表示します |
| |
|
